Transport et positionnement
„ Ne pas installer à l'intérieur d'un local, même s'il a des
ouvertures.
„ Ne démarrer en aucun cas l'appareil à l'intérieur d'un lo-
cal.
Ventilation des appareils aérothermiques
„ Les appareils aérothermiques nécessitent d'un grand es-
pace, aéré et dégagé de tout obstacle, pour permettre le
débit régulier de l'air aux batteries à ailettes et l'évacua-
tion de l'air au-dessus de la sortie des ventilateurs, sans
recirculation d'air.
„ Une ventilation incorrecte peut compromettre l'efficaci-
té et provoquer des dommages à l'appareil.
„ Le constructeur ne répond pas d'éventuels choix erronés
du lieu et du contexte d'installation.
2.3.1 Drainage de l'eau de dégivrage des Rack
aérothermiques
En hiver, sur les Rack aérothermiques équipés de modules GAHP
A/GAHP-AR, du givre peut se former sur les batteries à ailettes et
l'appareil effectue des cycles de dégivrage.
Pour prévenir des inondations et des dommages, prévoir un
▶
système de drainage.
2.3.2 Où installer le Rack pour les versions pour
l'extérieur
En général:
Il peut être installé au niveau du sol, sur une terrasse ou un
▶
toit, en fonction de ses dimensions et de son poids.
Il doit être en dehors de la ligne d'égouttement des gout-
▶
tières ou similaires. Il ne nécessite pas de protection contre
les agents atmosphériques.
Aucune obstruction ou structure au-dessus de l'appareil
▶
(toits saillants, auvents, balcons, corniches, arbres) ne doit
gêner l'évacuation des fumées.
L'évacuation des fumées des modules du Rack ne doit pas
▶
être à proximité d'ouvertures ou de prises d'air d'édifices, et
doit respecter les normes environnementales et de sécurité.
En détail, pour les appareils aérothermiques:
Il doit être installé à l'extérieur des édifices, dans une zone de
▶
circulation naturelle d'air.
Aucune obstruction ou structure au-dessus de l'appareil
▶
(toits saillants, auvents, balcons, corniches, arbres) ne doit
gêner la circulation de l'air sortant par le haut de l'appareil.
Ne pas installer à proximité de l'évacuation de conduits de
▶
fumées, de cheminées ou d'air chaud pollué. Pour fonction-
ner correctement, l'appareil nécessite d'air propre.
2.3.3 Aspects acoustiques
Évaluer préventivement l'effet sonore de l'appareil en fonction
du site, en tenant compte que des angles d'édifices, des cours
fermées, des espaces délimités peuvent amplifier l'impact
acoustique par le phénomène de la réverbération.
2.3.4 Exigences du local technique pour les Rack
hydrothermiques ou géothermiques ou pour
les Rack composés uniquement de chaudières
Les Rack hydrothermiques et géothermiques (composées de
modules GAHP GS/WS) et les Rack composés de chaudière AY
uniquement peuvent être installées aussi bien à l'intérieur qu'à
28
l'extérieur.
En cas d'installation à l'intérieur, le local doit satisfaire toutes les
exigences des normes locales applicables.
Ne pas installer à l'intérieur d'un local sans ouvertures
d'aération.
Veuillez vous référer aux manuels individuels des mo-
dules GAHP GS/WS et AY pour d'autres prescriptions im-
portantes concernant le local technique.
2.4
DISTANCES MININUMS DE RESPECT
2.4.1 Distance des matériaux inflammables ou
combustibles
Tenir l'appareil loin de matériaux ou de composants inflam-
mables ou combustibles, dans le respect des normes en vigueur.
2.4.2 Distances autour de l'appareil
Les distances minimums de respect reportées dans la Figure
2.2 p. 28 (sauf normes plus sévères) sont nécessaires pour la
sécurité, le fonctionnement et l'entretien.

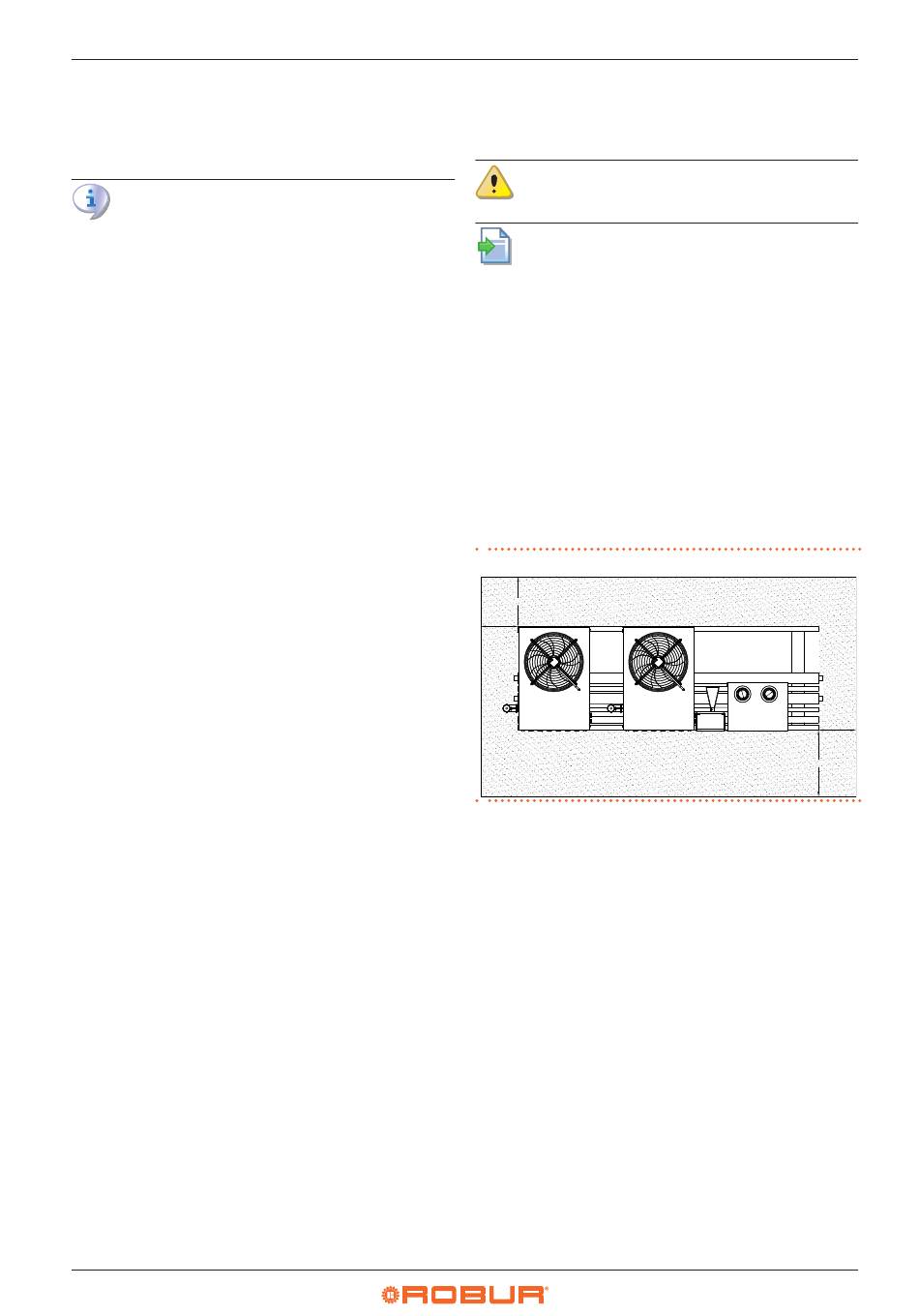

Figure 2.2 Distances minimales à respecter
600
450
2.5
BASE D'APPUI
2.5.1 Caractéristiques de construction de la base
Placer l'unité préassemblée sur une surface parfaitement plane
et nivelée, réalisée dans un matériau ignifugé et en mesure d'en
supporter le poids.
2.5.2 Installation au niveau du sol
En absence d'une base d'appui horizontal, réaliser une base en
béton plane et nivelée, plus grande que les dimensions de l'ap-
pareil, d'au moins 150 mm pour chaque côté.
2.5.3 Installation sur une terrasse ou sur un toit
Le poids de l'appareil additionné à celui de la base d'appui
▶
doivent être supportés par la structure du bâtiment.
Si nécessaire, prévoir une passerelle autour de l'appareil
▶
pour l'entretien.
2.5.4 Supports et raccords anti-vibration
Bien que les vibrations de l'appareil soient limitées, des phéno-
mènes de résonance peuvent se produire dans les installations
2
450
800
