Installateur hydraulique

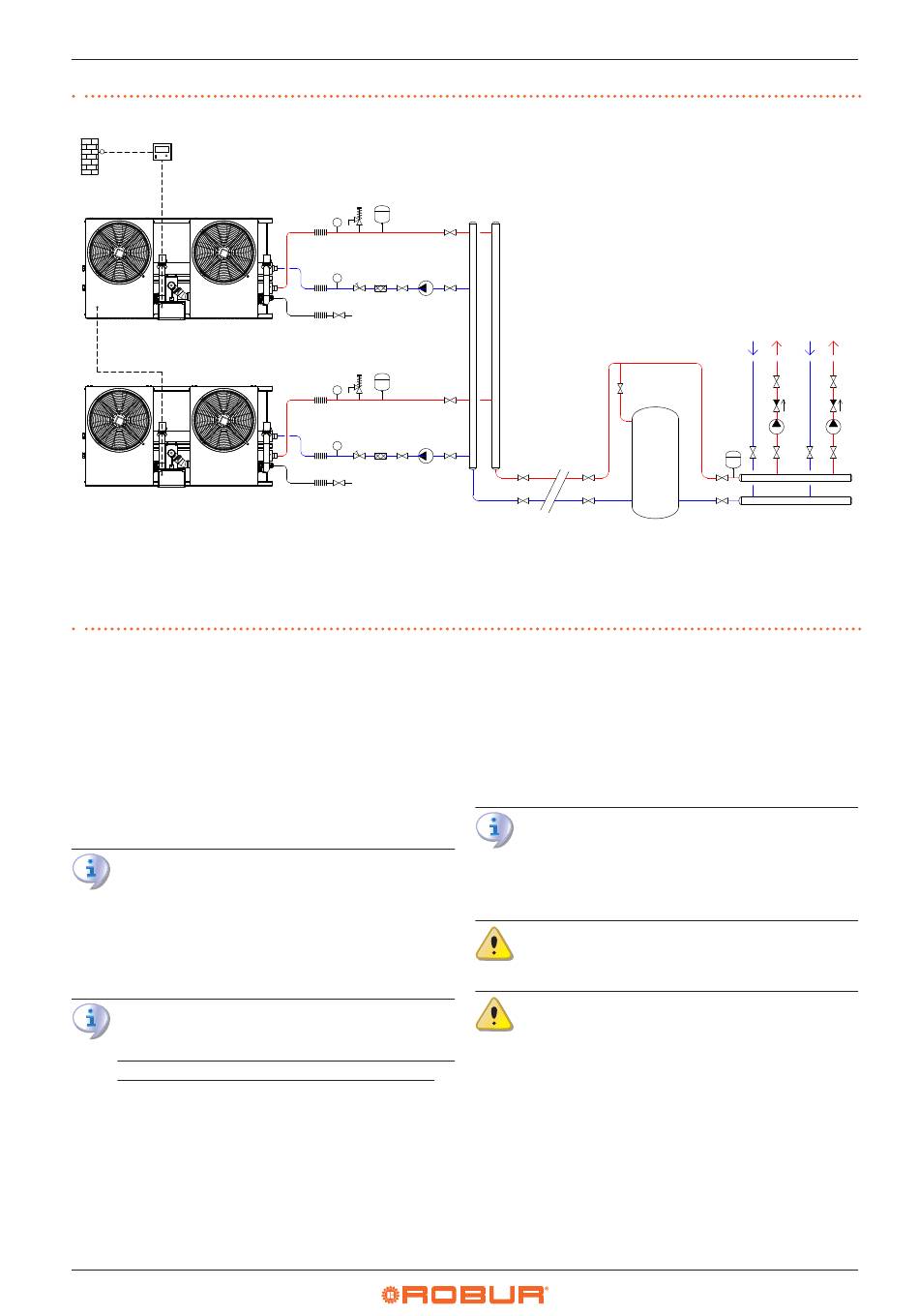

Figure 3.4 Exemple de schéma de système hydraulique pour le raccordement de 2 Rack à 2 tuyaux sans circulateurs
12
13
T
1
Connexion anti-vibration
2
Manomètre
3
Régulateur de débit
4
Filtre contre les boues
5
Vanne d'arrêt
3.2.7 Fonction antigel
Les modules qui composent le Rack sont équipés d'un système
d'auto-protection active antigel pour prévenir la congélation.
La fonction antigel démarre automatiquement les circulateurs
primaires et, si nécessaire, les brûleurs (pompes à chaleur et
chaudières uniquement), lorsque la température extérieure
s'approche de zéro. La fonction antigel est habilité par défaut
pour les appareils chauffage et désactivé pour les appareils
réfrigérateurs.
Continuité électrique et gaz
L'autoprotection active antigel est efficace seulement
si l'alimentation électrique et gaz sont garanties. Autre-
ment, du liquide antigel peut être nécessaire.
3.2.8 Liquide antigel
Précautions avec le glycol
Le constructeur décline toute responsabilité en cas de
dommages causés par un emploi incorrect du glycol.
„ Vérifier toujours avec le fournisseur du glycol la confor-
mité du produit et sa date d'échéance. Contrôler périodi-
quement l'état de conservation du produit.
„ Ne pas employer de liquide antigel pour auto (sans inhi-
biteurs), ni conduites et raccords zingués (incompatibles
32
7
8
P
P
1
2
3
4
5
6
A
P
P
A
6
Pompe eau circuit primaire
7
Soupape de sécurité
8
Vase d' e xpansion
9
Réservoir inertiel (ou séparateur hydraulique )
10
Circulateur circuit climatisation
3.2.8.1 Type de glycol antigel
Nous recommandons du glycol de type inhibé pour prévenir
des phénomènes d'oxydation.
3.2.8.2 Effets du glycol
Les Tableaux 3.2 p. 33 (GAHP/GA) et 3.3 p. 33 (AY) montrent,
à titre indicatif, les effets de l'emploi d'un glycol en fonction de
son %.
9
11
Clapet antiretour
12
Panneau DDC
13
Sonde de température extérieure
A
Raccord gaz
avec le glycol).
„ Le glycol modifie les propriétés physiques de l'eau (den-
sité, viscosité, chaleur spécifique,...). Dimensionner les
conduites, la pompe de circulation et les générateurs
thermiques en conséquence.
„ Avec le chargement automatique de l'eau dans l'installa-
tion, il faut vérifier périodiquement le contenu en glycol.
Avec un pourcentage de glycol élevé (> 20...30%)
Si le pourcentage de glycol est ≥30% (pour le glycol
éthylénique) ou ≥20% (pour le glycol propylénique), il
faut avertir le SAV avant le premier allumage.
En cas de production ECS par accumulation n'employer
que du glycol propylénique.
L'utilisation de liquides antigel toxiques est interdite.
3
11
10
