Installateur électrique

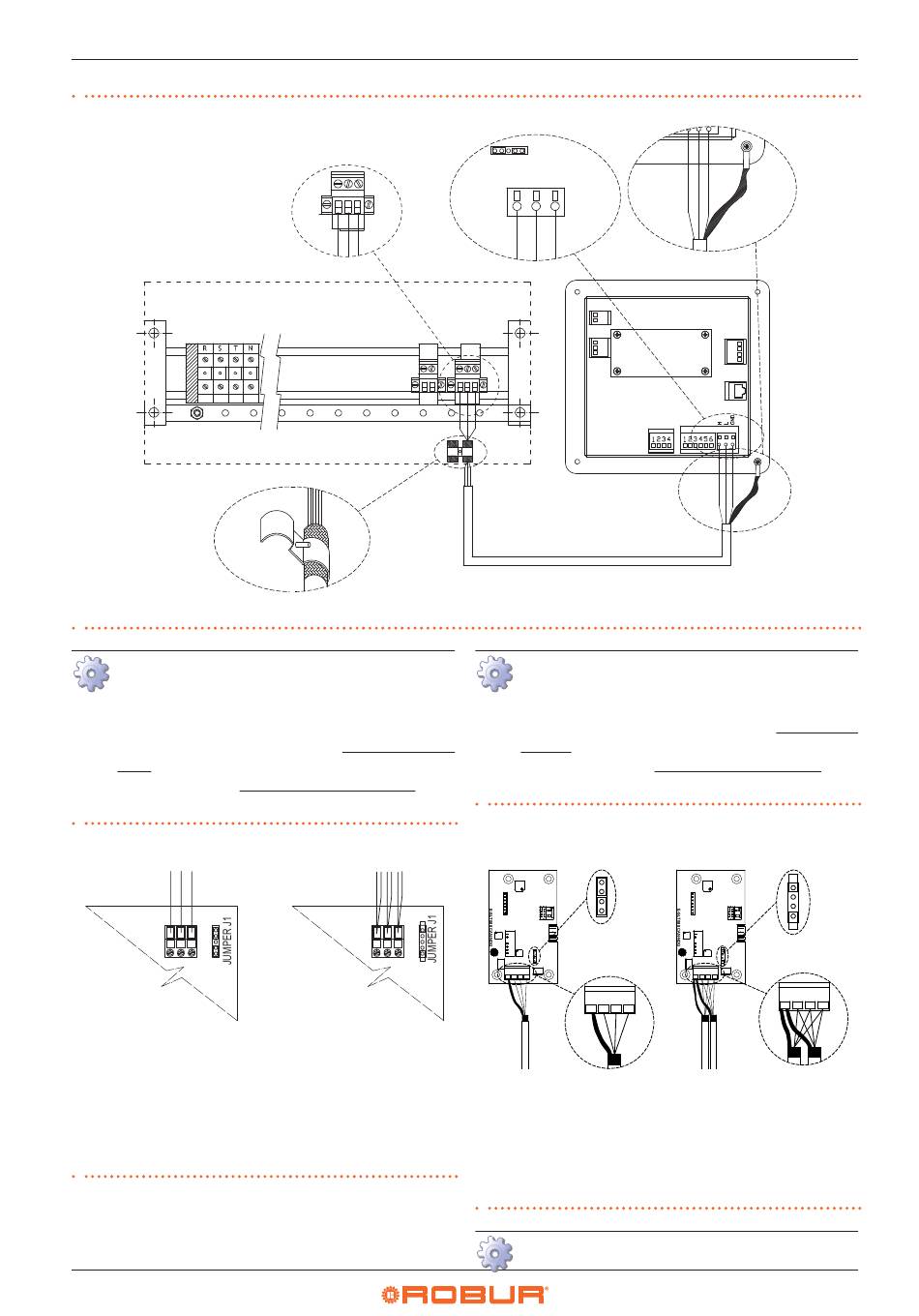

Figure 4.4 Raccordement du câble CAN bus entre 1 DDC/CCI et le tableau électrique du Rack
CAN Connecteur à 3 pôles pour raccordement réseau CAN bus
Raccordement du câble CAN bus aux modules GAHP/
GA
Positionnez les cavaliers J1 de la carte électronique du
module GAHP/GA FERMÉS (détail A) si le nœud est ter-
minal (un seul tronçon de câble CAN bus connecté), ou
OUVERTS (détail B) si le nœud est intermédiaire (deux
tronçons de câble CAN bus connectés).
Figure 4.5 Raccordement du câble CAN bus à la carte électronique (ap-
pareil GAHP/GA)
A
GND H
L
SCH Carte électronique de l'appareil GAHP/GA
GND Commun donnèes
L
Signaux donnèes BAS
H
Signaux donnèes HAUT
J1
Cavalier CAN bus sur carte
A
Détail cas "nœud terminal" (3 fils; J1 = cavalier "fermé")
B
Détail cas "nœud intermédiaire" (6 fils; J1 = cavalier "ouvert")
P8
Port CAN/connecteur
40
GND
L
H
B
SCH
GND H
P8
JUMPER J21
H L GND
M
CAN
DDC CCI/DDC (vue arrière)
Raccordement du câble CAN bus aux modules AY
Positionnez les cavaliers J11 de la carte électronique
CAN-NDG du module AY FERMÉS (détail A) si le nœud est
terminal (un seul tronçon de câble CAN bus connecté),
ou OUVERTS (détail B) si le nœud est intermédiaire (deux
tronçons de câble CAN bus connectés).
Figure 4.6 Raccordement du câble CAN bus à la carte électronique
CAN-NDG
SCH
L
P8
J11
SHIELD
0
L
H
SCH
SCH Carte électronique CAN-NDG de l'appareil AY
0
Données commune
L
Signaux donnèes BAS
H
Signaux donnèes HAUT
J11 Cavalier du bus CAN sur la carte CAN-NDG
A
Détail cas "nœud terminal" (3 fils; J11 = cavalier "fermé")
B
Détail cas "nœud intermédiaire" (6 fils; J11 = cavalier "ouvert")
Raccordement du câble CAN bus au panneau de
DDC
A
JUMPER J11
J11
A
SHIELD
0
L
H
SCH
0 L H
SHIELD
4
B
JUMPER J11
B
0 L H
SHIELD
