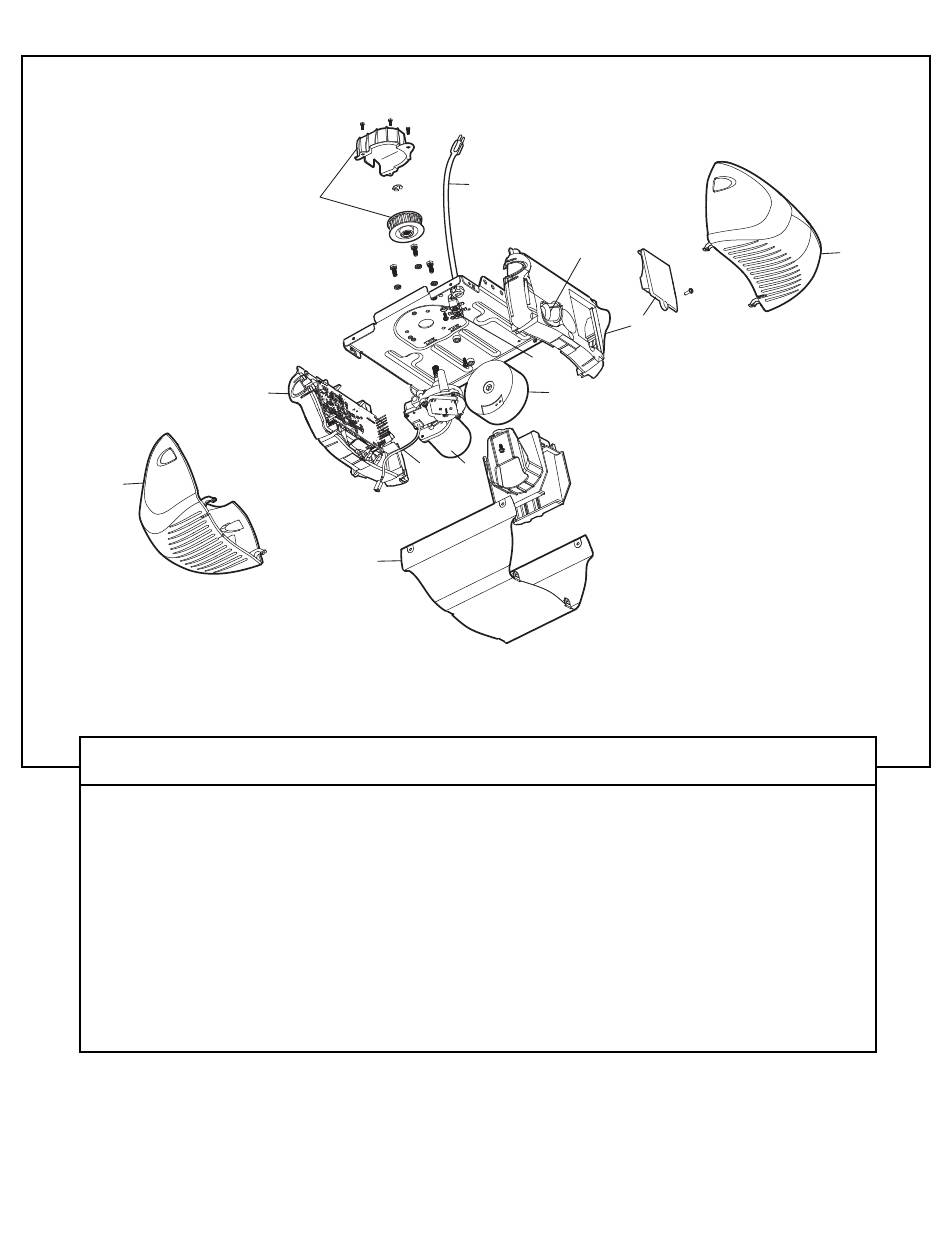

Pièces d'assemblage du moteur
10
N° DE
RÉF. PIÈCE
1 41C76
2 41B4245
3 41B4375-3
4 41A6281
41A6282
41A6327
41A6328
5 41D794
6 41DB002-2
1
6
4
9
DÉSIGNATION
Capuchon de retenue
de la courroie
Cordon électrique
Bornier avec vis
Contenu du kit de faisceau de
câblage :
Fils de batterie et prise
Fils de douille d'ampoule et prise
Fils de liaison régime moteur
avec prise
Moteur avec capteur de
positionnement
Plaque logique du récepteur
2
11
7
3
8
5
N° DE
RÉF. PIÈCE
7 41A6231 Panneau d'extrémité avec
couvercle de batterie et vis
8 41C190 Transformateur avec harnais
9 41D504-5 Couvercle
10 108D79 Diffuseur
11 175B88 Douille d'ampoule
NON ILLUSTRÉS
41A6357-1 Batterie
40
10
DÉSIGNATION
