Raccordement électrique
Compensation de potentiel
Aucune mesure spéciale pour la compensation de potentiel n' e st nécessaire.
Dans le cas d' u n appareil pour zone explosible, respecter les consignes de sécurité contenues
dans le manuel "Conseils de sécurité" (XA, ZD) séparé.
Différentes alimentations peuvent être commandées auprès d' E ndress+Hauser.
Fonctionnement sur batterie
La communication sans fil Bluetooth® du capteur peut être désactivée pour prolonger la
durée de vie de la batterie.
→  47
8.3 Raccordement
8.3.1 FMR20, 4...20 mA HART
Raccordement du FMR20 avec
communication HART, source de tension et
afficheur 4...20 mA
La résistance de communication HART de 250 Ω est toujours nécessaire dans le cas d' u ne
alimentation à basse impédance.
La chute de tension à prendre en compte est de :
Max. 6 V avec une résistance de communication de 250 Ω
26
Schéma électrique / description
1
+
Y
I
-
mA

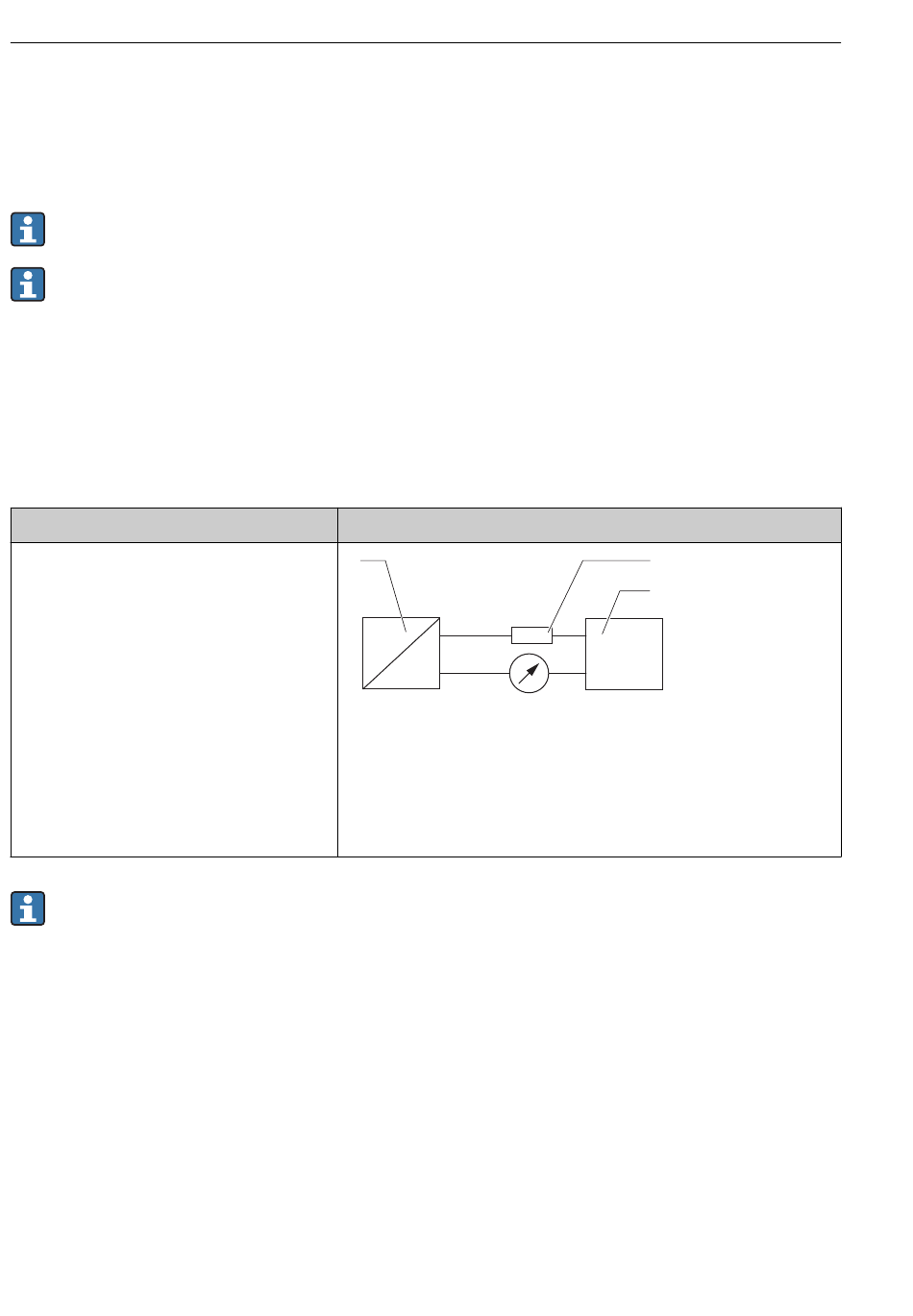

 14 Schéma de principe du FMR20, HART
1 Micropilot FMR20
2 Résistance HART
3 Alimentation
Micropilot FMR20 HART
2
3
+
-
