Montage
7.1.3 Orientation
BD
1

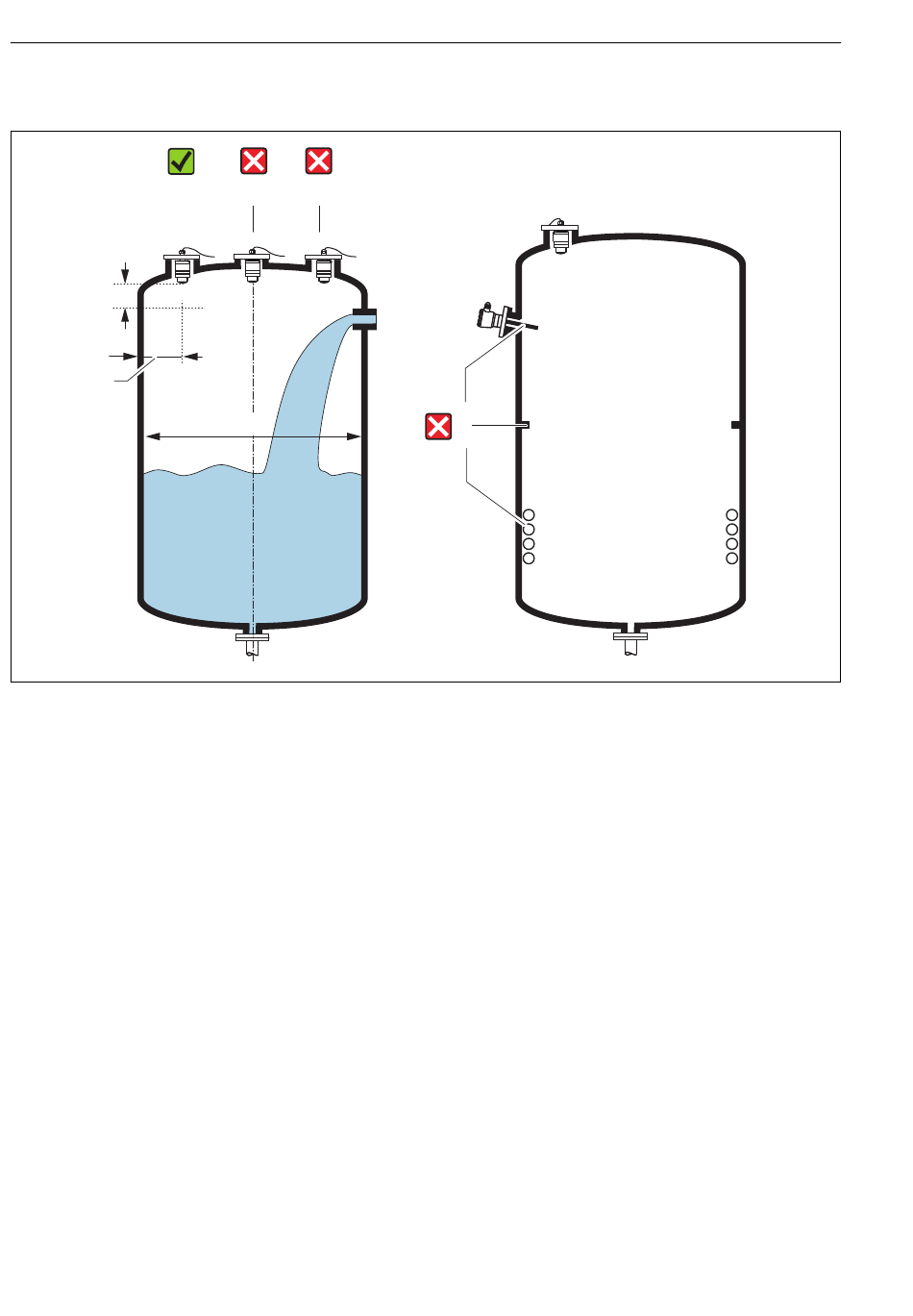

 5 Position de montage sur la cuve
• Si possible, monter le capteur de sorte que son extrémité inférieure dépasse dans la cuve.
• Ne pas installer le capteur au centre de la cuve (2). Nous recommandons de respecter une
distance (1) entre le capteur et la paroi de la cuve correspondant à 1/6 du diamètre de la
cuve.
Distance recommandée A paroi - bord extérieur du piquage : ~ 1/6 du diamètre de la cuve
D. Toutefois, l' a ppareil ne peut en aucun cas être monté à moins de 15 cm (5,91 in) de la
paroi de la cuve.
• Eviter les mesures dans la veine de remplissage (3).
16
2 3
1/6D
D
4
Micropilot FMR20 HART
A0028410
