Endress+Hauser Micropilot FMR20 Instructions Condensées page 15

Micropilot FMR20 HART
L
D

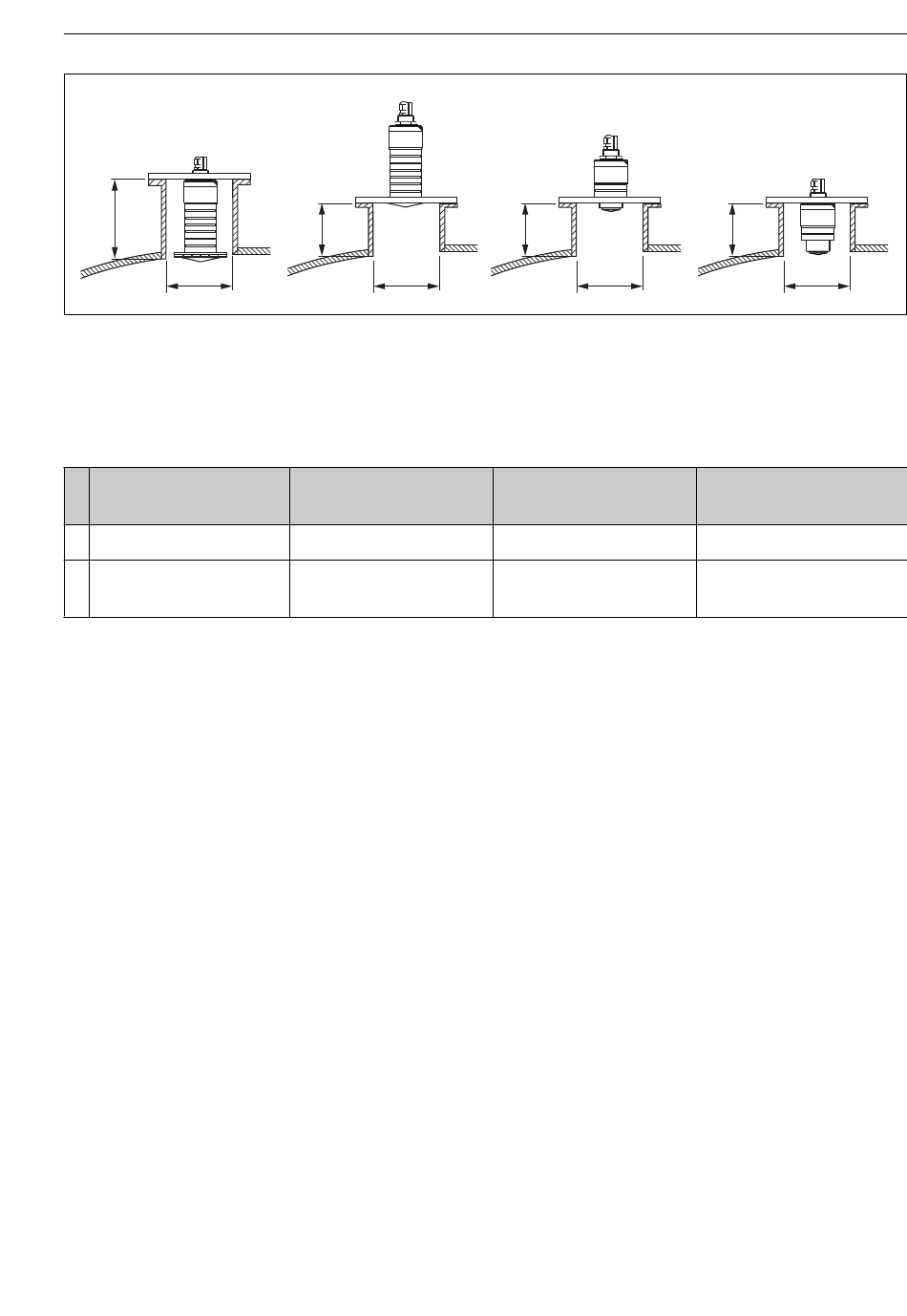

 4 Montage du FMR20 sur piquage
A FMR20 avec antenne de 80 mm (3 in)
B FMR20 avec antenne de 40 mm (1,5 in)
Antenne 80 mm (3 in),
piquage intérieur
D Min. 120 mm (4,72 in)
L Max. 205 mm (8,07 in) +
D x 4,5
Endress+Hauser
A
L
D
Antenne 80 mm (3 in),
piquage extérieur
Min. 80 mm (3 in)
Max. D x 4,5
L
D
Antenne 40 mm (1,5 in),
piquage extérieur
Min. 40 mm (1,5 in)
Max. D x 1,5
Montage
B
L
D
Antenne 40 mm (1,5 in),
piquage intérieur
Min. 80 mm (3 in)
Max. 140 mm (5,5 in) +
D x 1,5
A0028413
15
