Endress+Hauser Micropilot FMR20 Instructions Condensées page 18

Montage
7.1.5 Angle d'émission

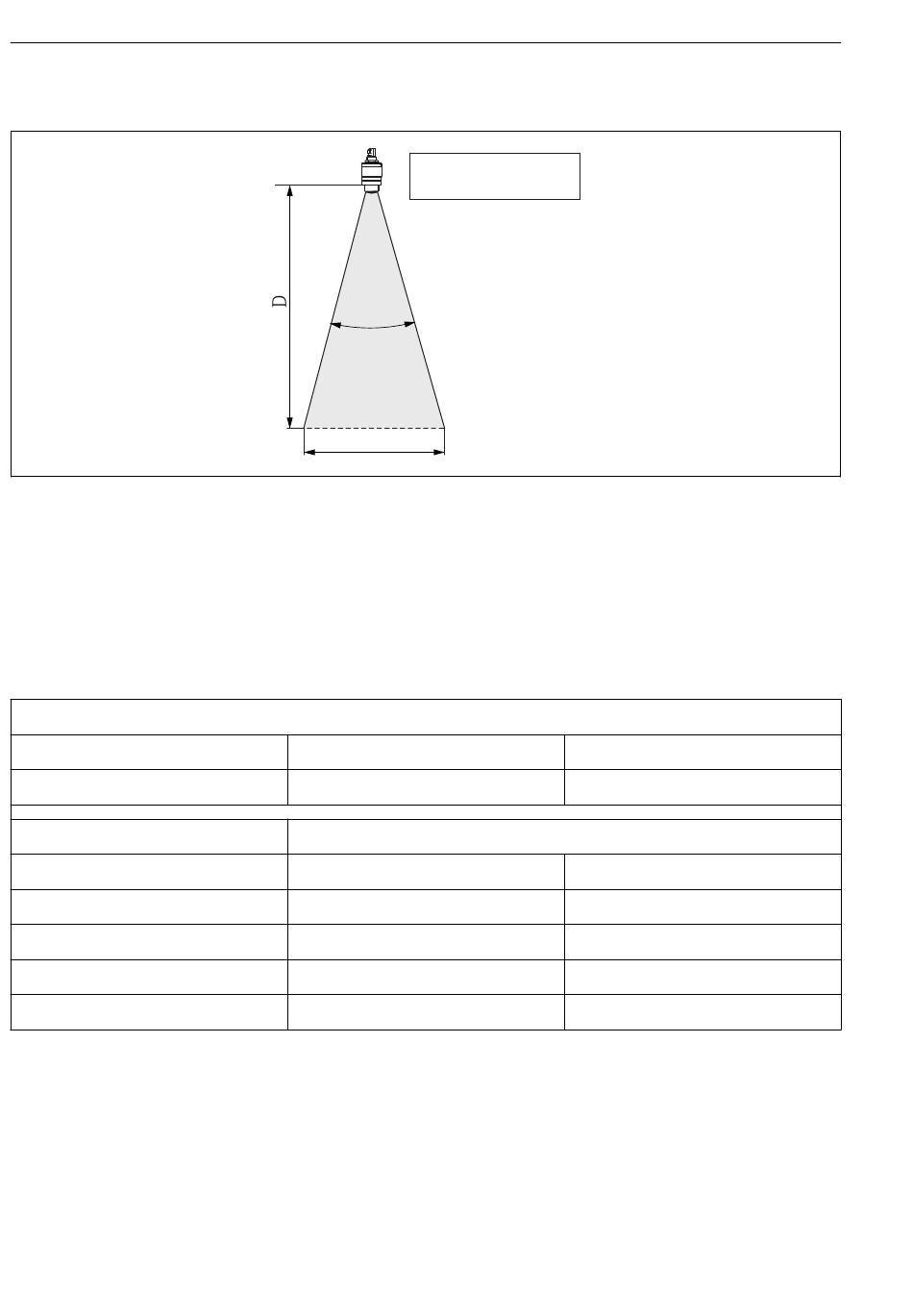

 7 Relation entre l' a ngle d' é mission α, la distance D et la largeur de faisceau W
L' a ngle d' é mission est l' a ngle α pour lequel la puissance des ondes radar est encore au moins
égale à la moitié de la puissance maximale (amplitude 3 dB). Des micro-ondes sont également
émises à l' e xtérieur du faisceau et peuvent être réfléchies par des éléments parasites.
Diamètre du faisceau W en fonction de l' a ngle d' é mission α et de la distance de mesure D.
Taille de l'antenne
Angle d'émission α
Distance (D)
3 m (9,8 ft)
5 m (16,4 ft)
10 m (33 ft)
15 m (49 ft)
20 m (66 ft)
7.1.6 Mesure dans des cuves en plastique
Si la paroi extérieure de la cuve est en matériau non conducteur (par ex. GFR), les micro-ondes
peuvent également être réfléchies par des éléments parasites externes (par ex.
conduites métalliques (1), échelles (2), grilles (3)...). C' e st pourquoi il faut proscrire tout
élément parasite de ce type dans le faisceau d' é mission. Pour plus informations, contacter
Endress+Hauser.
18
W = 2 x D x tan
a
W
FMR20
40 mm (1,5 in)
30°
Diamètre du faisceau W
1,61 m (5,28 ft)
2,68 m (8,79 ft)
5,36 m (17,59 ft)
Micropilot FMR20 HART
_
a
2
80 mm (3 in)
12°
0,63 m (2,1 ft)
1,05 m (3,45 ft)
2,1 m (6,9 ft)
3,15 m (10,34 ft)
4,2 m (13,79 ft)
Endress+Hauser
A0029053-FR
