„Transport"
4.3
Manutention de l'appareil à l'aide d'un câble
Avertissement des risques :
Pour la manutention par grue, respecter toutes les dispositions de sécurité en vigueur selon les directives UVV
BGV D6 grues et BGR 500 chapitre 2.8.
Attention !
Pour les modèles de groupes de climatisation et ventilation résistants aux intempéries, il conviendra de proté-
ger les gouttières supérieures lors de la manutention par grue en prenant des mesures supplémentaires (p.ex.
des traverses ou des pièces d'écartement). Les portes de services devront toujours être fermées durant la
manutention.
Manutention par câble :
Les câbles fournis doivent être utilisés pour la manutention de tous les composants.
„
Il y a dans les angles des trous filetés dans lesquels il conviendra de visser complètement les boucles de câbles.
Après avoir retiré les boucles de câbles, il conviendra de fermer les trous filetés afin que ceux-ci soient imperméa-
„
bles à l'air !
Tous les câbles et autres points d'accrochage doivent être utilisés et chargés de manière homogène. Un équipement
„
de levage pour grue (traverse et palan à chaîne) est recommandé à partir de 6 points d'accrochage.
Respecter un angle supérieur à 45° entre le câble et le toit de l'appareil.
„
Les œillets centraux doivent être enlevés avant le début de l'assemblage et du montage.
„

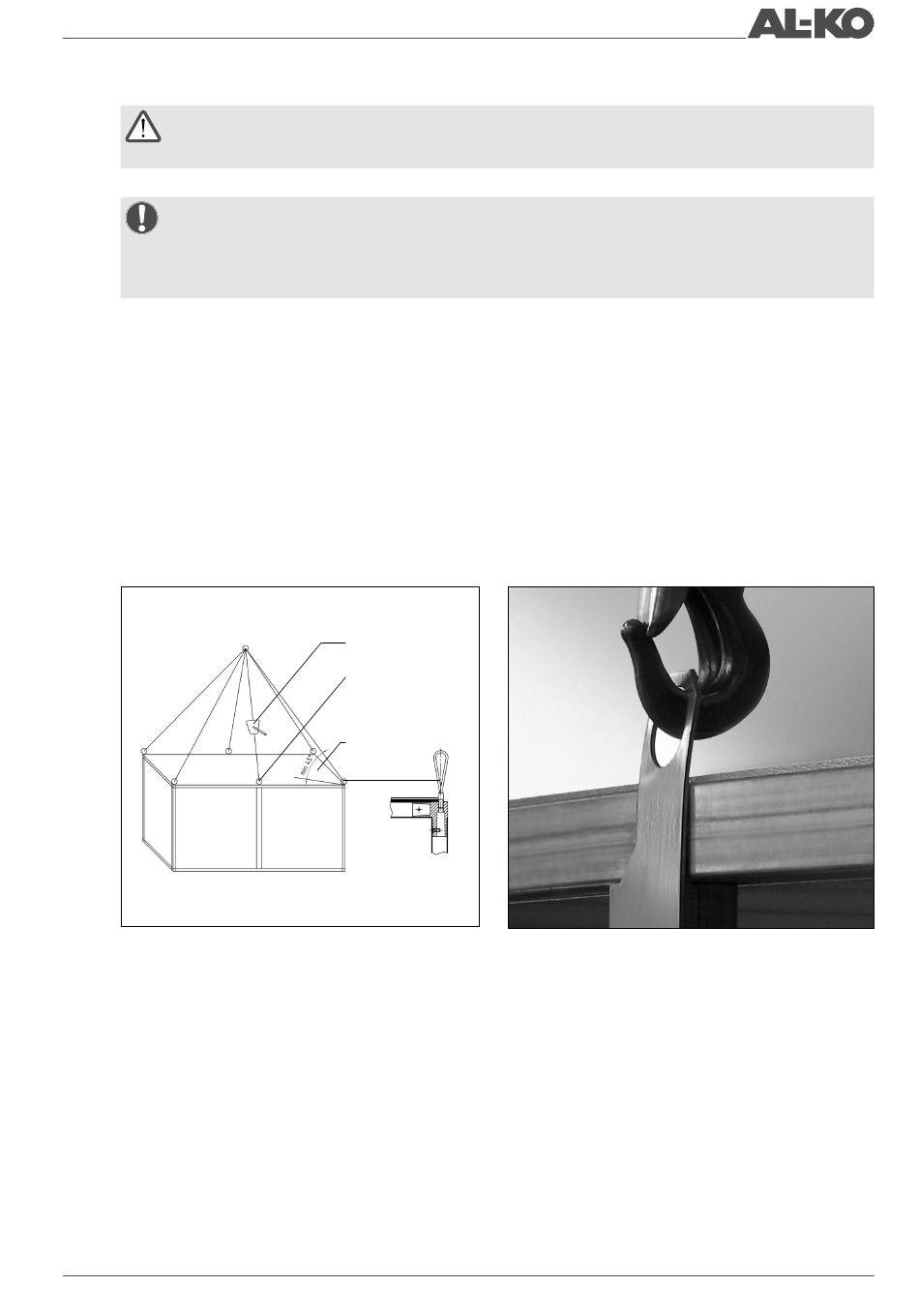

Illustration : Manutention par câble
3062266
Palan à chaîne
Oeillet central
Angle entre le toit de
l'appareil et la sus-
pension de manu-
ention mini 45°
Câble
complètement
vissé
Toutes modifications servant au progrès technique réservées !
Illustration : Œillet central
13
