3. Fixez le réservoir de carburant sur la base à l'aide des
deux vis auto-taraudeuses (Fig. 4), sans serrer les vis
excessivement.
4. Accrochez le dispositif de retenue à l'arrière du
réservoir et glissez l'extrémité du dispositif dans le
trou du support du réservoir (Fig. 4).
5. Fixez le dispositif de retenue au support à l'aide d'un
contre-écrou (Fig. 4). Ne serrez pas le contre-écrou
excessivement.
6. Enlevez le bouchon rouge à l'extrémité de la conduite
d'alimentation et du raccord coudé sur le réservoir de
carburant (Fig. 5).

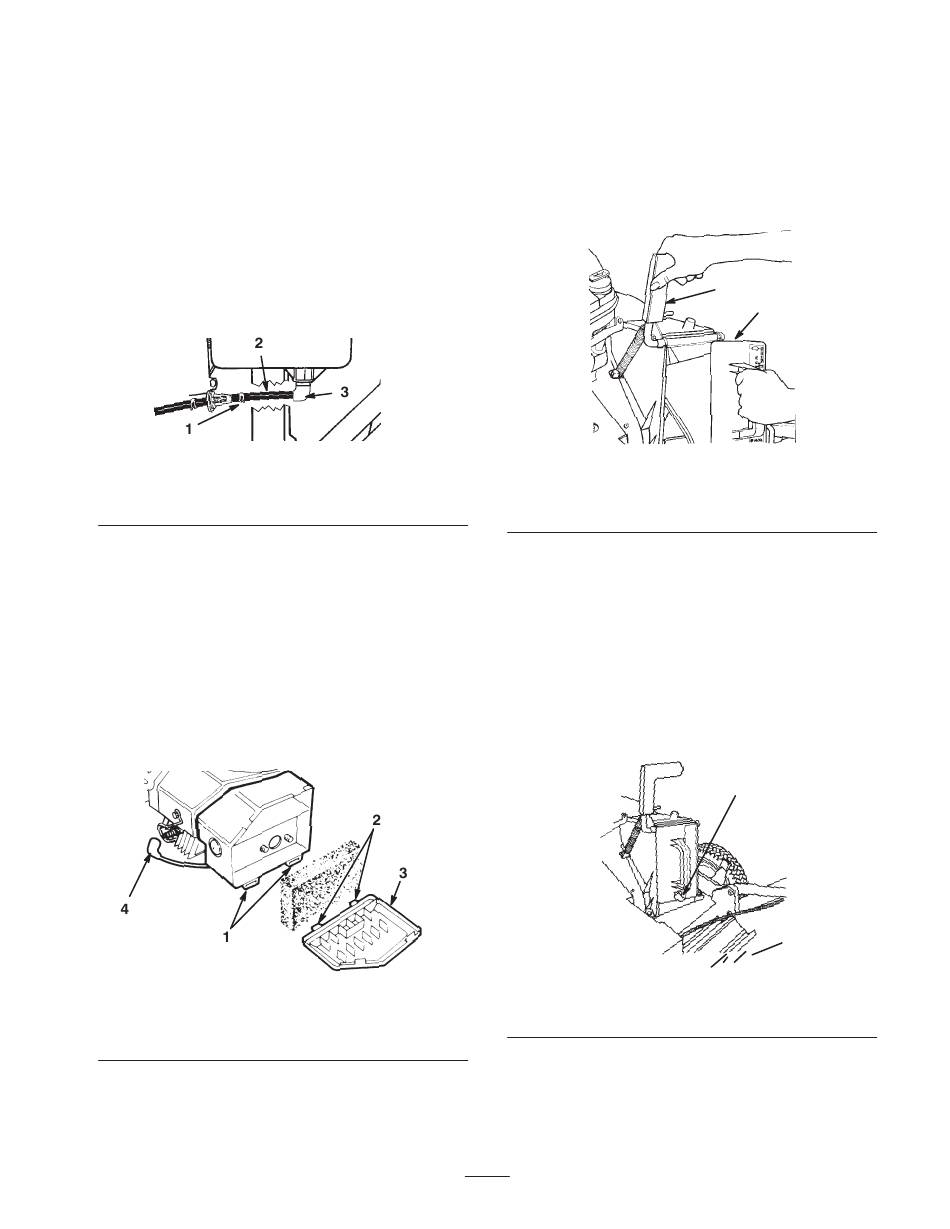

Figure 5
1. Collier de conduite
d'alimentation
7. Raccordez l'extrémité de la conduite d'alimentation au
raccord coudé (Fig. 5).
8. Fixez la conduite en position à l'aide du collier
(Fig. 5).
Installation du couvercle du
filtre à air
1. Introduisez les languettes inférieures du couvercle
dans les fentes (Fig. 6).
Figure 6
1. Fentes
2. Languettes
2. Rabattez le couvercle vers le haut et enclenchez-le en
position (Fig. 6).
m-2943
2. Conduite d'alimentation
3. Raccord coudé
m-196
3. Couvercle
4. Fil de bougie
Installation de l'obturateur de
l'éjecteur
1. Ouvrez le volet d'éjection en tirant sur la poignée pour
la reculer (Fig. 7). Maintenez la poignée en position
d'ouverture pour empêcher le ressort de refermer le
volet pendant l'insertion de l'obturateur.
Figure 7
1. Poignée du volet
d'éjection
2. L'obturateur étant légèrement plus large que
l'ouverture de l'éjecteur, tournez-le légèrement dans le
sens horaire lors de l'insertion (Fig. 7).
Remarque : La flèche sur l'obturateur doit pointer
vers le haut.
3. Engagez l'obturateur à fond jusqu'à ce que le loquet à
ressort du bas de l'obturateur s'encliquette,
assujettissant fermement ce dernier dans le conduit de
l'éjecteur (Fig. 8).
Figure 8
1. Loquet à ressort
4. Relâchez la poignée du volet d'éjection pour
verrouiller le haut de l'obturateur.
9
1
2
m–262
2. Rotation de l'obturateur
dans le sens horaire
1
m–275
