6. Poussez le câble de commande de papillon jusqu'à ce
que le levier de papillon touche le levier de starter
(Fig. 26).
7. Serrez le serre-câble.
8. Retirez la goupille.
Réglage du système
d'autotraction
Si la machine ne se déplace pas automatiquement ou a
tendance à avancer alors que la transmission est débrayée,
réglez le câble de commande et la transmission aux roues.

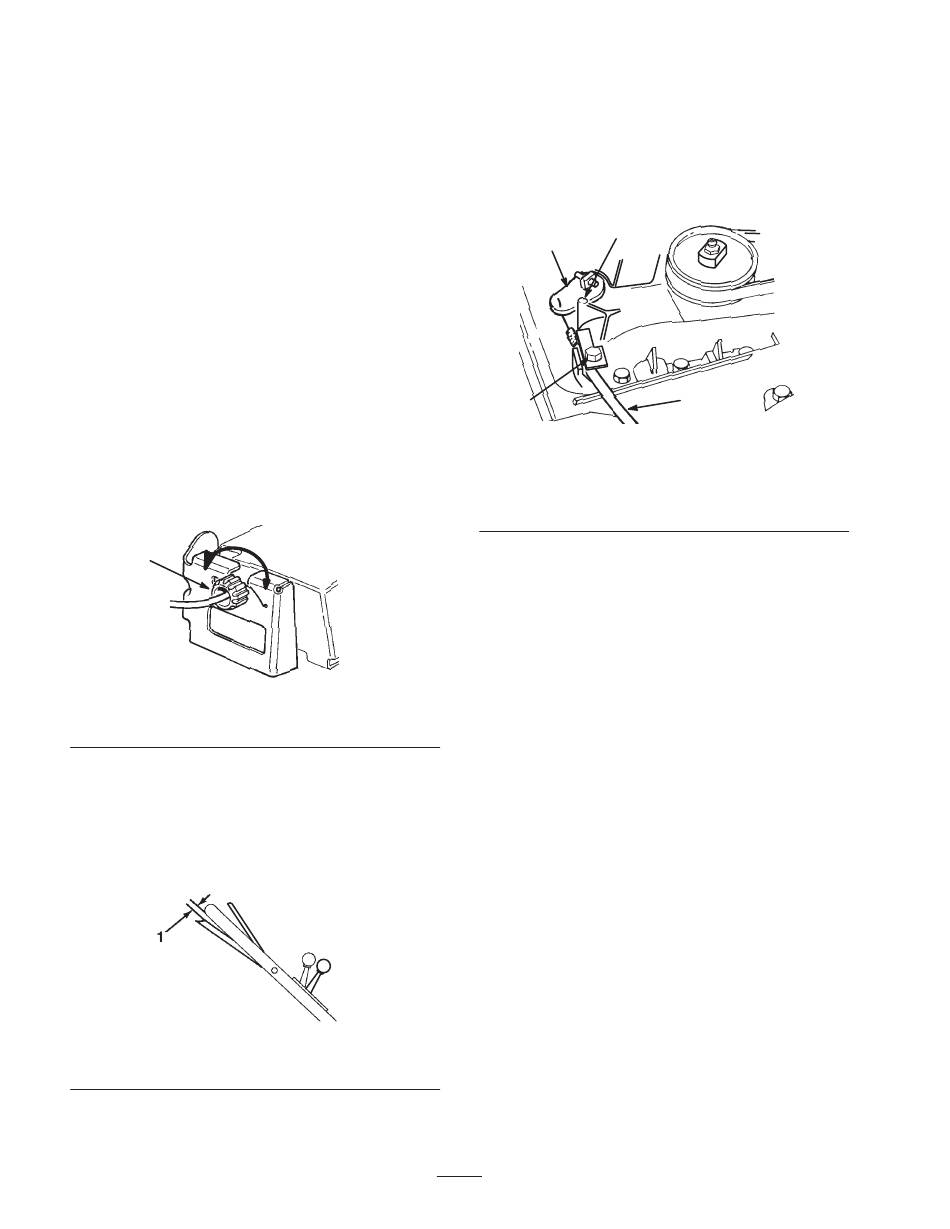

Réglage de la transmission aux roues
1. Enlevez le bac à herbe s'il est monté sur la machine.
2. Si la tondeuse ne se déplace pas automatiquement,
tournez le bouton dans le sens horaire de 1/2 tour
(Fig. 27). Si la tondeuse commence à avancer, tournez
le bouton de 1/2 tour dans le sens anti-horaire pour
détendre la courroie.
1
Figure 27
1. Bouton de réglage
3. Tirez lentement la machine en arrière tout en
rapprochant progressivement la barre de commande de
transmission du mancheron.
Remarque : Le réglage est correct si les roues arrière
s'arrêtent de tourner lorsque la barre de commande se
trouve à environ 2,5 cm du mancheron (Fig. 28).
Figure 28
1. 2,5 cm
4. Répétez les points 2 et 3 jusqu'à obtention du réglage
correct.
Réglage du câble de commande
1. Placez la commande de changement de vitesse en
position point mort (Fig. ). Vérifiez que la commande
est bien ramenée en position point mort.
2. Desserrez la vis du serre-câble (Fig. 29).
1
1. Vis du serre-câble
2. Levier de vitesses
3. Butée
3. Poussez le levier de vitesse à fond contre la butée
(Fig. 29).
4. Eliminez le mou du câble et serrez la vis du
serre-câble (Fig. 29).
Remarque : Si la machine ne se déplace pas quand la
m-4315 commande de changement de vitesse se trouve dans l'une
des trois fentes de sélection, vérifiez qu'elle est bien
complètement engagée vers l'avant dans la fente voulue.
m-4323
22
3
2
4
Figure 29
4. Câble de changement de
vitesse
m-4326
