INSTRUCTIONS POUR L'ASSEMBLAGE

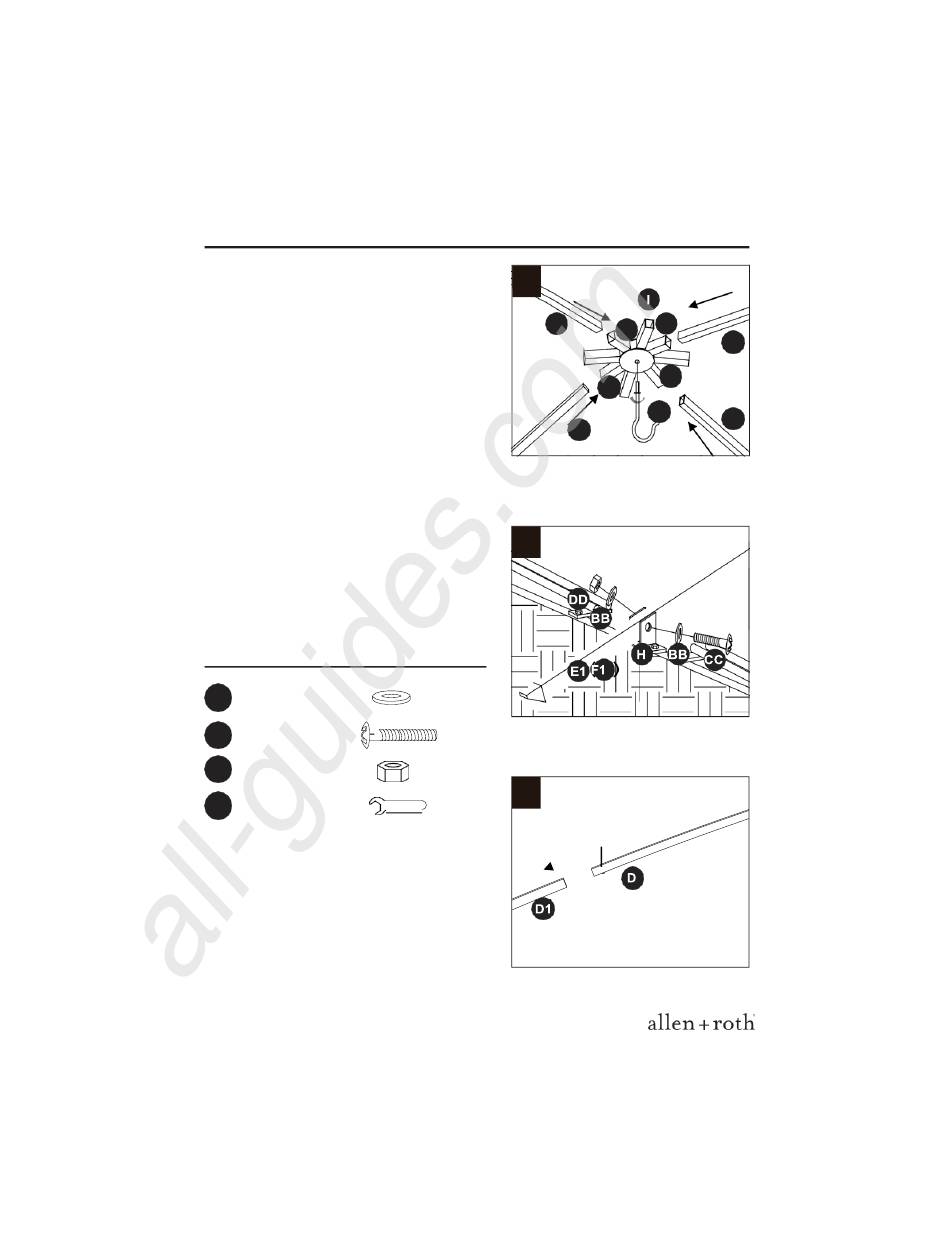

7. Fixez le crochet (M) au bas du centre
du raccord du grand toit (I), puis insérez
les tiges centrales longues (E) et les tiges
centrales courtes (F) dans le raccord du
grand toit (I) comme le montre l'illustration.
8. Fixez les tubes inférieurs de la tige
centrale longue (E1) et les tubes
inférieurs de la tige centrale courte (F1)
aux raccords 2 (H) à l'aide de longues vis
(CC), de rondelles plates (BB) et d'écrous
(DD). Serrez le tout à l'aide de la clé (FF)
et d'un tournevis cruciforme.
Quincaillerie utilisée
BB
Rondelle plate M6
Vis longue
CC
M6 de 35 mm
Écrou M6
DD
Clé M6
FF
9. Fixez les traverses inclinées (D) aux tubes
inférieurs de la traverse inclinée (D1).
7
1
12-
F
F
F
F
8
x 8
x 4
x 4
9
x 2
allenandroth.com
26
E
E
F
M
F
