INSTRUCTIONS POUR L'ASSEMBLAGE

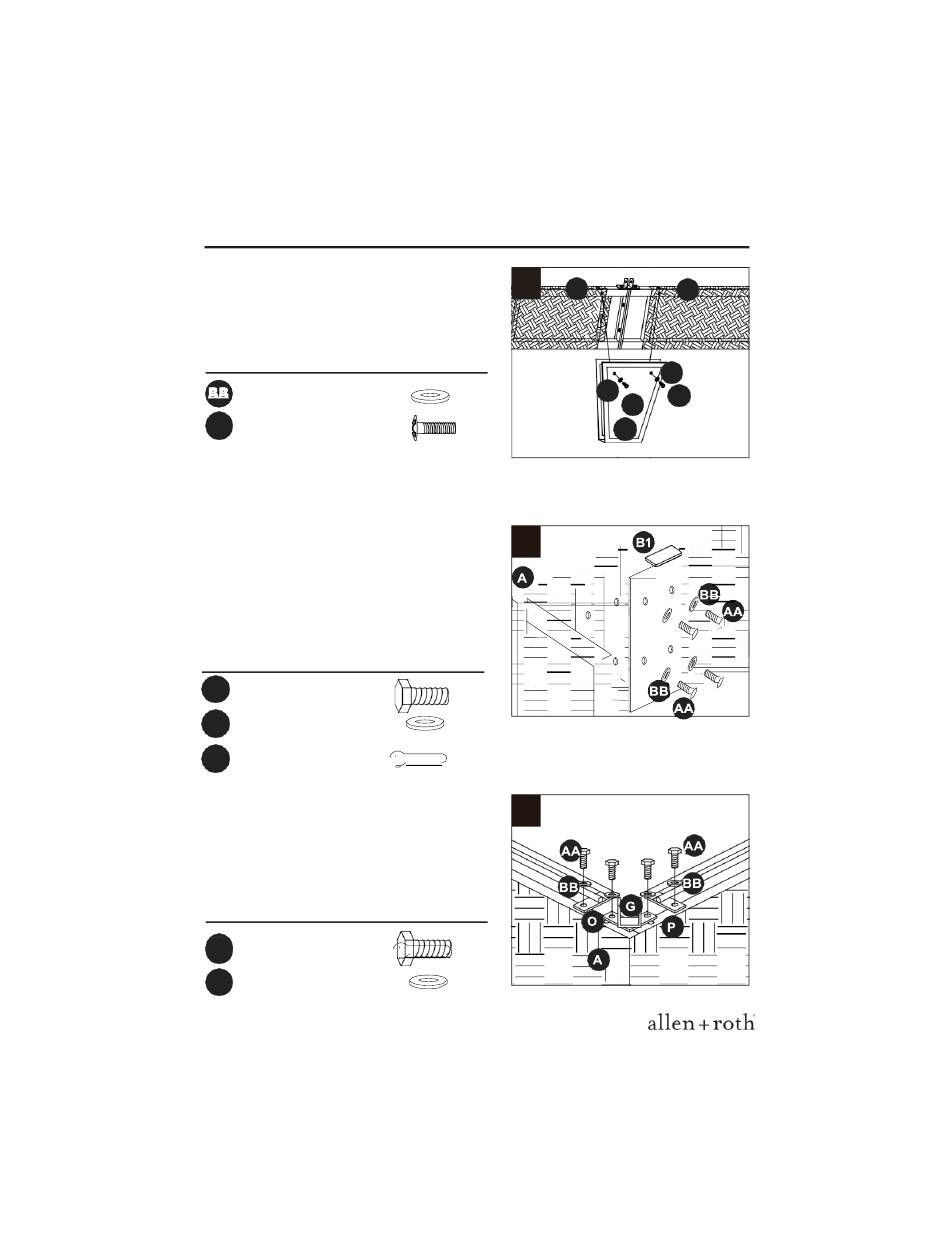

2. Fixez les bagues (N) au milieu des
assemblages de traverses à l'aide des vis
courtes (EE) et des rondelles plates (BB).
Serrez les vis à l'aide d'un tournevis
cruciforme (non inclus).
Quincaillerie utilisée
Rondelle plate M6
EE Vis courte M6 de 20 mm
3. Fixez les assemblages de traverses aux
montants (A) à l'aide des boulons (AA) et
des rondelles plates (BB). Serrez-les à
l'aide de la clé (FF).
Remarque : Les assemblages de traverses
sont de deux dimensions différentes.
Assurez-vous qu'ils sont correctement
installés avant de continuer. Assurez-vous
également que l'orientation des traverses
est la bonne pour pouvoir installer
correctement les tubes de moustiquaire à la
prochaine étape.
Quincaillerie utilisée
Boulon M6 de 20 mm
AA
Rondelle plate M6
BB
Clé M6
FF
4. Fixez les raccords 1 (G), les tubes de
moustiquaire longs (O) et les tubes de
moustiquaire courts (P) aux montants (A)
à l'aide des boulons (AA) et des rondelles
plates (BB). Serrez-les à l'aide de la clé
(FF).
Quincaillerie utilisée
AA Boulon M6 de 20 mm
FF
BB Rondelle plate M6
2
B2
BB
x 8
EE
x 8
N
3
x 32
x 32
x 1
4
allenandroth.com
23
B1
BB
EE
Clé M6
