- Page 1 ENGINEERING TOMORROW Guide d'installation Module TCP Modbus ® ® Compact Starter MCD 201/MCD 202 • VLT Soft Starter MCD vlt-drives.danfoss.com...
-
Page 3: Table Des Matières
7 Registres Modbus 7.1 Compatibilité 7.2 Garantir une commande sûre et réussie 7.3 Configuration des paramètres du démarreur progressif 7.4 Mode standard 7.4.1 Configuration du PLC 7.4.2 Registres d'ordre et de configuration (lecture/écriture) MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. - Page 4 7.5.2 Registres 7.5.3 Exemples 7.6 Codes d'arrêt 7.6.1 Erreur interne X 8 Configuration réseau 8.1 Topologie en étoile 8.2 Topologie en bus 8.3 Topologie en anneau 8.4 Topologies combinées 9 Spécifications Indice Danfoss A/S © 10/2017 Tous droits réservés. MG17N104...
-
Page 5: Introduction

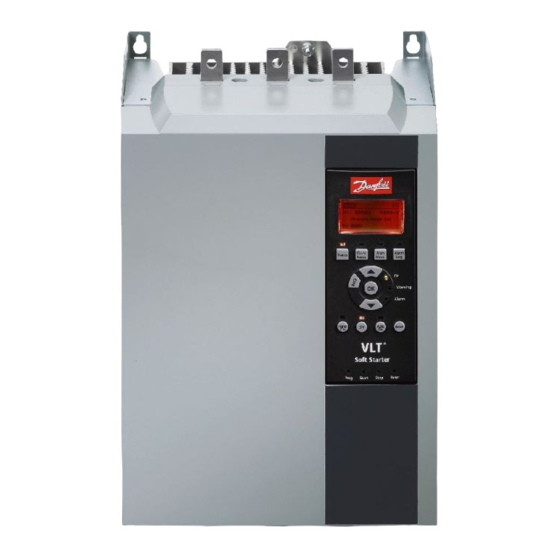

Panneau de commande local ® pour les démarreurs progressifs VLT , référence 175G9904. Diode électroluminescente Boîtier de commande local Le module TCP Modbus est destiné à être utilisé avec : Ordinateur personnel • ® Compact Starter MCD 201/MCD 202, tension Contrôleur logique programmable de commande 24 V CA/V CC et 110/240 V CA ;... - Page 6 Les listes à puce fournissent d'autres informations et décrivent les illustrations. Les textes en italique indiquent : • Références croisées • Liens • Nom du paramètre • Nom du groupe de paramètres • Option de paramètre Danfoss A/S © 10/2017 Tous droits réservés. MG17N104...
-
Page 7: Sécurité
Modèles MCD5-0360C ~ MCD5-1600C : Considérer que la barre omnibus et le radiateur sont sous tension dès que l'appareil est relié au secteur (notamment lorsque le démarreur progressif est arrêté ou en attente d'une commande). MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. - Page 8 également entraîner le démarrage d'un moteur arrêté. Pour assurer la sécurité du matériel et du personnel, commander le dispositif d'isolation via un système de sécurité externe. Danfoss A/S © 10/2017 Tous droits réservés. MG17N104...
-
Page 9: Installation
Connecter le port Ethernet 1 ou 2 du module TCP Modbus au réseau. Appliquer l'alimentation de commande au démarreur progressif. Illustration 3.2 Retrait du module TCP Modbus Illustration 3.1 Installation du module TCP Modbus MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. -
Page 10: Connexion
Le dispositif est alimenté par le démarreur progressif. ® Compact Starter MCD 201/MCD 202 Pour que le module TCP Modbus accepte les ordres de bus de terrain, installer une liaison entre les bornes A1 et N2 du démarreur progressif. ®... -
Page 11: Raccordement Du Réseau
Le câble Ethernet doit croiser les câbles moteur et secteur MAC: 00-02-A2-25-DC-B3 suivant un angle de 90°. Illustration 4.2 Emplacement du MAC ID ≥ 200 mm 90° Alimentation triphasée Câble Ethernet Illustration 4.1 Acheminement correct des câbles Ethernet MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. -
Page 12: Configuration Du Dispositif
Accepter le contrat de licence d'utilisation. Modifier les réglages nécessaires. Cliquer sur Yes (oui) dans la boîte de dialogue de Cliquer sur Submit (envoyer) pour enregistrer les contrôle du compte utilisateur. nouveaux réglages. Danfoss A/S © 10/2017 Tous droits réservés. MG17N104... - Page 13 Illustration 5.4 Définition d'une adresse IP statique Illustration 5.2 Démarrage de l'outil Cliquer sur Search Devices (chercher les dispositifs). Le logiciel recherche les dispositifs connectés. Illustration 5.3 L'outil affiche les dispositifs connectés MG17N104 Danfoss A/S © 10/2017 Tous droits réservés.
-
Page 14: Fonctionnement
Module TCP Modbus 6 Fonctionnement Le module TCP Modbus doit être commandé par un client Modbus (comme un PLC) conforme aux spécifications du protocole Modbus. Pour un fonctionnement réussi, le client doit aussi prendre en charge toutes les fonctions et interfaces décrites dans ce manuel. -
Page 15: Registres Modbus
écriture multiple de l'ensemble du bloc de paramètres. 7.1 Compatibilité Lors de la configuration des paramètres du démarreur Le module TCP Modbus prend en charge 2 modes d'exploi- progressif, le PLC doit être programmé avec les valeurs tation : •... -
Page 16: Registres D'ordre Et De Configuration (Lecture/Écriture)
Courant du moteur triphasé génère un code de défaut 01 (code de fonction non autorisée). moteur moyen [A] 8–15 Réservé 30243 Température du 0–7 Modèle thermique du moteur moteur (%) 8–15 Réservé Danfoss A/S © 10/2017 Tous droits réservés. MG17N104... - Page 17 Courant 0–9 Courant (% de FLC du moteur) 10– Réservé 30257 Température du 0–7 Modèle thermique du moteur moteur (%) 8–15 Réservé Alimentation 0–11 Alimentation 30258 12– Échelle de puissance 14– Réservé MG17N104 Danfoss A/S © 10/2017 Tous droits réservés.
-
Page 18: Exemples
Le PLC doit être configuré pour mapper les registres dans le module aux adresses dans le PLC. Illustration 7.5 Exemple de mappage des registres du PLC aux registres du module TCP Modbus (cible) Illustration 7.3 Obtenir état (démarrage à l'adresse 30240) 7.5.2 Registres AVIS! Pour les modèles MCD5-0053B et plus petits (ID de... - Page 19 12– Échelle de puissance (lecture unique/ démarreur progressif multiple ou 14– Réservé écriture multiple) 40609 Facteur de 0–7 100 % = facteur de puissance % puissance de 1 8–15 Réservé 40610 Réservé MG17N104 Danfoss A/S © 10/2017 Tous droits réservés.
-
Page 20: Exemples
40009. Le dernier paramètre de produit est attribué au registre 40XXX, où XXX = 008 plus le nombre total de paramètres disponibles dans le produit. Le module TCP Modbus peut lire ou écrire un maximum de 125 registres en une opération. Ces registres prennent en charge une écriture multiple (code de fonction... -
Page 21: Codes D'arrêt
(fonction non disponible en triangle intérieur) ✓ ✓ ✓ Communication de démarreur progressif (entre le dispositif et le démarreur progressif ) ✓ ✓ ✓ Communication de réseau (entre le dispositif et le démarreur progressif ) MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. -
Page 22: Configuration Réseau
à un autre dispositif jusqu'à ce que tous les dispositifs soient raccordés. Illustration 8.3 Topologie de réseau en anneau AVIS! Illustration 8.2 Topologie de réseau en bus Le commutateur de réseau doit prendre en charge la détection de perte de phase. Danfoss A/S © 10/2017 Tous droits réservés. MG17N104... -
Page 23: Topologies Combinées
Configuration réseau Guide d'installation 8.4 Topologies combinées Un même réseau peut comporter des composants en étoile et des composant en bus. Illustration 8.4 Topologie combinée de réseau en étoile/en bus MG17N104 Danfoss A/S © 10/2017 Tous droits réservés. -
Page 24: Spécifications
Vitesse de connexion 10 Mbit/s, 100 Mbit/s (détection auto) Duplex intégral Croisement auto Alimentation Consommation (état stable, maximum) 35 mA à 24 V CC Protection contre l'inversion de polarité Isolation galvanique Certification CEI 60947-4-2 Danfoss A/S © 10/2017 Tous droits réservés. MG17N104... -
Page 25: Indice
Croisement auto................22 Conventions....................4 Duplex intégral................. 22 Étoile..................... 20 Vitesse de connexion..............22 Ressources supplémentaires.............. 3 Démarrage imprévu................6 Retrait du module TCP Modbus............7 Dimensions..................... 22 Symboles....................3 Entrées À distance....................5 Utilisation prévue..................3 Gestion des paramètres..............13 Homologations.................. - Page 26 à ses produits, y compris ceux se trouvant déjà en commande, sous réserve, toutefois, que ces modifications n'affectent pas les caractéristiques déjà arrêtées en accord avec le client. Toutes les marques de fabrique de cette documentation sont la propriété des sociétés correspondantes. Danfoss et le logotype Danfoss sont des marques de fabrique de Danfoss A/S.
