4.2 Raccordement du réseau
4.2.1 Ports Ethernet
Le dispositif présente 2 ports Ethernet. Si une seule
connexion est requise, l'un ou l'autre des ports peut être
utilisé.
4.2.2 Câbles
Câbles adaptés à la connexion du module Ethernet/IP :
•
Catégorie 5
•
Catégorie 5e
•
Catégorie 6
•
Catégorie 6e
4.2.3 Précautions CEM
Pour minimiser les interférences électromagnétiques, les
câbles Ethernet doivent être séparés des câbles moteur et
secteur de 200 mm (7,9 po).
Le câble Ethernet doit croiser les câbles moteur et secteur
suivant un angle de 90°.
2
≥ 200 mm
90°
1
1
Alimentation triphasée
2
Câble Ethernet

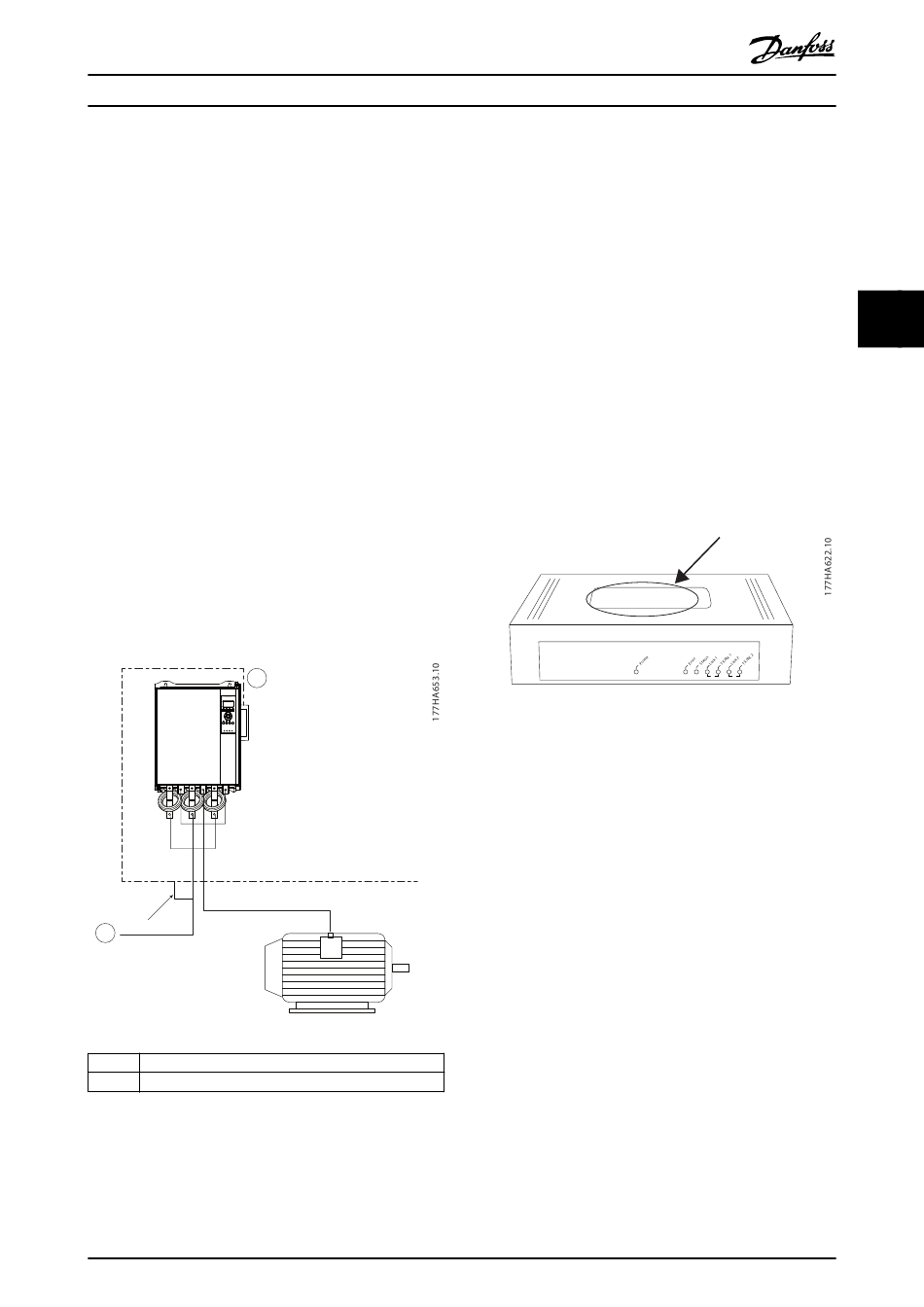

Illustration 4.1 Acheminement correct des câbles Ethernet
MG17N104
Guide d'installation
4.2.4 Établissement du réseau
Le contrôleur doit établir la communication directement
avec chaque dispositif pour que le dispositif puisse
participer au réseau.
4.3 Adressage
Dans un réseau, on peut s'adresser à chaque dispositif à
l'aide d'une adresse MAC et d'une adresse IP et lui
attribuer un nom symbolique lié à l'adresse MAC.
•
•
•
Illustration 4.2 Emplacement du MAC ID
Danfoss A/S © 10/2017 Tous droits réservés.
Une adresse IP statique peut être attribuée au
dispositif pendant la configuration ou le dispositif
peut être configuré pour accepter une adresse IP
dynamique (via DHCP).
Le nom symbolique est facultatif et doit être
configuré dans le dispositif.
L'adresse MAC est fixée dans le dispositif et est
imprimée sur une étiquette à l'avant du module.
ProfiNet
MAC: 00-02-A2-25-DC-B3
4
1
2
9
