Configuration réseau
8 Configuration réseau
Le dispositif prend en charge les topologies en étoile, en
bus et en anneau.
8.1 Topologie en étoile
Dans un réseau en étoile, tous les contrôleurs et les
dispositifs se connectent à un commutateur de réseau
central.
8
8

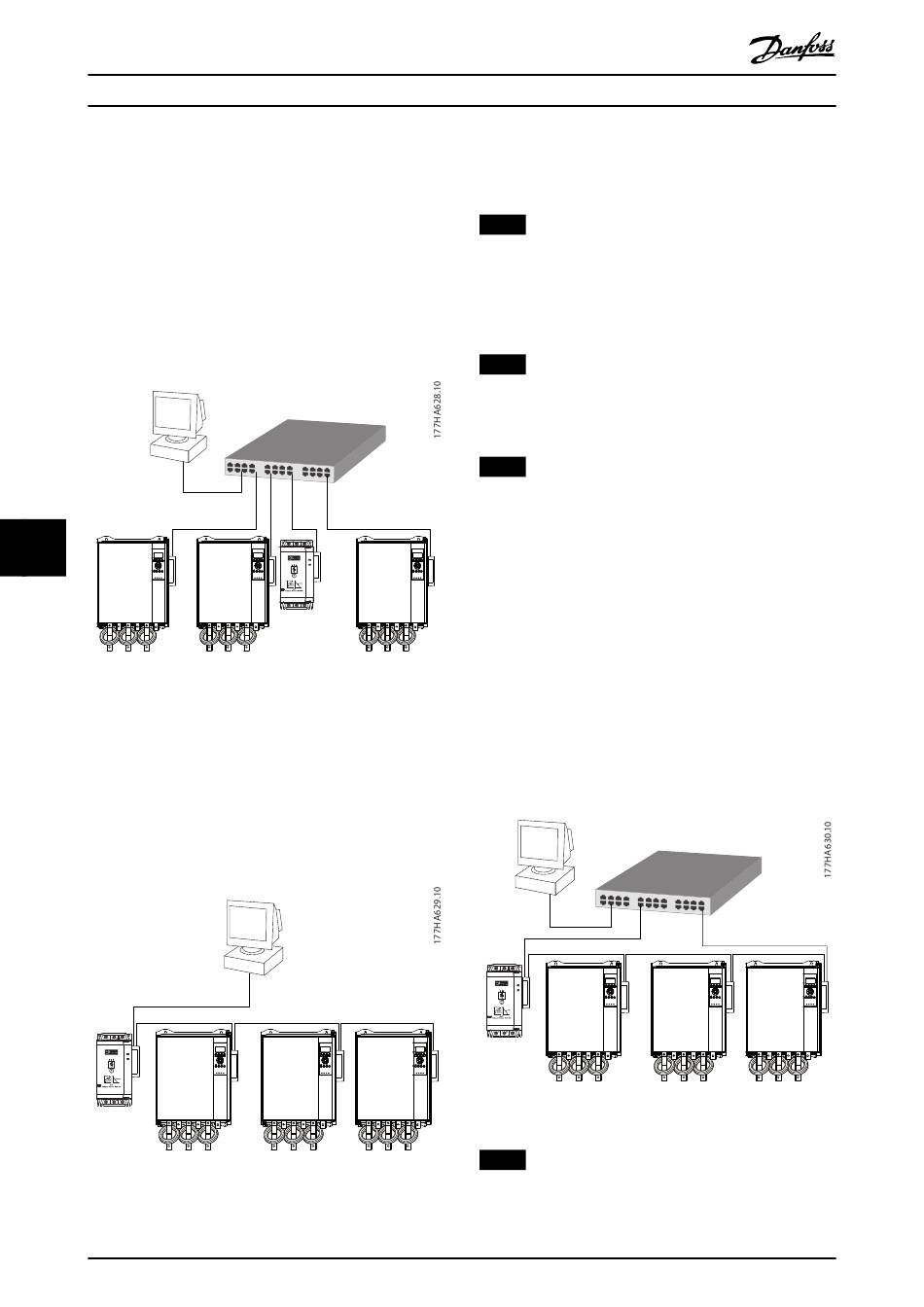

Illustration 8.1 Topologie de réseau en étoile
8.2 Topologie en bus
Dans un réseau en bus, le contrôleur se connecte
directement à un port du 1
se connecte à un autre module, qui se connecte à son tour
à un autre dispositif jusqu'à ce que tous les dispositifs
soient raccordés.
Illustration 8.2 Topologie de réseau en bus
20
Module TCP Modbus
er
e
module. Le 2
port Ethernet
Danfoss A/S © 10/2017 Tous droits réservés.
AVIS!
Le dispositif comporte un commutateur intégré pour
permettre aux données de passer par la topologie en
bus. Le dispositif doit recevoir l'alimentation de
commande du démarreur progressif pour que le
commutateur fonctionne.
AVIS!
Si la connexion entre 2 dispositifs est interrompue, le
contrôleur ne peut pas communiquer avec les dispositifs
après le point de coupure.
AVIS!
Chaque connexion retarde la communication avec le
dispositif suivant. Le nombre maximal de dispositifs dans
un réseau en bus est de 32. Il ne faut pas dépasser ce
nombre au risque de réduire la fiabilité du réseau.
8.3 Topologie en anneau
Dans un réseau en anneau, le contrôleur se connecte au
1
er
module par le biais d'un commutateur de réseau. Le 2
port Ethernet du module se connecte à un autre dispositif,
qui se connecte à son tour à un autre dispositif jusqu'à ce
que tous les dispositifs soient raccordés. Le dispositif final
se connecte à nouveau au commutateur.
Le dispositif prend en charge la configuration de nœuds
d'anneau avec balise.
Illustration 8.3 Topologie de réseau en anneau
AVIS!
Le commutateur de réseau doit prendre en charge la
détection de perte de phase.
e
MG17N104
