Sommaire des Matières pour PRO-POINT 8595258

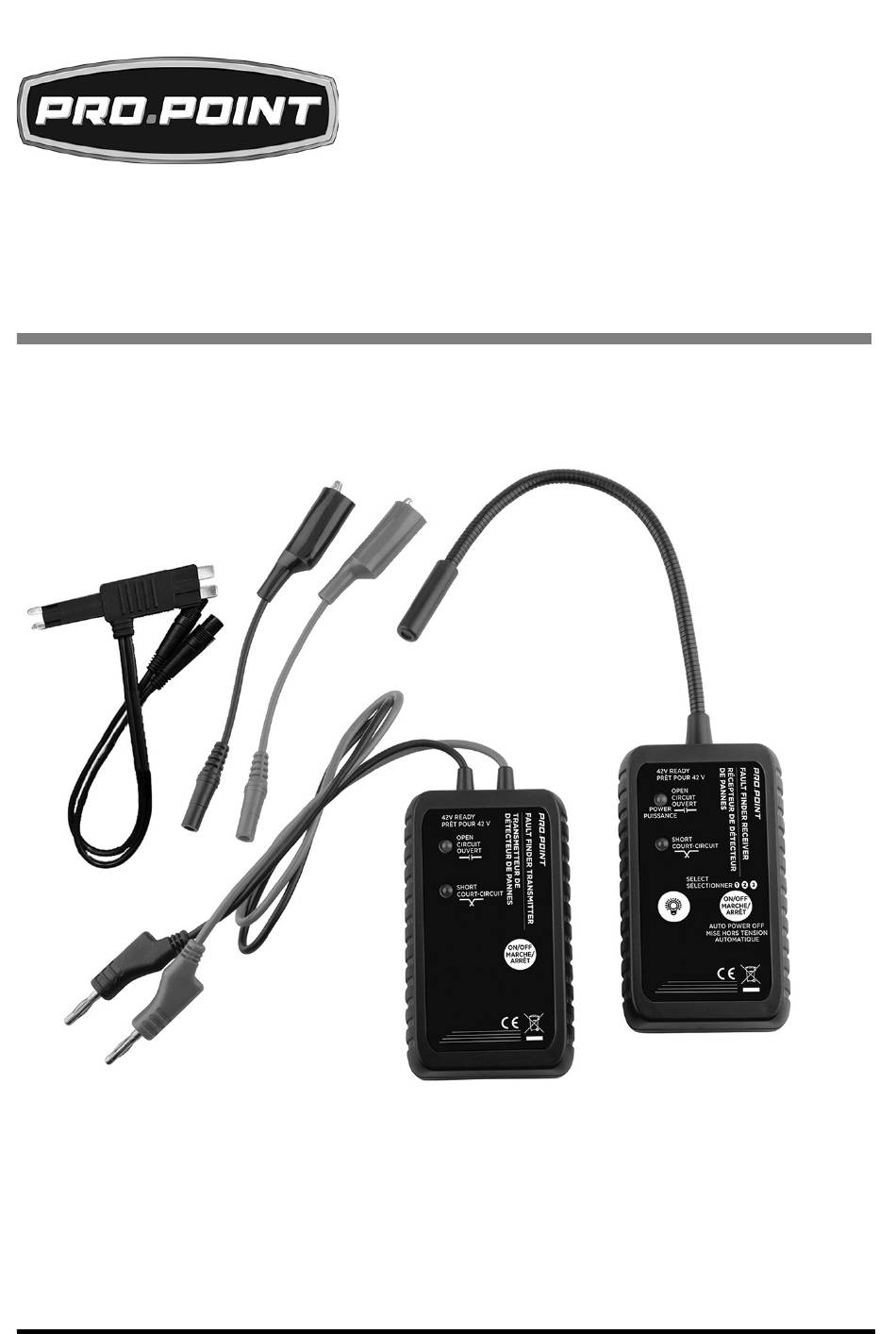

- Page 1 V1.1 8595258 AUTO CIRCUIT TRACER DETECTOR USER MANUAL Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 AUTO CIRCUIT TRACER DETECTOR SPECIFICATIONS DC Volt Range 6 to 42 Volts DC Battery Details 2 pc 9V Batteries (Not Included) LEDs Green LED (Open Circuit) Red LED (Shorted Circuit) INTRODUCTION The Auto Circuit Tracer Detector is designed to trace and identify malfunctioning electrical circuits that are open or short-circuited without damaging the insulation on wires or cables.
- Page 3 V1.1 AUTO CIRCUIT TRACER DETECTOR 8595258 DANGER! This notice indicates an immediate and specific hazard that will result in severe personal injury or death if the proper precautions are not taken. WARNING! This notice indicates a specific hazard or unsafe practice that could result in severe personal injury or death if the proper precautions are not taken.
- Page 4 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 Wear gloves that provide protection based on the work materials or to reduce the effects of tool vibration. Wear protective clothing designed for the work environment and tool. PERSONAL PRECAUTIONS Control the tool, personal movement and the work environment to avoid personal injury or damage to the tool.
- Page 5 V1.1 AUTO CIRCUIT TRACER DETECTOR 8595258 Do not use the unit on any ignition system components or circuits. Disconnect system components that may be sensitive to fluctuations in voltage or current, such as air bags or electronic modules. Once you have finished checking your vehicle, be certain to reconnect all of the connections correctly.
- Page 6 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 Fig. 1 OPERATION When this manual refers to a part number, it refers to the included Identification Key section. The transmitter sends and receives a signal along a circuit that is closed. A loss of signal indicates an open circuit. A red LED indicates a short.
- Page 7 V1.1 AUTO CIRCUIT TRACER DETECTOR 8595258 TRANSMITTER SET UP Press the ON/OFF button to switch the power on. The transmitter must be switched on before connecting it to the vehicle’s circuit. Connect the transmitter to the circuit. There are two connection methods: 2.1 Connect the fuse adapter (B) to...
- Page 8 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 Fig. 5 FINDING AN OPEN OR SHORT CIRCUIT Open the vehicle’s fuse box. Consult the legend on the fuse box lid or in the owner’s manual to identify each circuit’s fuse. Remove the suspected fuse and inspect it first to ensure it is not blown.
- Page 9 V1.1 AUTO CIRCUIT TRACER DETECTOR 8595258 Bundled wires may require separation to determine which wire belong to the circuit. Other wires may carry a weaker signal from the transmitter. The wire with the strongest signal is the one connected to the transmitter.
- Page 10 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 CARE & MAINTENANCE WARNING! Only qualified service personnel should repair the tool. An improperly repaired tool may present a hazard to the user and/or others. Maintain the tool with care. A tool in good condition is efficient, easier to control and will have fewer problems.
- Page 11 V1.1 AUTO CIRCUIT TRACER DETECTOR 8595258 Visit www.princessauto.com for more information...
- Page 12 8595258 AUTO CIRCUIT TRACER DETECTOR V1.1 For technical questions call 1-800-665-8685...
- Page 13 V1,1 8595258 DÉTECTEUR DE CIRCUIT AUTO MANUEL D'UTILISATEUR Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 14 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 DÉTECTEUR DE CIRCUIT AUTO SPÉCIFICATIONS Plage de tension c.a. 6 à 42 V c.c. Détails de la pile 2 piles de 9 V (non comprises) DÉLs DÉL verte (circuit ouvert) DÉL rouge (court-circuit) INTRODUCTION Le détecteur de circuit auto est conçu pour repérer et identifier...
- Page 15 V1,1 DÉTECTEUR DE CIRCUIT AUTO 8595258 DANGER ! Cet avis indique un risque immédiat et particulier qui entraînera des blessures corporelles graves ou même la mort si on omet de prendre les précautions nécessaires. AVERTISSEMENT ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui pourrait entraîner des...
- Page 16 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 ÉQUIPEMENT DE PROTECTION PERSONNELLE Portez toujours des lunettes antiprojections qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux devrait être conforme à la norme CSA Z94.3-07 ou ANSI Z87.1 fonction du type de travail effectué.
- Page 17 V1,1 DÉTECTEUR DE CIRCUIT AUTO 8595258 L’appareil a été conçu pour essayer les tensions c.c. seulement. Ne branchez pas l'unité directement ou indirectement à tout circuit de tension c.a. ni à toute source d'énergie c.a. Ne branchez pas l'unité à un circuit dont la tension excède 42 V c.c.
- Page 18 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 TOUCHE D'IDENTIFICATION ÉMETTEUR RÉCEPTEUR Adaptateurs à pince crocodile Bouton d'illumination Adaptateur de fusible MARCHE/ARRÊT DÉL rouge, court-circuit Sondes d'émetteur, (la rouge DÉL verte, circuit ouvert est positive, la noire est négative) Sonde de récepteur DÉL verte, circuit ouvert...
- Page 19 V1,1 DÉTECTEUR DE CIRCUIT AUTO 8595258 UTILISATION Lorsque ce manuel fait référence à un numéro de pièce, il fait référence à la section Clé d'identification comprise. L'émetteur envoie et reçoit un signal le long d'un circuit qui est fermé. Une perte de signal indique un circuit ouvert. Une DEL rouge indique un court-circuit.
- Page 20 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 2.2 Utilisez les adaptateurs à pince crocodile (A). Reliez la pince crocodile noire à la borne positive (+) de la batterie. Reliez la pince rouge au circuit. La DÉL verte restera à l'éclairage vert fixe lorsque l'unité...
- Page 21 V1,1 DÉTECTEUR DE CIRCUIT AUTO 8595258 REPÉRER UN CIRCUIT OUVERT OU COURT-CIRCUITÉ Commencez par déterminer quel circuit électrique est soit ouvert ou court-circuité à partir du boîtier à fusibles. Ouvrez le boîtier à fusibles du véhicule. Consultez la légende sur le couvercle du boîtier à fusibles ou dans le manuel du propriétaire pour identifier le fusible de chaque circuit.
- Page 22 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 REPÉRAGE D'UN CIRCUIT Au moyen du récepteur, détectez l'emplacement de la panne dans le fil suspect. Déplacez lentement la sonde le long du circuit à partir de l'extrémité rapprochée de l'émetteur. 1.1 Une DÉL verte clignotante et un avertisseur sonore indiquent que le circuit est fermé.
- Page 23 V1,1 DÉTECTEUR DE CIRCUIT AUTO 8595258 SOIN ET ENTRETIEN AVERTISSEMENT ! Seul un personnel d'entretien qualifié doit effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. Entretenez l'outil avec soin. Un outil en bon état sera efficace, plus facile à...
- Page 24 8595258 DÉTECTEUR DE CIRCUIT AUTO V1,1 DÉPANNAGE Si l'outil ne fonctionne pas correctement ou si des pièces sont manquantes, visitez un magasin Princess Auto Ltd. afin de trouver une solution. Si ce n'est pas possible, demandez à un technicien qualifié de réparer l'outil.
