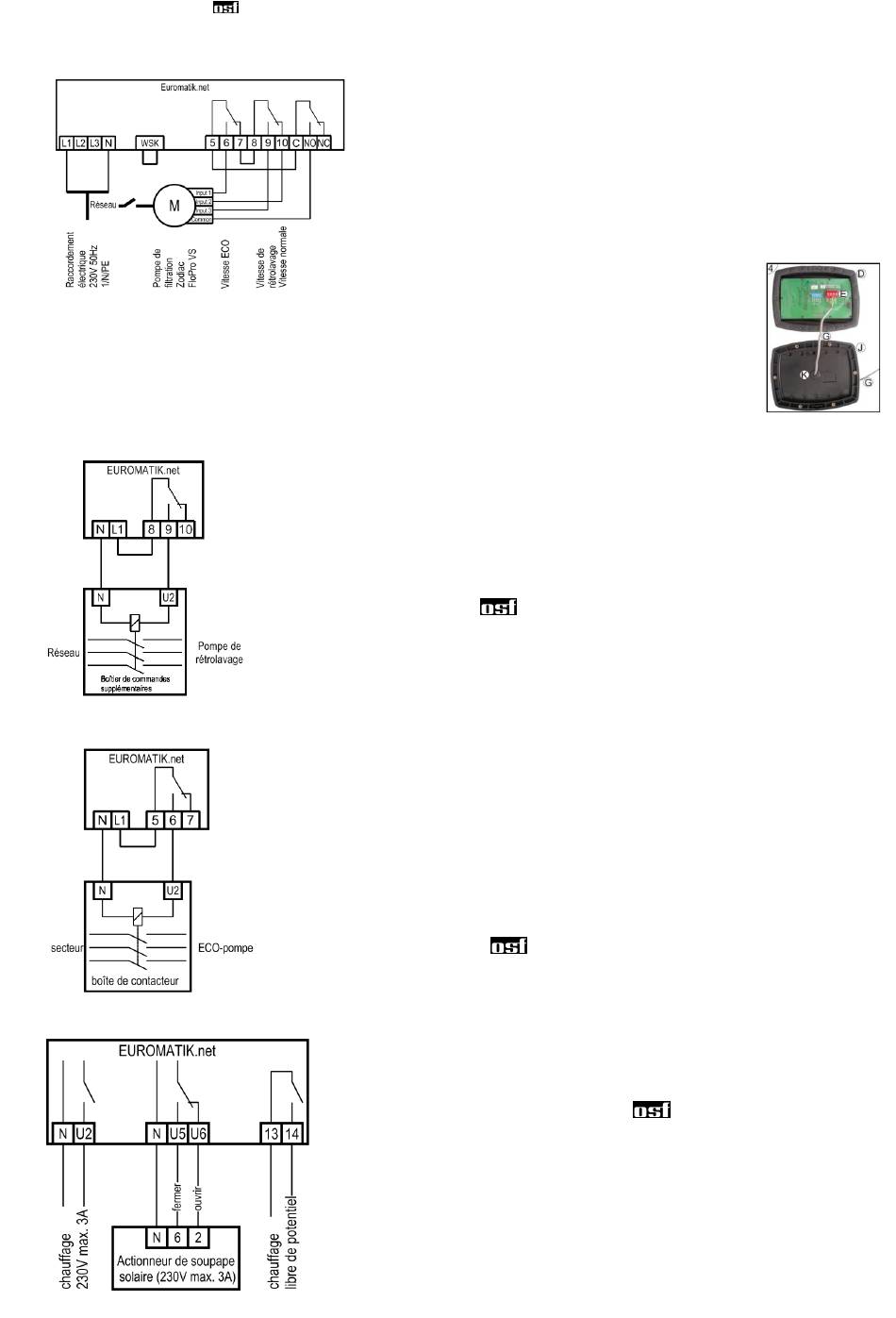

Raccordement réseau avec l'utilisation d'une pompe Zodiac FloPro VS
utilisateur sur la pompe. Les vitesses souhaitées pour le mode ECO (niveau 1), le mode
normal (niveau 2) et le mode de retour d'eau (niveau 3) doivent être affectées aux niveaux
de vitesse 1 à 3.
Raccordement d'une pompe de filtration supplémentaire (pompe ECO)
Instructions de montage et mode d'emploi EUROMATIK.net
Une pompe Zodiac FloPro VS peut être branchée directement sur
le EUROMATIK.
L'alimentation électrique de la pompe doit s'effectuer séparément
depuis le réseau d'alimentation et ne peut pas être assurée par
l'EUROMATIK.net.
Un pont doit être introduit entre les deux bornes WSK (contact de
protection de l'enroulement).
Il est impératif de respecter le mode d'emploi de la pompe!
La régulation de la vitesse est raccordée aux
bornes prévues à cet effet à l'arrière de l'interface
Raccordement d'une pompe de rétrolavage
Une pompe de rétrolavage ou un ventilateur peuvent être connectés aux
bornes 8 et 9, si aucune pompe de filtration comportant un variateur de vitesse
n'est utilisée.
Le contact libre de potentiel entre les bornes 8 et 9 est fermé pendant le
rétrolavage.
Le contact peut recevoir une charge de 230V 3A. En cas de l'utilisation de
pompes qui nécessitent une puissance absorbée plus élevée, un boîtier de
commandes supplémentaire
Une
pompe
supplémentaire
fonctionnement ECO peut être connectée aux bornes 5 et 6, si aucune pompe
de filtration comportant un variateur de vitesse n'est utilisée.
Le contact libre de potentiel entre les bornes 5 et 6 est fermé pendant la mise
en marche de la commande ECO.
Le contact peut recevoir une charge de 230 V 3 A. En cas de l'utilisation de
pompes qui nécessitent une puissance absorbée plus élevée, un boîtier de
commandes supplémentaire
Raccordement du chauffage
La pompe de recirculation pour l'échangeur de chaleur peut être
connectée aux bornes U2 et N.
Pour le fonctionnement du chauffage solaire, il est possible de
raccorder un servomoteur solaire 230 V
mode solaire, la tension secteur passe dans la borne U5 tandis que la
borne U6 est sans tension. Lorsque le chauffage solaire n'est pas
amorcé, la borne U5 est sans tension et la borne U6 et sous tension
secteur.
Si aucune pompe à air chaud n'est disponible, le contact libre de
potentiel entre les bornes 13 et 14 est utilisé pour le contrôle de
chaudière du chauffage calorique.
page 9 (41)
(réf: 3002400000) doit être intercalé.
ayant
une
puissance
(réf : 3002400000) doit être intercalé.
aux bornes U5 et U6. En
réduite
pour
le
