Instructions de montage et de fonctionnement
Réf. 3130060060 (avec électrovanne)

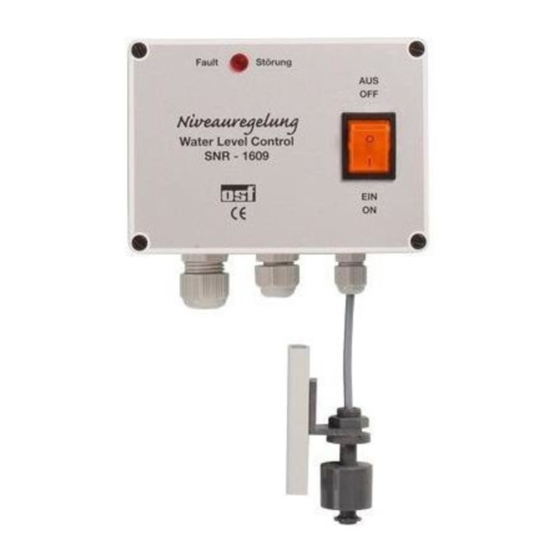

Le régulateur de niveau SNR-1609 possède une technologie moderne de microprocesseur et
comprend :
L'interrupteur à flotteur étanche miniaturisé (IP67) ne provoque aucune formation d'électrolyte
dans l'eau. La conduite de sonde peut être rallongée jusqu'à 50m. Le microprocesseur gère le temps
de réponse et de retard au déclenchement pour l'électrovanne. Ainsi, la présence d'ondulations ne
déclenche pas de commutation immédiate, et des intervalles de commutation trop courts peuvent être
évités. L'interrupteur à flotteur fonctionne avec la plus petite tension de sécurité, qui est sans danger.
L'appareil de commande même est établi aux normes VDE actuellement en vigueur.
Commande:
Dimensions:
Tension de fonctionnement:
Puissance absorbée de la
commande:
Puissance de commutation:
Retard à l'enclenchement:
température ambiante
Humidité de l'air:
Type de protection:
Sonde de niveau:
Dimensions:
Longueur de conduite:
Tension de fonctionnement:
Type de protection:
Electrovanne:
Diamètre nominal:
Tension de fonctionnement:
Pression nominale:
Type de protection:
L'appareil de commande doit être installé en étant protégé de l'humidité conformément à son type de
protection. L'alimentation en courant de l'appareil doit se faire par le biais d'un interrupteur principal
tous pôles avec une ouverture de contact d'une amplitude d'au moins 3 mm. La piscine doit être
conçu dans une recherche de façon a fait un défaut technique possible, une panne de courant ou d'un
système de contrôle défectueux ne peut pas causer un dommage indirect. Avant l'ouverture du boîtier,
l'appareil doit impérativement être mis hors tension. Le sens du débit indiqué sur l'électrovanne (sens
de la flèche) doit impérativement être respecté!
Fonction
 Un appareil de commande électronique
 Un mini-interrupteur à flotteur
 Une électrovanne (option)
Données techniques
140mm x 125mm x 80mm
0-95% sans condensation
IP 65 (avec prise mobile de connecteur)
Montage
Réf. 3130060061 (sans électrovanne)
230V/50Hz
Ca.1,5VA
max. 1,1kW (AC3)
16s
0-40°C
IP 40
ø25mm x 65mm
5m (optionel 15m)
12V
IP 67
G½"
230V/50Hz
0,5...10bar

Publicité

loading

Sommaire des Matières pour osf SNR-1609

  • Page 1 Instructions de montage et de fonctionnement Réf. 3130060060 (avec électrovanne) Réf. 3130060061 (sans électrovanne) Fonction Le régulateur de niveau SNR-1609 possède une technologie moderne de microprocesseur et comprend :  Un appareil de commande électronique  Un mini-interrupteur à flotteur ...
  • Page 2 Manuel de montage et d’utilisation SNR-1609 Page: 2 Le mini-interrupteur à flotteur se monte sur la Paroi du skimmer cornière de vanne. La barre de fixation est ensuite fixée verticalement sur la paroi du skimmer, à peu Conduite de- près à...
  • Page 3 Manuel de montage et d’utilisation SNR-1609 Page: 3 Contrôle temps / message d’anomalie: Dans le couvercle frontal de la commande se trouve un témoin lumineux rouge. Celui-ci sert à signaler les anomalies. Si ce témoin s’allume, c’est qu’il y a une anomalie et l’électrovanne pour la ré- alimentation en eau est arrêtée.
  • Page 4 Manuel de montage et d’utilisation SNR-1609 Page: 4 Raccordement électrique Le raccordement électrique ne peut être effectué par un électricien agréé en tenant compte de la réglementation applicable. La connexion de terre de protection est nécessaire. La boîte de l'appareil peut être installé ou retiré lorsque l'alimentation est coupée. Solénoïdes AC sont détruits pendant le fonctionnement sans armature.
