8.3 Description des fonctions
La description des fonctions est basée sur les quatre menus
principaux du CU 354 :
•
Etat
•
Fonction.
•
Alarme(s)
•
Réglages.
Les fonctions s'appliquent à toutes les variantes de commande sauf
indication contraire.

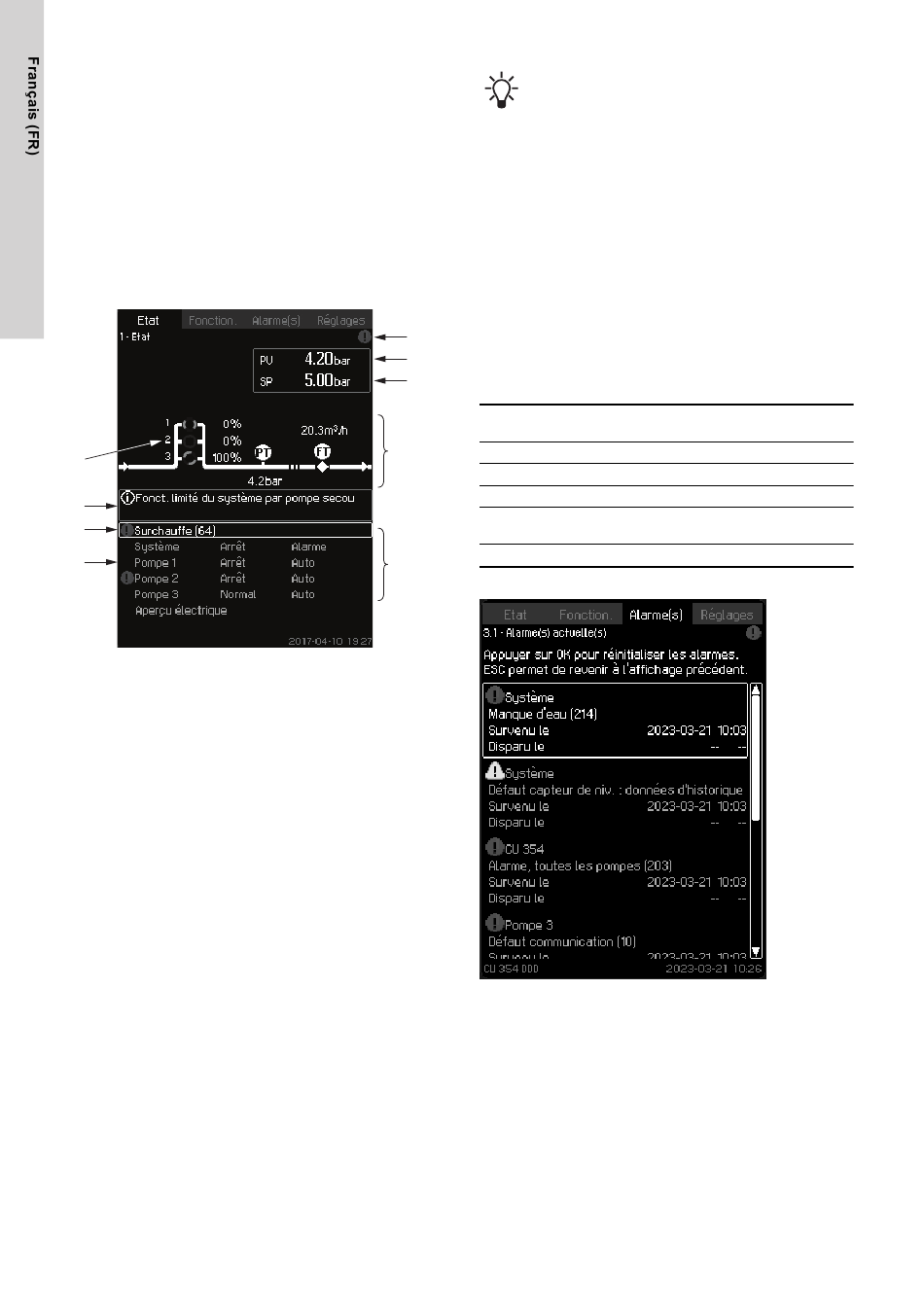

8.4 Etat (1)
Cet écran s'affiche lorsque le courant est activé et apparaît si vous
n'avez pas appuyé sur les touches du panneau de commande
pendant 15 minutes.
E
I
C
D
Etat
Description
Aucun réglage ne peut être effectué dans ce menu.
La valeur actuelle (valeur de traitement, PV) du paramètre de
régulation, en général la Pression de refoulement, s'affiche en
haut à droite (G) avec le point de consigne sélectionné (SP) (H).
La partie supérieure de l'écran (A) présente une illustration
graphique de l'installation de pompage. Les paramètres de mesure
sélectionnés sont affichés avec un symbole de capteur et la valeur
réelle.
Au milieu de l'écran, un champ d'information (I) s'affiche si l'un des
événements suivants survient :
•
Fonct. limité du système par pompe secours
•
Influence pression proportionnelle active (en fonctionnement
manuel)
•
Influence externe du point consigne active
•
Autre point de consigne actif
•
Surpression bas débit active
•
Programme horloge actif
•
Commande à distance via Ethernet
•
Commande à distance via GENI (RS-485)
•
Limitée en raison du fonctionnement réduit
•
Arrêt - Faible demande.
La partie inférieure de l'écran (B) présente :
•
l'alarme active la plus récente, le cas échéant, et la cause du
défaut avec le code de défaut entre parenthèses
•
l'état de l'installation avec le mode de fonctionnement actuel et
la source de régulation
•
l'état de la pompe avec le mode de fonctionnement réel
286
En cas de défaut, le symbole d'avertissement ou le
symbole d'alarme s'affiche dans la barre (C) avec la
cause et le code du défaut, par exemple "Surchauffe
(64)".
Si le défaut concerne l'une des pompes, le symbole d'avertissement
ou le symbole d'alarme s'affiche également en face de la ligne
d'état (D) de la pompe en question. En même temps, l'indicateur
d'état de la pompe (E) change de couleur et devient jaune ou rouge
comme décrit dans le tableau ci-dessous. Le symbole
d'avertissement ou d'alarme s'affiche à droite de la ligne supérieure
de l'écran (F). Tant que le défaut existe, ce symbole s'affiche sur la
barre supérieure de tous les écrans.
Pour ouvrir une barre de menu, sélectionner la ligne avec [Haut] ou
[Bas] et appuyer sur [OK].
L'écran permet d'ouvrir des écrans d'état indiquant les éléments
suivants :
•
alarmes réelles
F
•
état de l'installation
G
•
état de chaque pompe.
H
Description du voyant d'état de la pompe (E)
Indicateur d'état de la
pompe
A
Vert, clignotant
Vert, fixe
Jaune, clignotant
Jaune, fixe
Rouge, fixe
B
8.4.1 Alarme(s) actuelle(s) (3.1)
Alarme(s) actuelle(s)
Description
L'écran affiche les alarmes et les avertissements actifs non
réinitialisés.
Informations connexes
8.6.2 Alarme(s) actuelle(s) (3.1)
8.6.3 Historique des alarmes (3.2)
Description
Pompe en service.
Pompe prête (non en service).
Avertissement. Pompe en service.
Avertissement. Pompe prête (non en
service).
Alarme. Pompe arrêtée.
