ATTENTION
S'ils sont mal acheminés, les câbles de la batterie
risquent de subir des dégâts ou d'endommager
la machine et de produire des étincelles. Les
étincelles risquent de provoquer l'explosion des
gaz de la batterie et de vous blesser.
• Débranchez toujours le câble négatif (noir)
de la batterie avant le câble positif (rouge).
• Connectez toujours le câble positif (rouge)
de la batterie avant le câble négatif (noir).
5. Repoussez le capuchon en caoutchouc sur le câble
positif (rouge). Débranchez le câble positif (rouge)
de la borne de la batterie (Figure 35). Mettez les
fixations de côté.
6. Enlevez la sangle de maintien de la batterie
(Figure 35) et ôtez la batterie de son support.
2
3
4

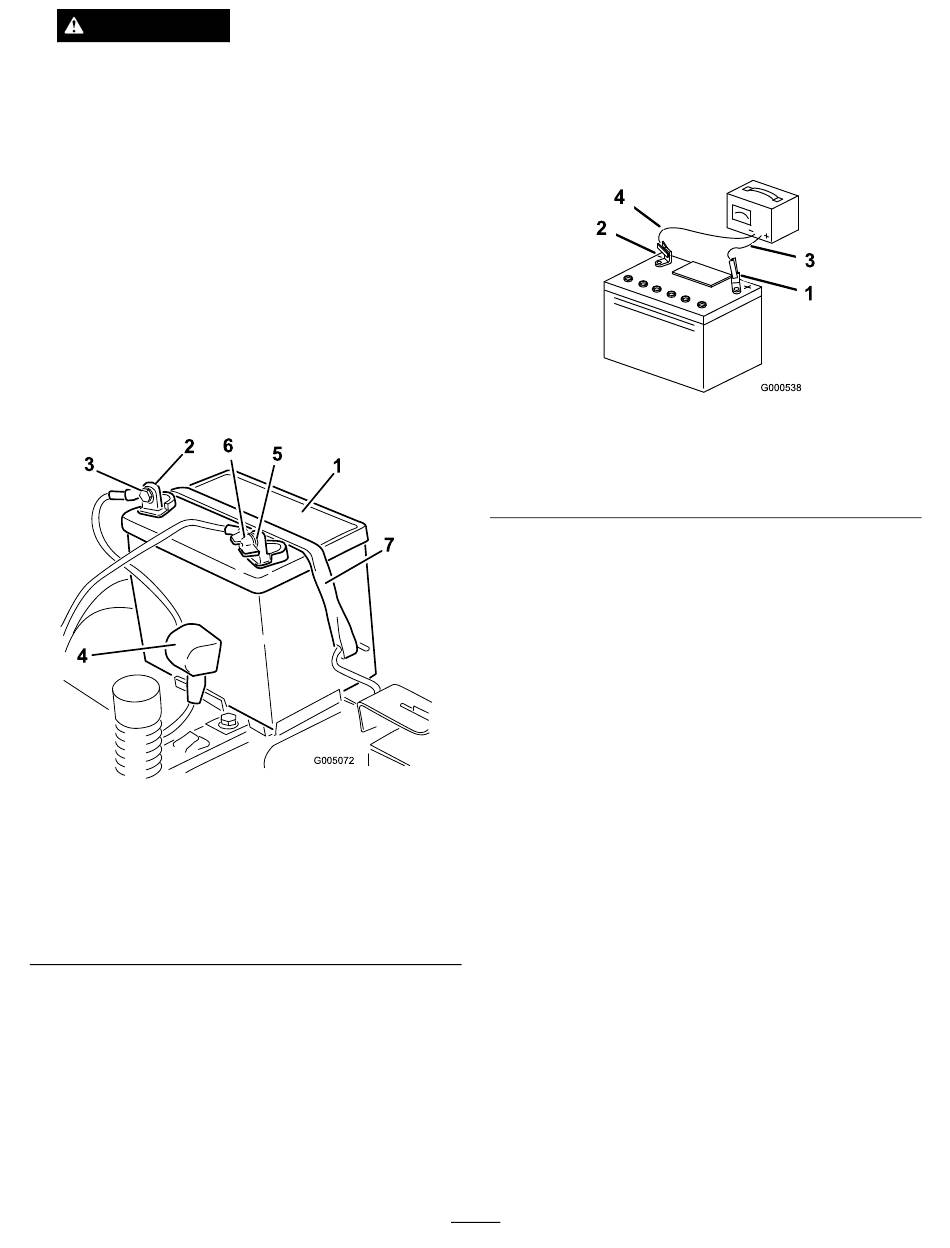

Figure 35
1. Batterie
2. Borne positive de la
batterie
3. Boulon, rondelle et écrou
4. Capuchon de borne
Charge de la batterie
Périodicité des entretiens: Avant le
remisage—Chargez la batterie et
débranchez les câbles.
1. Enlevez la batterie du châssis (voir Retrait de la
batterie).
6
5
1
7
G005072
5. Borne négative de la
batterie
6. Écrou à oreilles, rondelle
et boulon
7. Dispositif de retenue de la
batterie
2. Chargez la batterie au régime de à 6 à 10 ampères
pendant un minimum de 1 heure. Ne chargez pas
la batterie excessivement.
3. Quand la batterie est chargée au maximum,
débranchez le chargeur de la prise, puis débranchez
les fils du chargeur des bornes de la batterie
(Figure 36).
1. Borne positive de la
batterie
2. Borne négative de la
batterie
Remarque: N'utilisez pas la machine si la batterie
n'est pas branchée, au risque d'endommager le circuit
électrique.

Mise en place de la batterie

1. Placez la batterie dans son support (Figure 35).
2. Branchez le câble positif (rouge) de la batterie à
la borne positive (+) à l'aide des fixations retirées
précédemment.
3. Branchez le câble négatif (-) de la batterie à la
borne négative (-) à l'aide des fixations retirées
précédemment.
4. Placez le capuchon rouge sur la borne positive
(rouge) de la batterie.
5. Fixez la batterie en place à l'aide de la sangle de
maintien (Figure 35).
6. Abaissez le siège.

Entretien des fusibles

Le système électrique est protégé par des fusibles. Il ne
requiert donc pas d'entretien. Toutefois, si un fusible
grille, contrôlez la pièce ou le circuit pour vérifier son
état et vous assurer qu'il n'y a pas de court-circuit.
Fusible :
• Principal F1 – 30 A, à lame
• Circuit de charge F2 – 25 A, à lame
35
Figure 36
3. Fil rouge (+) du chargeur
4. Fil noir (-) du chargeur
