9
|
Installation électrique
Guide de référence installateur
58
a-A
a-C
e-A

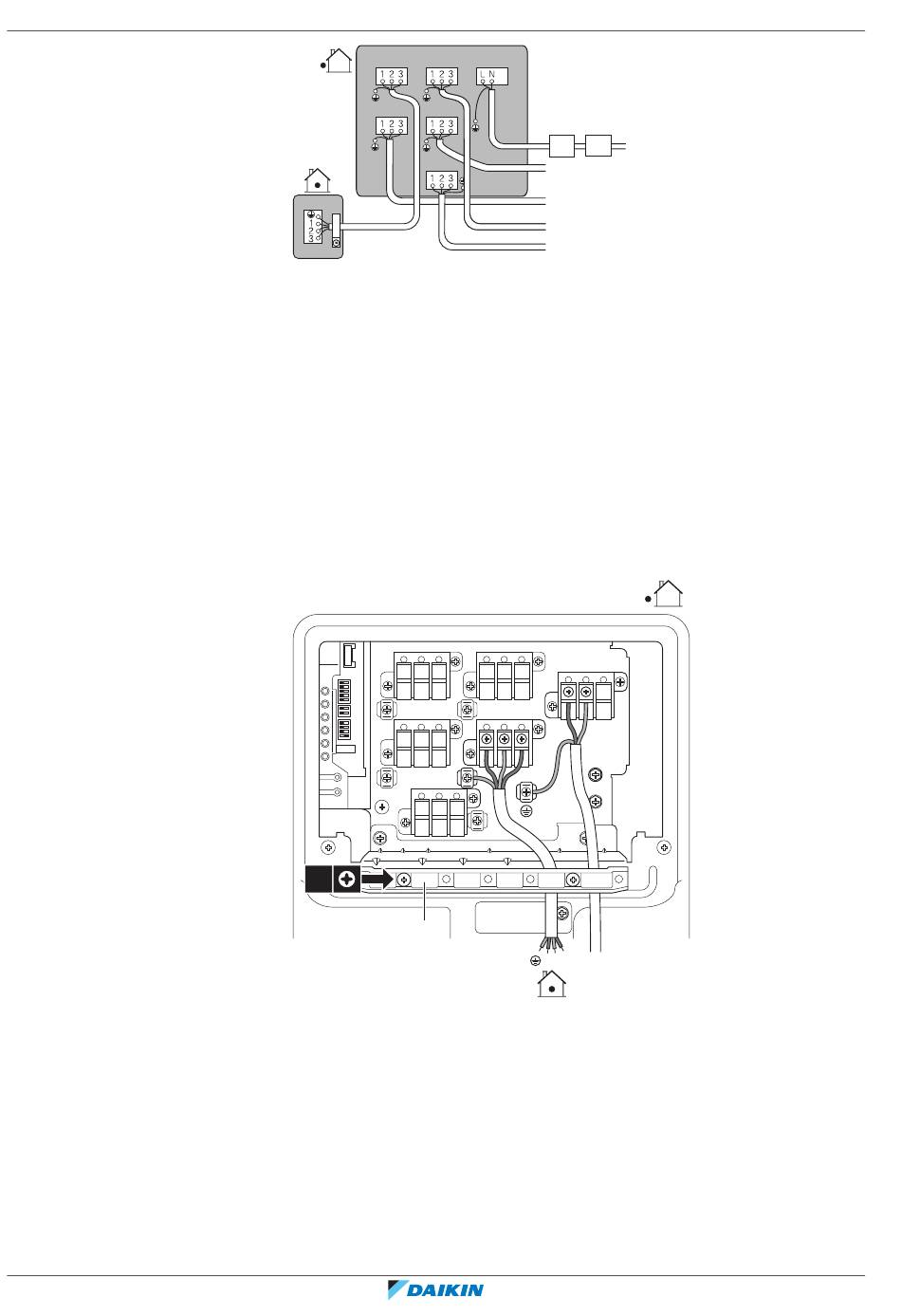

a Borne pour local (A, B, C, D, E)*
b Disjoncteur
c Dispositif de courant résiduel
d Câble d'alimentation
e Fil d'interconnexion pour local (A, B, C, D, E)*
* Peut différer selon le modèle.
5 Serrez fermement les vis des bornes à l'aide d'un tournevis Philips.
6 Vérifiez que les fils ne se débranchent pas en les tirant légèrement.
7 Fixez fermement le support de fil afin d'éviter toute contrainte externe sur les
extrémités du fil.
8 Passez le câblage à travers l'encoche située au bas de la plaque de protection.
9 Assurez-vous que le câblage électrique n'est pas en contact avec la tuyauterie
de gaz.
2×
a Support de fil
10 Remettez en place le couvercle du coffret électrique et le couvercle de
service.
a-B
a-D
b
a-E
e-D
e-C
e-B
e-E
L N
1 2 3
a
1 2 3
c
d
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
4P600463-1D – 2021.03
Série Split R32
