9.2 Raccordement du câblage électrique à l'unité extérieure
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Série Split R32
4P600463-1D – 2021.03
Modèle
3MXM40
2MXM68,
3AMXM52,
3AMXF52,
3MXF52,
3MXM52,
3MXF68,
3MXM68,
4MXM68
4MXM80
5MXM90
Équipement électrique conforme à la norme EN/IEC 61000-3-12 (norme technique
européenne/internationale définissant les seuils pour les courants harmoniques
produits par les équipements raccordés à des systèmes basse tension publics, avec
un courant d'entrée de >16 A et ≤75 A par phase).

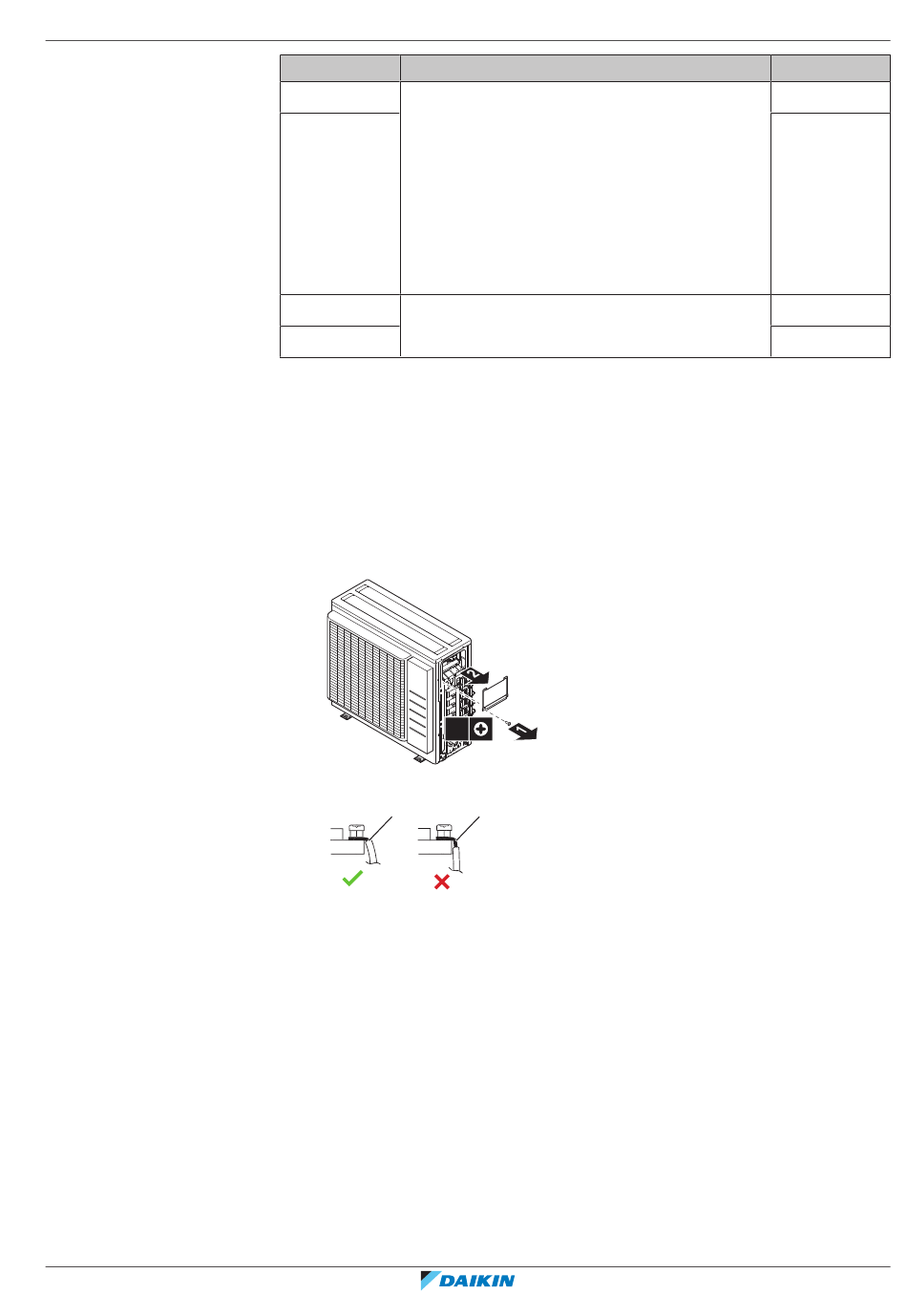

1 Retirez le couvercle du coffret électrique (1 vis).
1×
2 Dénudez les fils (20 mm).
a
a Dénudez l'extrémité du fil jusqu'à ce point
b Une longueur de fil dénudé excessive peut provoquer un choc électrique ou une
fuite
3 Raccordez les fils entre les unités intérieure et extérieure de sorte que les
numéros de bornes correspondent. Veillez à ce que les symboles pour la
tuyauterie et le câblage correspondent.
4 Veillez à connecter le bon câblage au bon local.
A
Câble à 3 conducteurs 2,5 mm
H05RN-F (60245 IEC 57)
H07RN-F (60245 IEC 66)
Câble à 3 conducteurs 4,0 mm
H07RN-F (60245 IEC 66)
Câble à 3 conducteurs 4,0 mm
H07RN-F (60245 IEC 66)
b
9
Installation électrique
|
B
2
16 A
20 A
2
2
25 A
32 A
Guide de référence installateur
57
