6
|
Installation de l'unité

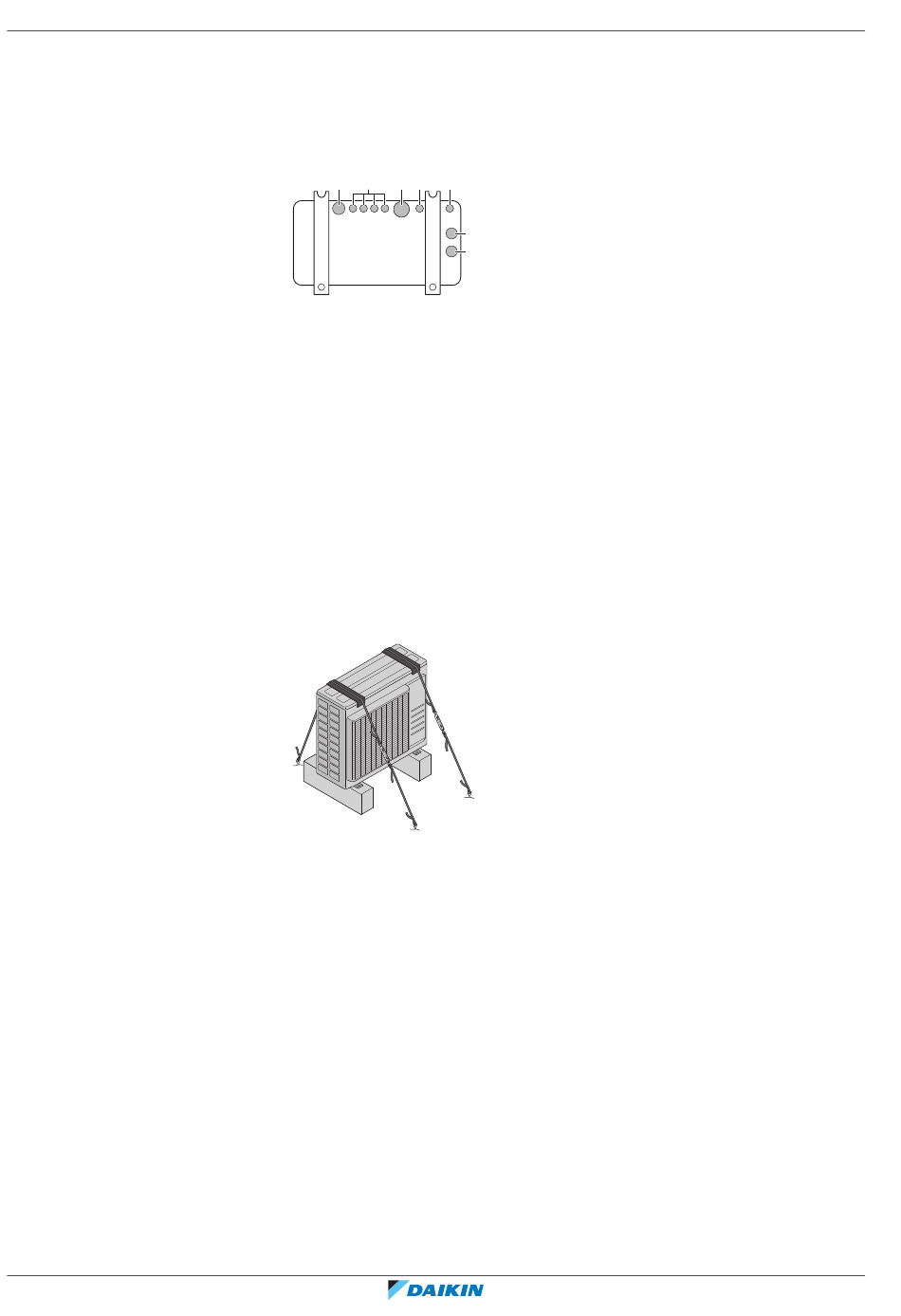

Fermer les orifices de drainage et attacher le raccord de drainage
6.3.6 Protection de l'unité extérieure contre les chutes
Guide de référence installateur
34
1 Installez des bouchons de vidange (accessoire f) et (accessoire g). Assurez-
vous que les bouchons de drainage couvrent les bords des trous
complètement.
2 Installez le raccord de drainage.
a
b
c
b
a Orifice de drainage. Installez un bouchon de vidange (grand).
b Orifice de drainage. Installez un bouchon de vidange (petit).
c Orifice de drainage pour raccord de drainage
Si l'unité est installée dans un lieu où des vents forts peuvent la faire basculer,
prenez les mesures suivantes:
1 Préparez 2 câbles comme indiqué sur l'illustration suivante (à fournir).
2 Placez les 2 câbles sur l'unité extérieure.
3 Insérez une feuille en caoutchouc entre les câbles et l'unité extérieure de
manière à ce que les câbles ne rayent pas la peinture (à fournir).
4 Fixez les extrémités des câbles.
5 Serrez les câbles.
b
a
a
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Série Split R32
4P600463-1D – 2021.03
