9.1.2 Directives de raccordement du câblage électrique
2MXM68+3(A)MXM+3(A)MXF+4MXM+5MXM
Série Split R32
4P600463-1D – 2021.03
DANGER: RISQUE D'ÉLECTROCUTION
Toutes les parties électriques (y compris les thermistances) sont alimentées par
l'alimentation. Ne les touchez pas à mains nues.
DANGER: RISQUE D'ÉLECTROCUTION
Coupez l'alimentation électrique pendant plus de 10 minutes et mesurez la tension
aux bornes des condensateurs du circuit principal ou des composants électriques
avant de procéder aux réparations. Vous ne pouvez pas toucher les composants
électriques avant que la tension soit inférieure à 50 V CC. Reportez-vous au schéma
de câblage pour connaître l'emplacement des bornes.

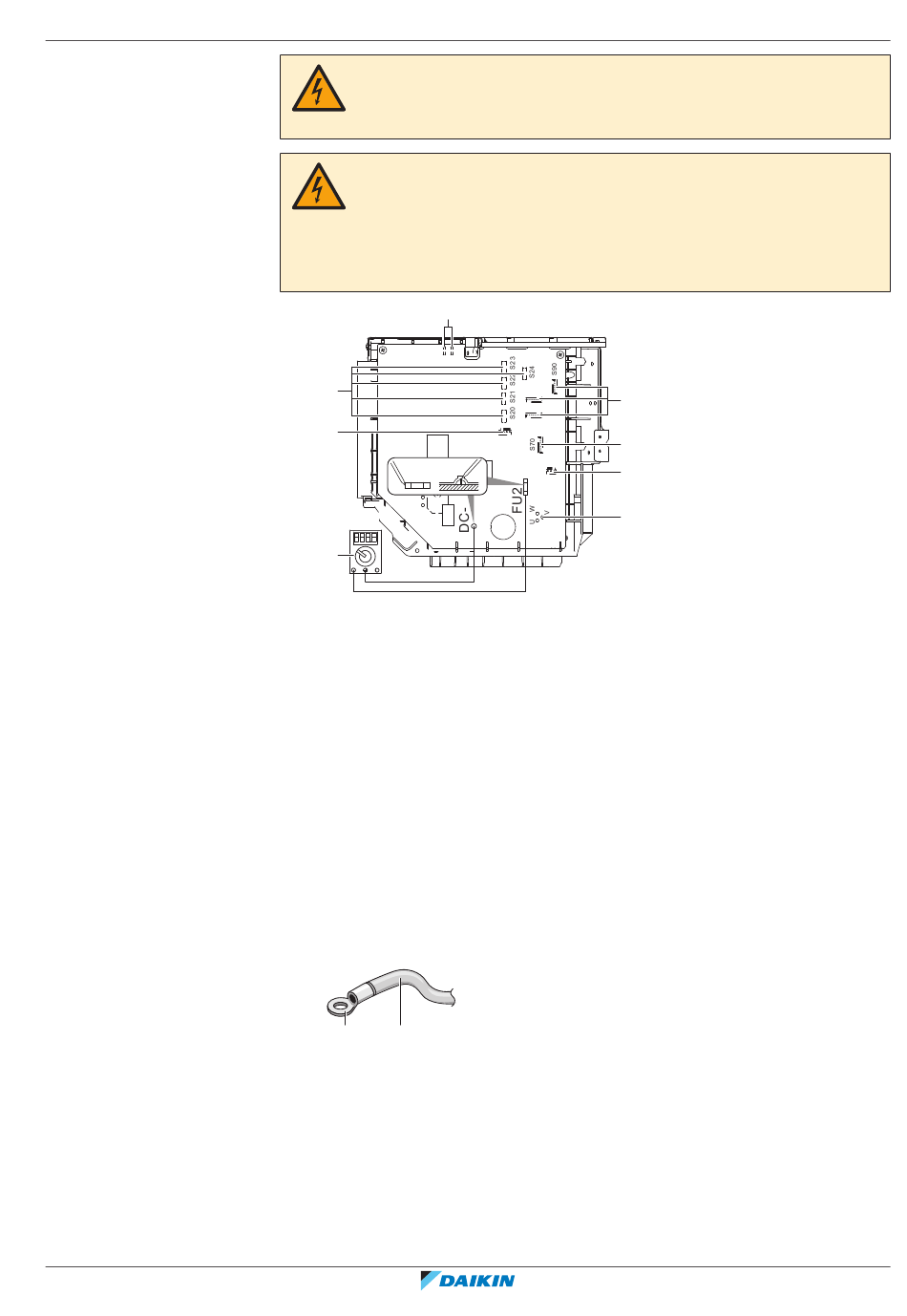

a
AL2 AL1
b
c
FU2
DC(-)
DC
d
DC
AC
a AL1, AL2 - connecteur du fil conducteur de l'électrovanne*
b S20~24 - connecteur du fil conducteur de la soupape de détente électronique (local
A, B, C, D, E)*
c S40 – connecteur du fil conducteur de relais de surcharge thermique et de
pressostat de haute pression*
d Multimètre (plage de tension DC)
e S90~93 – connecteur du fil conducteur de thermistance
f S70 – connecteur du fil conducteur du moteur de ventilateur
g S80 - connecteur du fil conducteur de vanne 4 voies
h Connecteur du fil conducteur de compresseur
* Peut différer selon le modèle.
Gardez ce qui suit à l'esprit:
▪
Si vous utilisez des fils à conducteur toronné, installez une borne à sertissure
ronde à l'extrémité. Placez la borne à sertissure ronde sur le fil jusqu'à la partie
couverte et fixez la borne à l'aide de l'outil adapté.
b
a
a Fil à conducteur toronné
b Borne à sertissure ronde
▪
Installez les fils comme suit:
9
S92
e
S93
f
S40
g
S80
h
Installation électrique
|
Guide de référence installateur
