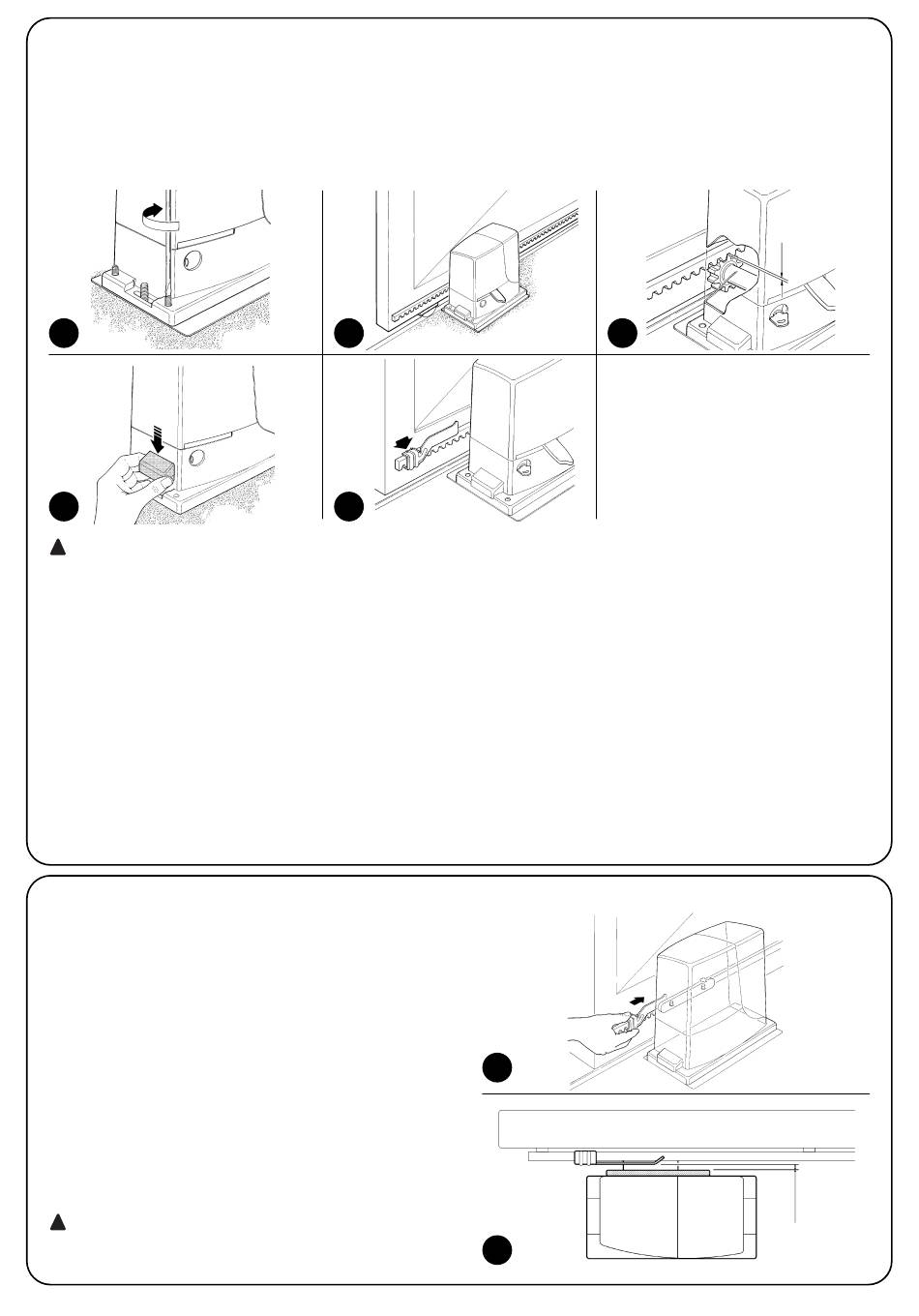

Als er reeds een tandheugel aanwezig is, dient u de stelschroeven af
te stellen zoals dat op afbeelding 8 te zien is zodat het rondel van
ROBUS zich op de juiste hoogte bevindt waarbij er een speling van
1÷2 mm met de tandheugel is. Anders dient u voor het bevestigen
van de tandheugel als volgt te werk te gaan:
6. Ontgrendel de reductiemotor zoals dat in de paragraaf "Ontgren-
deling en handmatige manoeuvre" in het hoofdstuk "Aanwijzingen
en aanbevelingen bestemd voor de gebruiker van de reductie-
8
11
!
Om te voorkomen dat het gewicht van de vleugel op de reduc-
tiemotor komt te rusten is het belangrijk dat er tussen de tand-
heugel en het rondsel van een speling van 1÷2 mm is zoals u op
afbeelding 10 kunt zien.
8. Verschuif de vleugel en gebruik bij het bevestigen van de andere ele-
menten steeds het rondsel als uitgangspunt.
9. Zaag het overgebleven deel aan het andere uiteinde van de tand-
heugel af.
10. Probeer nu de vleugel verschillende malen in de openings- en sluitrichting
te verschuiven en controleer of de tandheugel recht over het rondsel loopt
met een foutuitlijning van ten hoogste 5 mm. En dat de speling van 1÷2
mm tussen rondsel en tandheugel daadwerkelijk aanwezig is.
11. Draai de bevestigingsmoeren van de reductiemotor krachtig aan en
verzeker u er zo van dat deze stevig vast op de grond zit; bedek de
bevestigingsmoeren met de daarvoorbestemde kapjes zoals op
afbeelding 11 te zien is.
3.3) Bevestiging van de beugels voor de eindaanslag in de uitvoeringen met inductieve naderingsschakelaar als eindschakelaar
Voor de uitvoeringen RB600P en RB1000P die een inductieve nade-
ringsschakelaar als eindschakelaar toepassen, dient u de beugels
voor de eindaanslagen als volgt te bevestigen.
1. Breng de vleugel handmatig in de openingsstand en laat haar op een
afstand van tenminste 2 - 3 cm van de mechanische stop tot stil-
stand komen.
2. Verschuif de beugel op de tandheugel in de openingsrichting totdat
het desbetreffende ledlampje uit gaat, zoals dat op afbeelding 13 te
zien is. Verschuif de beugel nog tenminste 2 cm en zet de beugel
vervolgens met de bijbehorende pennen op de tandheugel vast.
3. Breng de vleugel handmatig in de sluitstand en laat haar op een afstand
van tenminste 2 - 3 cm van de mechanische stop tot stilstand komen.
4. Verschuif de beugel op de tandheugel in de sluitrichting totdat het
desbetreffende ledlampje uit gaat. Verschuif de beugel nog ten-
minste 2 cm en zet de beugel vervolgens met de bijbehorende
pennen op de tandheugel vast.
!
Bij de finductieve naderingsschakelaar als eindschakelaar
ligt de optimale afstand van de beugel tussen de 3 en 8 mm,
zoals dat op afbeelding 14 is aangegeven.
164
motor ROBUS" aangegeven is.
7. Open de vleugel helemaal, laat het eerste gedeelte van de tand-
heugel op het rondsel rusten en controleer of het begin van de
tandheugel overeenkomt met het begin van de vleugel zoals dat
op afbeelding 9 te zien is. Controleer of er tussen rondsel en
tandheugel een speling van 1÷2 mm is, en bevestig de tandheu-
gel vervolgens met de juiste middelen op de vleugel.
9
12
12. Bevestig de beugels voor de eindaanslagen zoals hieronder
beschreven wordt (voor de uitvoeringen RB600P en RB1000P dient
u de beugels te bevestigen zoals in paragraaf "3.3 Bevestiging van
de beugels voor de eindaanslagen in de uitvoeringen met inductie-
ve naderingsschakelaar" beschreven is):
• Breng de vleugel handmatig in de openingsstand en laat haar op
een afstand van tenminste 2 - 3 cm van de mechanische stop tot
stilstand komen.
• Verschuif de beugel op de tandheugel in de openingsrichting totdat
de eindaanslag in werking treedt. Verschuif de beugel nog tenmin-
ste 2 cm en zet de beugel vervolgens met de bijbehorende pennen
op de tandheugel vast, zoals dat op afbeelding 12 te zien is.
• Doe hetzelfde voor de eindaanslag sluiting.
13.Vergrendel de reductiemotor zoals in de paragraaf "Ontgrende-
ling en handmatige manoeuvre" in het hoofdstuk "Aanwijzingen
en aanbevelingen bestemd voor de gebruiker" aangegeven is.
13
14
1÷2
10
3÷8
