7.3.2) Entrada STOP
STOP es la entrada que provoca la parada inmediata de la manio-
bra seguida de una breve inversión. En esta entrada se pueden
conectar los dispositivos con salida con contacto normalmente
abierto "NA", normalmente cerrado "NC" o dispositivos con salida
de resistencia constante 8,2K , por ejemplo bandas sensibles.
Al igual que para el BlueBUS, la central reconoce el tipo de disposi-
tivo conectado en la entrada STOP durante la etapa de aprendizaje
(véase el párrafo "7.3.6 Aprendizaje de otros dispositivos"); poste-
riormente, se provoca un STOP cuando se produce cualquier varia-
ción respecto del estado memorizado.
Con algunas soluciones oportunas es posible conectar varios dis-
positivos en la entrada STOP, incluso de diferentes tipos:
• Diversos dispositivos NA pueden conectarse en paralelo entre sí
sin límites de cantidad.
• Diversos dispositivos NC pueden conectarse en serie entre sí, sin
límites de cantidad.
7.3.3) Fotocélulas
El sistema "BlueBus" permite, mediante el direccionamiento con los
puentes correspondientes, que la central reconozca las fotocélulas
y asignarles la función correcta de detección. La operación de direc-
cionamiento se realiza tanto en el TX como en el RX (colocando los
puentes de conexión de la misma manera), comprobando que no
haya otros pares de fotocélulas con la misma dirección.

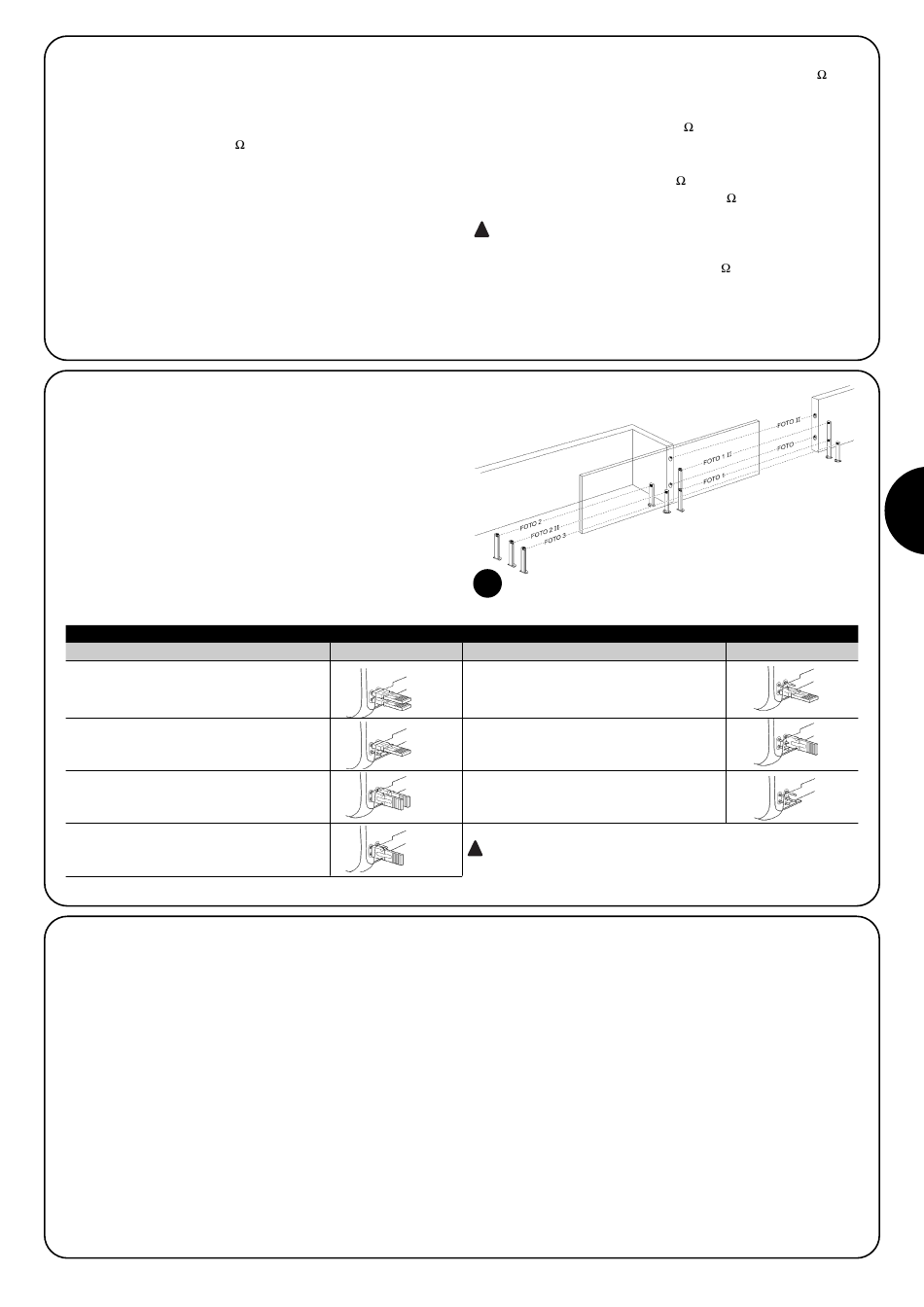

En una automatización para puertas de correderas con el ROBUS es
posible instalar las fotocélulas según la representación de la figura 24.
Después de la instalación o desinstalación de fotocélulas, en la cen-
tral habrá que ejecutar la etapa de aprendizaje, tal como descrito en
el párrafo "7.3.6 Aprendizaje de otros dispositivos".
Tabla 13: direcciones de las fotocélulas
Fotocélula
FOTO
Fotocélula exterior h = 50
con accionamiento en el cierre
FOTO II
Fotocélula exterior h = 100
con accionamiento en el cierre
FOTO 1
Fotocélula interior h = 50
con accionamiento en el cierre
FOTO 1 II
Fotocélula interior h = 100
con accionamiento en el cierre
7.3.4) Fotosensor FT210B
El fotosensor FT210B une, en un solo dispositivo, un sistema de
limitación de la fuerza (tipo C según la norma EN12453) y un detec-
tor de presencia de obstáculos presentes en el eje óptico entre
transmisor TX y receptor RX (tipo D según la norma EN12453). En el
fotosensor FT210B las señales del estado de la banda sensible se
envían mediante el rayo de la fotocélula integrando los 2 sistemas en
un solo dispositivo. La parte transmisora, situada en la hoja móvil, es
alimentada con baterías eliminando así los antiestéticos sistemas de
conexión; unos circuitos especiales reducen el consumo de la bate-
ría para garantizar una duración de hasta 15 años (véanse los deta-
lles de la evaluación en las instrucciones del producto).
Un solo dispositivo FT210B, combinado con una banda sensible
(ejemplo TCB65), permite alcanzar el nivel de seguridad de la "ban-
da sensible principal" exigido por la norma EN12453 para cualquier
"tipo de utilización" y "tipo de activación".
• Dos dispositivos con salida de resistencia constante 8,2K
den conectarse en paralelo; si hubiera más de 2 dispositivos,
entonces todos deben conectarse "en cascada" con una sola
resistencia de terminación de 8,2K .
• La combinación NA y NC puede efectuarse colocando los 2 con-
tactos en paralelo con la precaución de colocar, en serie al con-
tacto NC, una resistencia de 8,2K (esto permite también la com-
binación de 3 dispositivos: NA, NC y 8,2K ).
!
Si la entrada STOP se utiliza para conectar los disposi-
tivos con funciones de seguridad, sólo los dispositivos con
salida con resistencia constante 8,2K
goría de seguridad 3 contra las averías, según la norma
EN 954-1.
24
Puentes
Fotocélula
FOTO 2
Fotocélula exterior
con accionamiento en la apertura
FOTO 2 II
Fotocélula interior
con accionamiento en la apertura
FOTO 3
Fotocélula única
que cubre todo el automatismo
!
La instalación de FOTO 3 junto con FOTO II requiere que la posi-
ción de los elementos que forman la fotocélula (TX-RX) respete la
advertencia indicada en el manual de instrucciones de las fotocélulas.
El fotosensor FT210B, combinado con bandas sensibles "resistivas"
(8,2Kohm), es seguro para una avería única (categoría 3 según EN
954-1). Dispone de un circuito especial antichoque que evita interfe-
rencias con otros detectores aunque no estén sincronizados y per-
mite añadir otras fotocélulas; por ejemplo, si pasan vehículos velo-
ces pesados donde normalmente se pone una segunda fotocélula a
1 m del piso.
Para más informaciones sobre los métodos de conexión y de direc-
cionamiento, véase el manual de instrucciones de FT210B.
pue-
garantizan la cate-
E
Puentes
121
