3) Installazione
!
L'installazione di ROBUS deve essere effettuata da personale qualificato, nel rispetto di leggi, norme e regolamenti e di
quanto riportato nelle presenti istruzioni.
3.1) Verifiche preliminari
Prima di procedere con l'installazione di ROBUS è necessario ese-
guire questi controlli:
• Verificare che tutto il materiale da utilizzare sia in ottimo stato, adat-
to all'uso e conforme alle norme.
• Verificare che la struttura del cancello sia adatta ad essere auto-
matizzata.
• Verificare che peso e dimensioni dell'anta rientrino nei limiti di
impiego riportati nel capitolo "2.1 Limiti d'impiego"
• Verificare, confrontando con i valori riportati nel capitolo "8 Carat-
teristiche tecniche", che la forza necessaria per mettere in movi-
mento l'anta sia inferiore a metà della "Coppia massima" e che la
forza necessaria per mantenere in movimento l'anta sia inferiore a
metà della "Coppia nominale"; viene consigliato un margine del
50% sulle forze perché le condizioni climatiche avverse possono
far aumentare gli attriti.
• Verificare che in tutta la corsa del cancello, sia in chiusura che in
apertura, non ci siano punti con maggiore attrito.
• Verificare che non vi sia pericolo di deragliamento dell'anta e che
non ci siano rischi di uscita dalle guide
• Verificare la robustezza degli arresti meccanici di oltre corsa con-
trollando che non vi siano deformazioni anche se l'anta dovesse
sbattere con forza sull'arresto.
• Verificare che l'anta sia in equilibrio cioè non deve muoversi se
lasciata ferma in una qualsiasi posizione.
• Verificare che la zona di fissaggio del motoriduttore non sia sog-
getta ad allagamenti; eventualmente prevedere il montaggio del
motoriduttore adeguatamente sollevato da terra.
3.2) Fissaggio del motoriduttore
Se la superficie di appoggio è già esistente il fissaggio del motori-
duttore dovrà avvenire direttamente sulla superficie utilizzando ade-
guati mezzi ad esempio attraverso tasselli ad espansione. Altrimen-
ti, per fissare il motoriduttore:

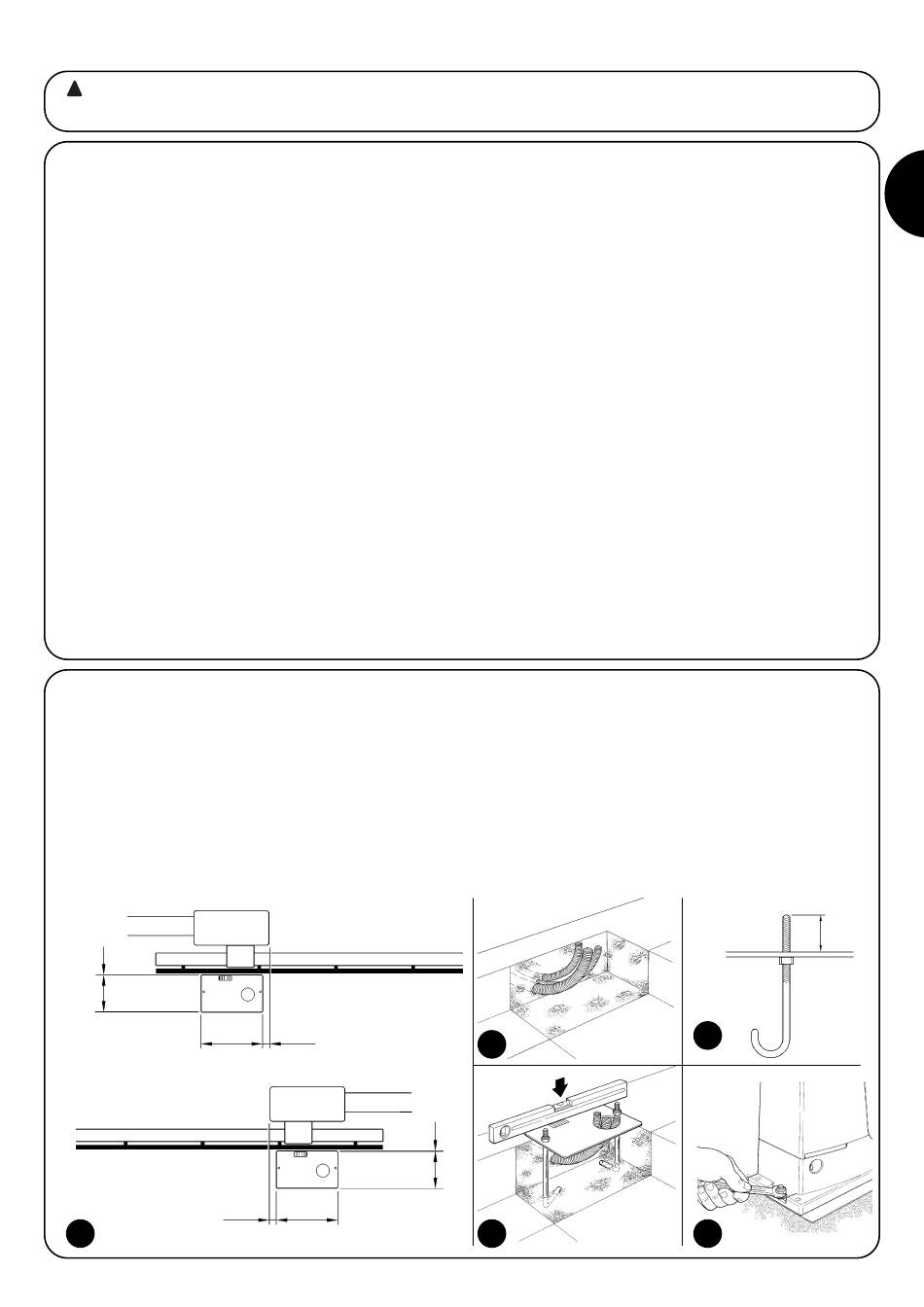

1. Eseguire uno scavo di fondazione di adeguate dimensioni usan-
do come riferimento al quote indicate in figura 3.
2. Predisporre uno o più tubi per il passaggio dei cavi elettrici come
in figura 4.
3. Assemblare le due zanche sulla piastra di fondazione ponendo un
dado sotto ed uno sopra la piastra; il dado sotto la piastra va
0÷10
192
3
330 0÷50
0÷50 330
• Verificare che la zona di fissaggio del motoriduttore permetta lo
sblocco ed una manovra manuale facile e sicura.
• Verificare che i punti di fissaggio dei vari dispositivi siano in zone
protette da urti e le superfici siano sufficientemente solide.
• Evitare che le parti dell'automatismo possano venir immerse in
acqua o in altre sostanze liquide.
• Non porre ROBUS vicino a fiamme o fonti di calore; in atmosfere
potenzialmente esplosive, particolarmente acide o saline; questo
può danneggiare ROBUS ed essere causa di malfunzionamenti o
situazioni di pericolo.
• Nel caso sia presente un porta di passaggio interna all'anta oppu-
re una porta sull'area di movimento dell'anta, occorre assicurarsi
che non intralci la normale corsa ed eventualmente provvedere
con un opportuno sistema di interblocco
• Collegare la centrale ad una linea di alimentazione elettrica dotata
di messa a terra di sicurezza.
• La linea di alimentazione elettrica deve essere protetta da un ade-
guato dispositivo magnetotermico e differenziale.
• Sulla linea di alimentazione dalla rete elettrica è necessario inserire
un dispositivo di sconnessione dell'alimentazione (con categoria di
sovratensione III cioè distanza fa i contatti di almeno 3,5mm) oppu-
re altro sistema equivalente ad esempio una presa e relativa spina.
Se il dispositivo di sconnessione dell'alimentazione non è in pros-
simità dell'automazione deve disporre di un sistema di blocco con-
tro la connessione non intenzionale o non autorizzata.
avvitato come in figura 5 in modo che la parte filettata sporga cir-
ca 25÷35 mm sopra la piastra.
4. Effettuare la colata di calcestruzzo e, prima che inizi la presa, por-
re la piastra di fondazione alle quote indicate in figura 3; verifica-
re che sia parallela all'anta e perfettamente in bolla, figura 6.
Attendere la completa presa del calcestruzzo.
5. Togliere i 2 dadi superiori alla piastra quindi appoggiarvi il motori-
duttore; verificare che sia perfettamente parallelo all'anta poi avvi-
tare leggermente i 2 dadi e rondelle in dotazione come in figura 7.
4
0÷10
192
6
25÷35
5
7
