3.4) Instalowanie innych urządzeń
Wykonać instalację innych, przewidzianych urządzeń, przestrzegając odpowiednich instrukcji. Sprawdzić w paragrafie „3.6 Opis połączeń elek-
trycznych" i na rys. 2, jakie urządzenia mogą być podłączone do siłownika ROBUS.
3.5) Połączenia elektryczne
!
Wszystkie podłączenia elektryczne muszą być wykonane
po odcięciu napięcia do urządzenia i z odłączonym
ewentualnym akumulatorem awaryjnym.
1. Aby zdjąć pokrywę zabezpieczającą i dostać się do elektronicznej
centrali sterującej siłownika ROBUS, należy wykręcić śrubę z boku
obudowy i zdjąć pokrywę, pociągając ją w górę.
2. Wyjąć gumową przelotkę, która zamyka otwór na przewody i
przełożyć wszystkie przewody połączeniowe do różnych urządzeń,
pozostawiając naddatek 20÷30cm od wyliczonej długości. Patrz
tabela 5 dla rodzaju przewodu i rys. 2 dla podłączeń.
3. Za pomocą opaski zaciskowej związać wszystkie przewody, które
wchodzą do siłownika, nieco poniżej otworu do wprowadzenia
15
LUCYB
17
W celu podłączenia dwóch silników na przeciwległych skrzydłach patrz paragraf "7.3.5 ROBUS w trybie Slave".
S.C.A.
przewodów. Na przelotce z gumy wyciąć otwór o średnicy mniejszej
od średnicy wiązki zebranych przewodów i założyć ją na przewody,
doprowadzając aż do opaski zaciskowej, a następnie umieścić
przelotkę w gnieździe otworu przelotowego przewodów. Założyć
drugą opaskę zaciskową ponad przelotką.
4. Podłączyć przewód zasilający do odpowiedniego zacisku, tak jak
pokazano na rys. 15, następnie, za pomocą opaski zaciskowej
unieruchomić przewód na najbliższym oczku w obudowie.

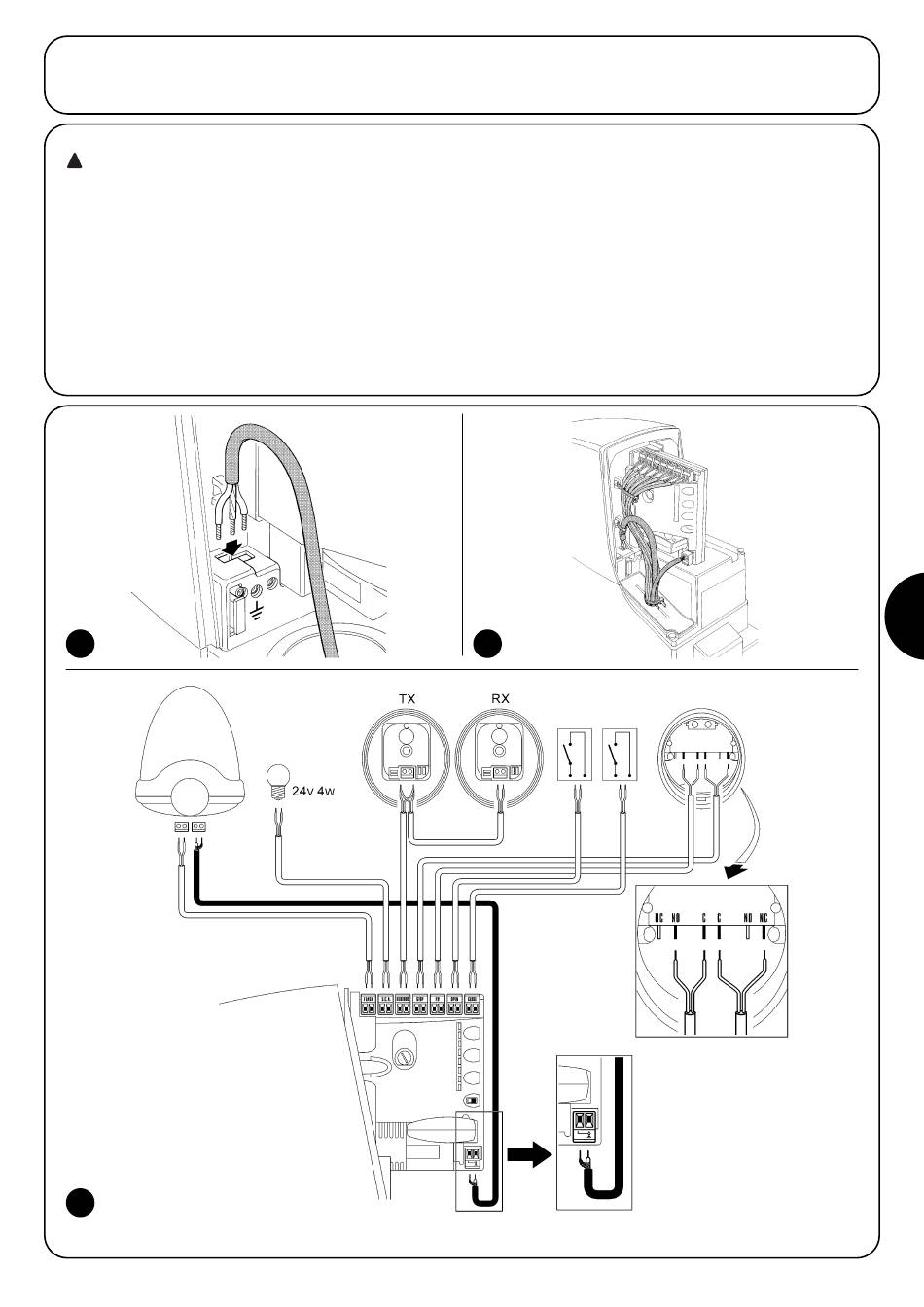

5. Wykonać podłączenia przewodów zgodnie ze schematem na rys.
17. Dla ułatwienia tej operacji zaciski są wyjmowane.
6. Po ukończeniu podłączeń należy unieruchomić przewody następną
opaską zaciskową na drugim uchwycie, a nadmiar przewodu
antenowego należy umocować z innymi przewodami za pomocą
opaski zaciskowej tak, jak pokazano na rys. 16.
