LED bicolore
Entrées :
C 0/12V Refroidissement/Chauffage
H/C
0-10V Puissance de compresseur
ON
Terre Signal mise à la terre classique
Entrées de commande externes pour le contrôle direct de l'unité extérieure inverter, par des signaux basse
tension externes. Les entrées sont isolées des circuits d'alimentation 230 VCA de façon galvanique.
ON – Entrée analogique 0 à 10 VCC
En fonction du réglage du module, elle peut être utilisée de diverses façons :
Entrée directe de demande de puissance de compresseur, dans la plage de 0 à 100 % de sa puissance
•
nominale, par ex. en cas de mesure supérieure et système de contrôle. Dans ce mode n'est utilisée qu'une
fonction de limite de température du capteur ETS-A. La demande de puissance est également indiquée par le
clignotement de la LED bicolore, dans la plage de 14 niveaux de puissance. À une tension d'entrée de 0 VCC,
ce qui correspond au niveau de puissance 0 %, est générée la commande d'arrêt ARRÊT COMPRESSEUR.
Note : L'entrée ON peut également être commandée par le signal de tension de la borne +12 par
contact exempt de tension (par ex. thermostat). Ensuite, l'unité extérieure fonctionnera en mode
marche/arrêt.
D'autres caractéristiques et fonctions de l'unité extérieure inverter seront
maintenues (y compris démarrage progressif du compresseur).
Limitation de la puissance maximale du compresseur. Lors du contrôle de la température
•
interne, la puissance de compresseur maximale peut être limitée à une valeur de la plage de 0 à 100
%, par un signal d'entrée de 0 à 10 VCC (par ex. du diviseur résistif/potentiomètre 10 kOhm
connecté entre les bornes +12 et (terre)).
Opération de blocage. Lors du contrôle de la température interne, le fonctionnement du système
•
peut être bloqué en déconnectant le signal d'entrée de la borne ON (par ex. au tarif élevé de
l'électricité, en cas d'arrêt d'urgence, etc.).
H/C – Sélection du mode d'entrée « Refroidissement » ou « Chauffage ». La tension peut
être contrôlée à partir de la borne +12 via un contact exempt de tension ou par un signal
0/12 VCC à partir d'un système de contrôle supérieur. Le mode peut être commuté
pendant le fonctionnement de l'unité extérieure. Le mode sélectionné est indiqué par
une LED bicolore.

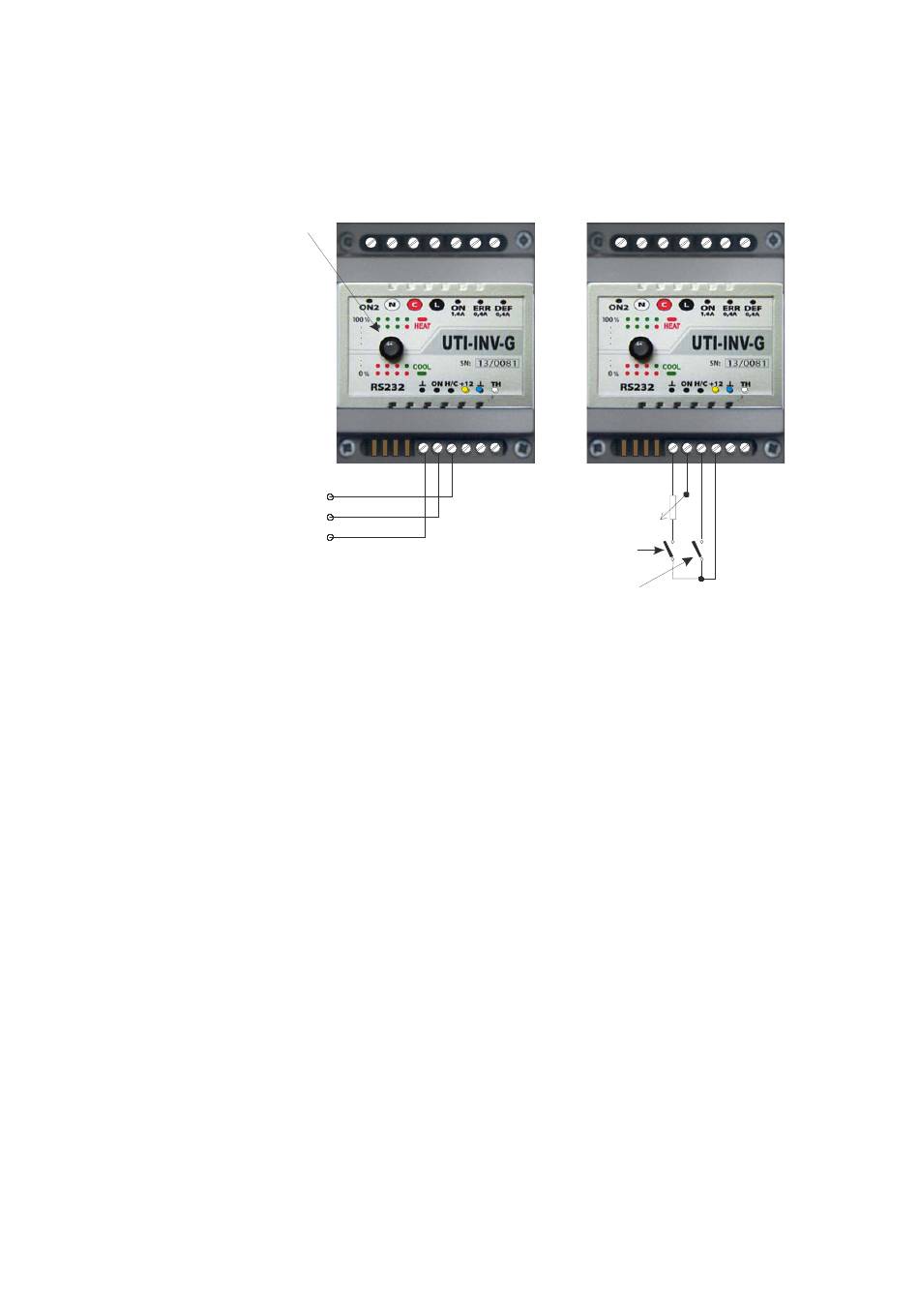

RACCORDEMENT ÉLECTRIQUE
Entrées de contrôle externe
Contrôle par des
signaux externes
Contrôle par des interrupteurs
Limite de puissance de
compresseur maximale
Marche/Arrêt
Refroidissement/Chauffage
10k
