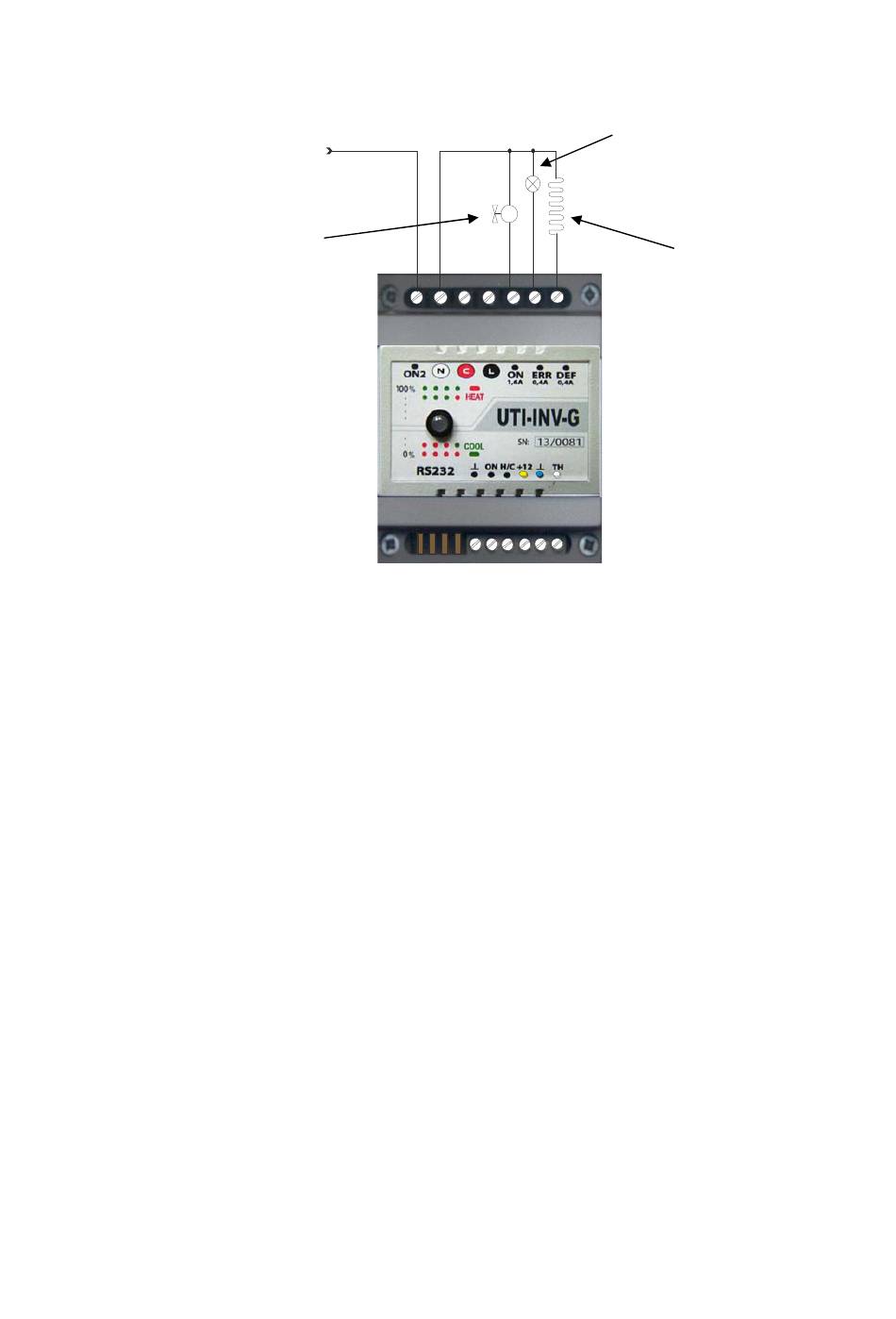

RACCORDEMENT ÉLECTRIQUE
Entrée ON2
Moteur de
ventilateur ou
pompe de
circulation
Les entrées et sorties externes 230 VCA sont équipées de commutateurs sans contact de type SSR,
électriquement raccordés au circuit d'approvisionnement électrique du module. Elles peuvent être
utilisées pour l'indication de statut ou l'alimentation des éléments électriques (par rapport au
courant de sortie autorisé maximal).
Note : Dans certains types particuliers de relais connectés aux sorties extérieures, l'inductance élevée
des bobines peut induire une fonction peu fiable s'ils sont commutés. Pour éviter cet incident,
veuillez utiliser des relais avec une protection contre les surtensions intégrée ou un redresseur
intégré, par exemple ELKO EP VS116 (308,316)K, TeSys LC-K06, FINDER coupler 3851 etc.
ON - Sortie « Fonctionnement du compresseur » (230 VCA/1,6 A max.)
La sortie est active
pouvez l'utiliser notamment pour contrôler le ventilateur d'évaporateur ou la pompe de circulation d'eau.
ERR - Sortie « Écran d'erreurs » (230 VCA/0,4 A max.)
La sortie est active en cas d'erreur de l'unité extérieure.
Note : En mode micro, cette fonctionnalité passe à bivalente - le contrôle du chauffage de backup -
DEF - Sortie « Fonctionnement de dégivrage » (230 VCA/0,4 A max.)
La sortie est active en mode de dégivrage de l'unité extérieure, pendant le chauffage. Le début du
signal DEF coïncide avec le début du mode de dégivrage. La fin du signal de DEF dépend de la
configuration du module. L'un de ces paramètres est possible :
3 minutes après la fin du dégivrage (réglage par défaut). Ce réglage est approprié, par ex. pour
•
le contrôle de l'élément chauffant (par ex. câble chauffant) pour le chauffage de la base et du
tuyau de vidange.
•
Quand la température de l'échangeur intérieur atteint 18 °C, elle peut être utilisée en mode AHU pour
la prévention de courant d'air au cours de l'opération de dégivrage. Cette option peut être activée par
le réglage du logiciel (température dégivrage retardé = activée).
ON2 - Entrée « ON_OFF » ou « Atténuation » (230 VCA/1 mA max.)
L'entrée ON2 peut être utilisée pour le système ON/OFF (réglage par défaut), par ex. pour bloquer
l'opération au tarif d'électricité élevé.
Note : En mode micro, cette fonctionnalité passe à l'Atténuation - changement de la courbe de chauffage
par le signal extérieur.
Entrées et sorties externes de 230 VAC
ON2
dans
le fonctionnement du compresseur (y compris la fonction de dégivrage). Vous
ON E R R DEF
N
Sortie de l'écran d'erreurs
Câble chauffant
8
