RACCORDEMENT ÉLECTRIQUE
Raccordement et fonctionnement des capteurs de température ETS
ETS-C:
ETS-D:
ETS-H:
1. Connectez le module UTI-INV-xx au PC à l'aide du logiciel UTI-SW avec un câble UTI-RS ou UTI-USB.

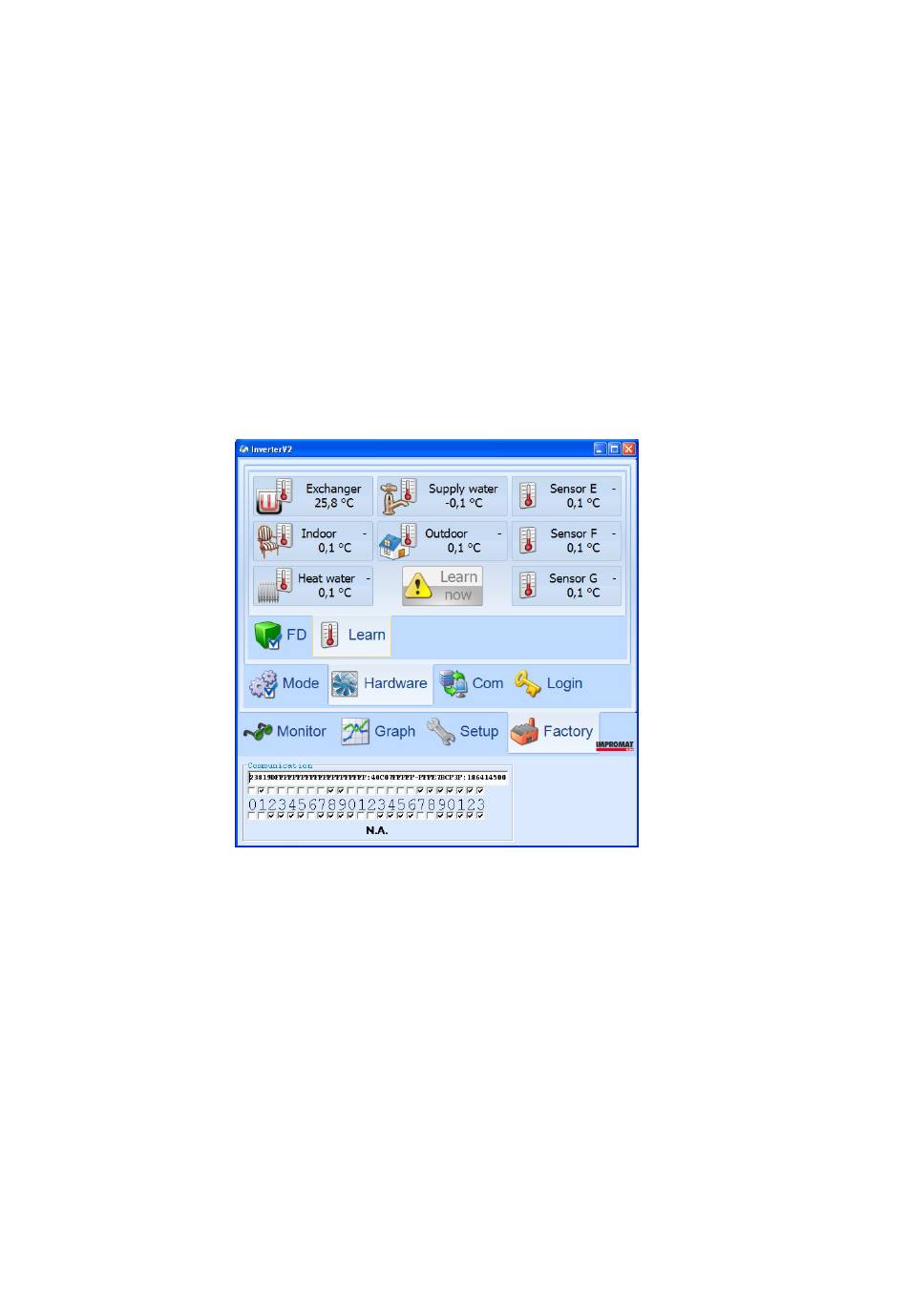

2. Exécutez UTI-SW et ouvrez le dossier « Usine » (code 1937).
3. Ouvrez la fenêtre « Apprendre » dans le dossier « Matériel ».
4. Connectez le capteur que vous souhaitez affecter à la borne du module UTI-INV-xx. Un seul capteur peut être
connecté !
5. Cliquez cinq fois pour positionner là où le capteur doit être affecté.
6. Quand le bouton « Apprendre maintenant » s'active, cliquez dessus.
7. La température du capteur assigné sera affichée dans la position pertinente.
8. Débranchez le capteur affecté. Raccordez un autre capteur pour l'adressage et répétez la procédure.
9. Connectez tous les capteurs appris au module. Vérifiez que toutes les valeurs de température sont affichées sur
les positions correctes.
11
