Manuel d'installation
4.
INSPECTION ET MANUTENTION
DE L'APPAREIL
Lors de la livraison de l'appareil le colis doit être inspecté et tout
dommage observé doit être signalé au service après vente.
Pendant l'installation de l'appareil, veuillez prendre en
compte les points suivants:
Manipulez l'appareil avec prudence
1
Maintenir l'appareil à la verticale selon la direction des
flèches sur le boîtier afin d'éviter d'endommager le
compresseur.
2
Choisissez à l'avance le chemin par lequel l'appareil
doit être transporté.
3
Transporter l'appareil dans son emballage d'origine.
4
Lors du levage de l'appareil, utilisez des protecteurs pour
éviter d'éventuels dommages et faites attention au centre
de gravité de l'unité.
5. INSTALLATION DE L'UNITÉ
INTÉRIEURE
5.1 Lieu d'installation
L'unité intérieure doit être installée dans un endroit qui
respecte les conditions suivantes :
Évitez de l'installer dans un espace étroit, cela qui pourrait
augmenter le bruit.
Le toit doit être plat et sa structure doit pouvoir
supporter le poids de l'unité intérieure.
Ni l'entrée ni la sortie doivent être obstruées
et l'influence de l'air extérieur est minimale.
Le débit d'air doit arriver dans toute la pièce.
Où la tuyauterie de connexion et le tuyau de
drainage peuvent être facilement enlevés.
Où il n'y a pas de radiations provenant de radiateurs.
Ne l'installez pas dans un lieu où l'air contient
beaucoup de sel. Si cela est inévitable, choisissez
un modèle anti-corrosif.
PRÉCAUTION
Maintenez l'unité intérieure, l'unité extérieure le câble d'alimentation
et le câble de communication à au moins 1 m de distance
des téléviseurs et des radios, afin d'éviter les interférences de
l'image et de son des appareils électroniques. (Le bruit peut être
généré en fonction des conditions dans lesquelles l'onde
électromagnétique est générée, même si la distance de 1 m est
respectée.)
5.2 Perçage et installation de la plaque
de montage

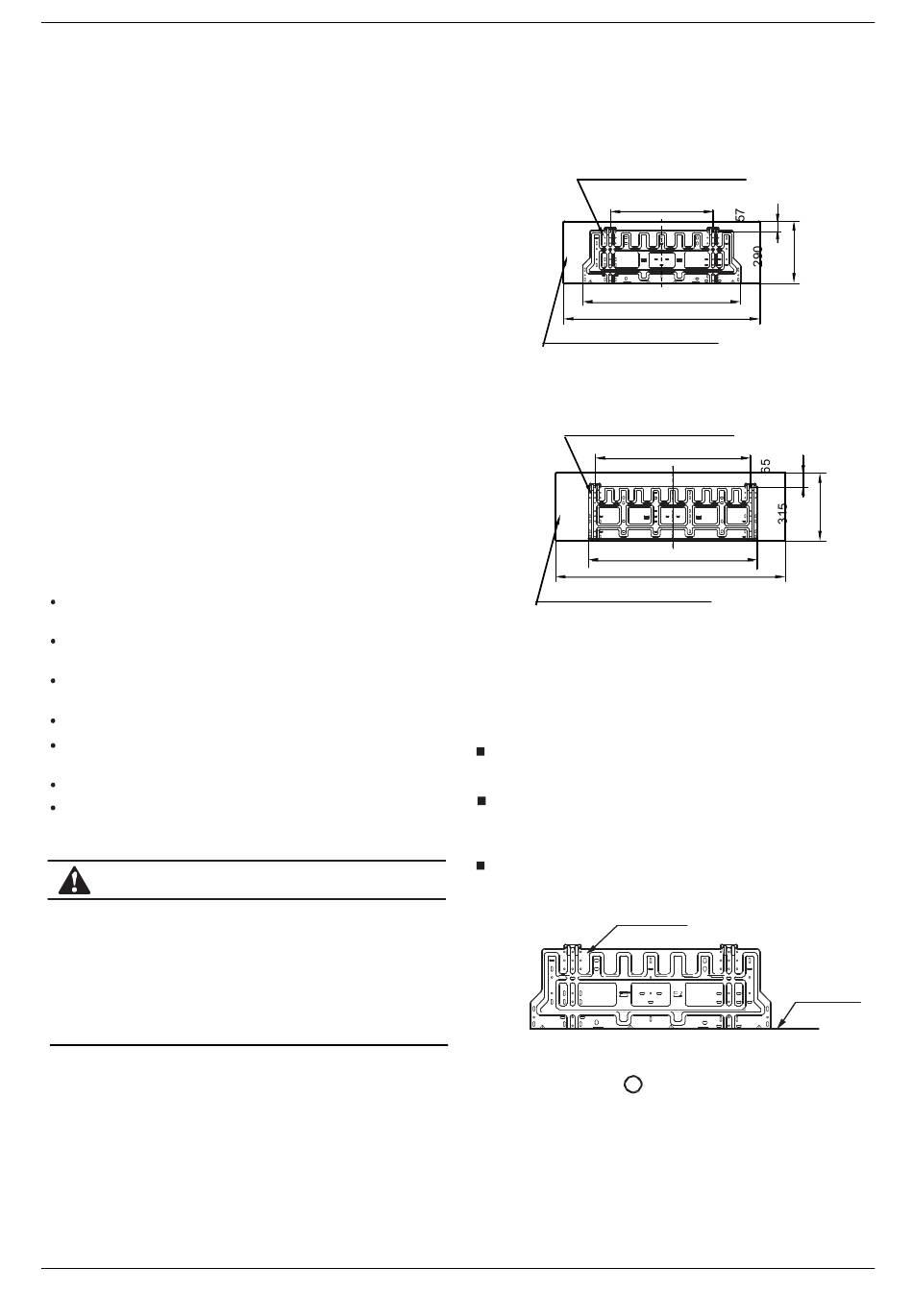

Dimensions de la plaque de montage (unité : mm)
MUP-07/09/12-W7
Plaque de montage
Dimensions de l'appareil
MUP-18-W7
Plaque de montage
Dimensions de l'appareil
1
Fixez la plaque de montage.
Installez la plaque de montage horizontalement sur les parties
structurelles du mur avec les espaces nécessaires autour.
Dans le cas de murs en briques, béton ou similaires, percer des trous
de 5 mm dans le perçage. Insérer le bouchon approprié pour les vis
de la plaque de montage.
Fixer la plaque de montage au mur.
Installation correcte
Plaque de montage
7
Ventilo-Convecteur Mural DC
462
712
915
Illustr.5-1
730
794
1070
Illustr.5-2
Ligne horizontale
Illustr.5-3
