RÉGLAGES
Dès que la lame est à 45° de la table :
Vérifier l'indicateur de biseau.
Si l'indicateur n'indique pas la marque 45º sur le rapporteur
d'angle de biseau, desserrer les vis d'ajustement de
l'indicateur et ajustez l'indicateur.
Resserrer les vis.
Quand tous les ajustements sont complets :
Réinstaller la garde de lame et griffes antirebond.

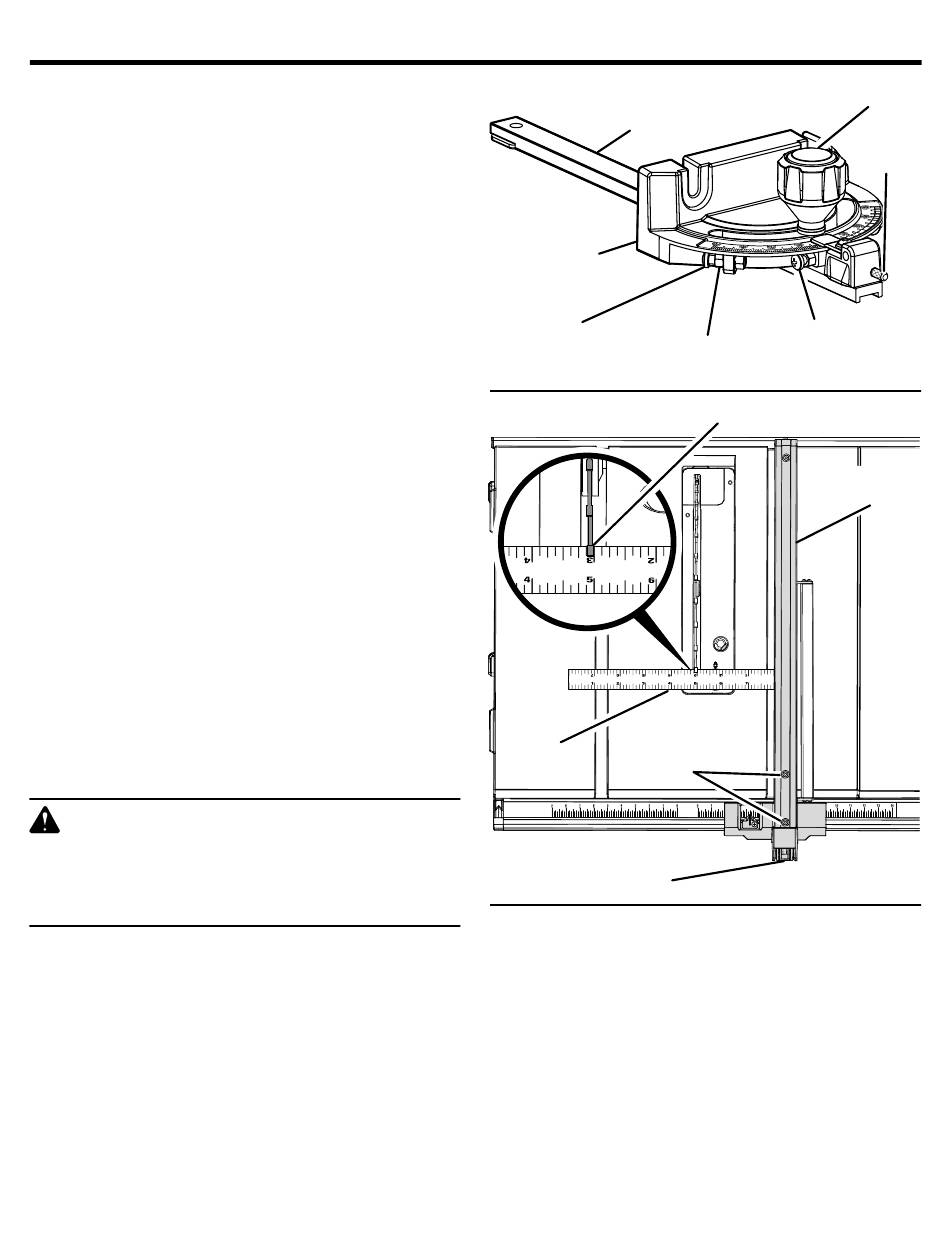

RÉGLAGE DU GUIDE D'ONGLET
Voir la figure 63.
Le guide d'onglet peut être réglé à 0˚ et plus ou moins 45˚ au
moyen de son axe de blocage et de ses vis d'arrêt.
NOTE : Le guide d'onglet permet d'effectuer des coupes en
biais de grande précision. Il est recommandé d'effectuer des
coupes d'essai lorsque les tolérances sont réduites.
Desserrer le bouton et tirer sur goupille de butée pour faire
tourner le guide d'onglet au-delà des vis d'arrêt.
Desserrer l'écrou de la vis d'arrêt à 0° se trouvant au niveau
de l'axe de blocage avec une clé de 8 mm.
Placer une équerre combinée la tige et la base du guide
d'onglet.
Si la tige n'est pas d'équerre, desserrer le bouton, ajuster
la tige et resserrer le bouton.
Régler la vis d'arrêt à 0° de manière à ce qu'elle contacte
l'axe de blocage.
Régler les vis d'arrêt à plus et moins 45˚ au moyen d'une
équerre à 45˚, selon les instructions ci-dessus.
VÉRIFICATION DE L'ALIGNEMENT DU GUIDE
LONGITUDINAL SUR LA LAME
Voir les figures 64 à 66.
Le guide longitudinal doit être installé en parallèle avec la lame
et les rainures du guide d'onglet.
AVERTISSEMENT :
Un guide longitudinal incorrectement aligné peut
causer des rebonds et des blocages. Pour réduire
les risques de blessures,maintenir l'alignement
correct du guide longitudinal.
Débrancher la scie.
Retirer la garde de lame, le couteau diviseur et griffes
antirebond. Relever la lame au maximum en tournant le
volant de réglage de hauteur / biseau vers la droit.
Vérifier que la lame est parallèle avec la rainure du guide
d'onglet, conformément à ce qui est décrit à la section
Réglage de la lame parallèlement à la rainure du guide
d'onglet (suppression du talon) dans la section Utilisation.
Déplacer le guide inférieur sur le guide longitudinal afin qu'il
soit orienté loin de la lame, puis installer le guide longitudinal.
Amener le guide longitudinal près de la lame de la scie (à
environ 76,20 mm [3 po] de la lame), puis verrouiller le guide
à l'aide du levier de verrouillage.
BASE DU
GUIDE
D'ONGLET
VIS DE RÉGLAGE
DE BUTÉE À 45°
RÈGLE
LEVIER DE VERROUILLAGE
Faites une marque derrière une dent sur le devant de la
lame. À l'aide d'une règle, mesurer la distance entre la face
intérieure de la dent de lame et la face intérieure du guide
longitudinal.
NOTE : Pour une précision accrue, positionner la dent
marquée de la lame sur le dessus de la règle.
Tournez la lame pour que la dent marquée se retrouve en arrière.
Déplacer la règle vers l'arrière et mesurer de nouveau la
distance entre la face intérieure de la dent de lame et la
face intérieure du guide longitudinal. Si les distances sont
identiques, la lame et le guide longitudinal sont parallèles.
Si les distances mesurées sont différentes :
Déserrer les deux vis situées sur le guide de coupe.
Régler le guide longitudinal.
45 − Français
TIGE
D'INDICATEUR
D'ONGLET
VIS DE RÉGLAGE
ÉCROU DE
DE BUTÉE À 0°
BLOCAGE
DENT DE LAME
VIS
BOUTON
GOUPILLE
DE BUTÉE
Fig. 63
GUIDE
LONGITUDINAL
Ensure the rip fence is mounted at 13 in. when using the
sliding extension table.
Assurez-vous que la clôture est montée à 330,2 mm (13 po)
lors du glissement de la table d'extension.
Asegúrese de que la guía de rip está montada a 330,2 mm
(13 pulg.) al deslizar la mesa de extensión.
Fig. 64
