UTILISATION

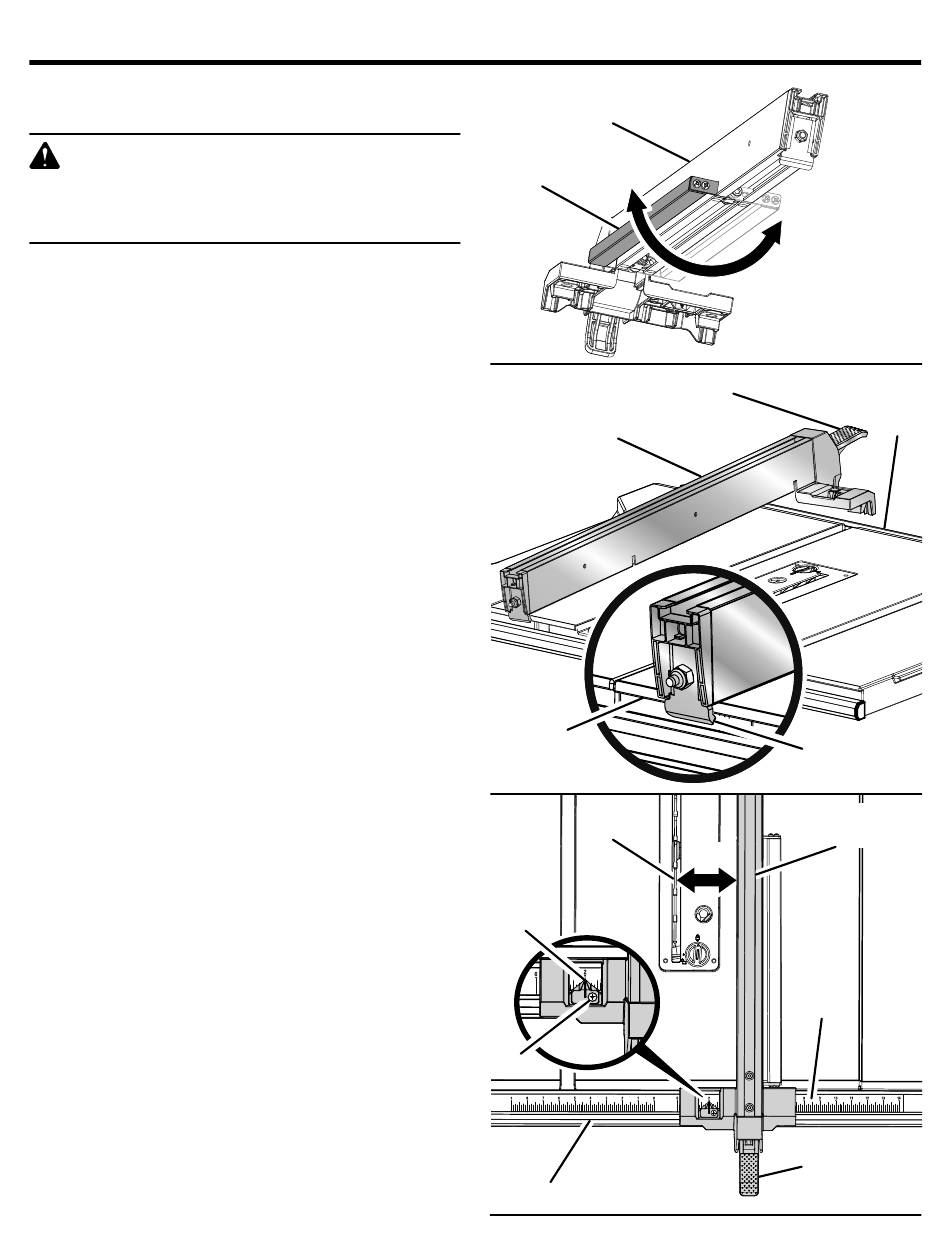

POUR UTILISER LE GUIDE LONGITUDINAL
Voir les figures 38 et 39.
AVERTISSEMENT :
Pour réduire le risque de blessures, toujours vérifier
que le guide longitudinal est parallèle à la lame
avant de commencer une coupe.
NOTE: Le guide longitudinal fourni avec la scie possède un guide
inférieur réglable, qui peut être orienté vers l'avant ou loin de
la lame. Le guide inférieur doit être orienté loin de la lame, lors
de la découpe d'un matériau avec une épaisseur supérieure à
19,05 mm (3/4 po). Le guide inférieur doit faire face à la lame
seulement pour couper un matériau avec une épaisseur égale
ou inférieure à 19,05 mm (3/4 po). NE JAMAIS soutenir le poids
d'une pièce à travailler sur le guide inférieur lors d'une coupe.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 Placer le rebord arrière du guide sur l'arrière de la scie à
table et le tirer légèrement vers l'avant.
 Abaisser l'extrémité avant sur les surfaces de guide du rail
avant.
 Vérifier la facilité du glissement.
 Placer le guide longitudinal à la distance voulue de la lame.
 Avec le guide longitudinal à plat sur la table à scie, pousser
le guide vers le rail avant pour aligner la guide sur la lame.
 Abaisser le levier de verrouillage pour aligner et bloquer le
guide. Si bien verrouillé, le levier de verrouillage devrait être
orienté vers le bas.
NOTE: S'assurer que le levier de verrouillage tient bien le
guide de refente en place. Si des réglages sont nécessaires,
voir Vérification de l'étanchéité du levier de verrouillage
du guide longitudinal à la section Réglages de ce manuel.
NOTE : Si le guide longitudinal n'est pas parallèle à la lame,
des ajustements sont nécessaires. Se reporter à la partie
Vérification de l'alignement du guide longitudinal sur la
lame dans la section Réglages de ce manuel.
POUR RÉGLER L'ÉCHELLE GRADUÉE SUR LA
LAME
Voir la figure 40.
Utiliser l'indicateur sur le guide longitudinal pour positionner le
guide par rapport à l'échelle sur le rail devant.
NOTE : Le les griffes antirebond et ensemble de garde de lame
doit être retirée pour effectuer ce réglage. Une fois le réglage
effectué, réinstaller le garde de lame.
Commencer avec la lame réglée sur zéro degré (à la
verticale).
 Débrancher la scie.
 Desserrer le guide longitudinal en relevant le levier de
verrouillage.
 À l'aide d'une équerre de charpentier, régler le guide
longitudinal à 51 mm (2 po) de la pointe des dents de la
lame, puis relachez le levier.
GUIDE
LONGITUDINAL
GUIDE
INFÉRIEUR
GUIDE
LONGITUDINAL
ARRIÈRE
DE LA SCIE
LAME
MESURE
2 po
VIS
RAIL AVANT
30 − Français
LEVIER DE VERROUILLAGE
LÈVRE
ARRIÈRE
LONGITUDINAL
2 po
ÉCHELLE
VERROUILLAGE
Fig. 38
RAIL
AVANT
Fig. 39
GUIDE
Ensure the rip fence is mounted at 13 in. when using the
sliding extension table.
Assurez-vous que la clôture est montée à 330,2 mm (13 po)
lors du glissement de la table d'extension.
Asegúrese de que la guía de rip está montada a 330,2 mm
(13 pulg.) al deslizar la mesa de extensión.
LEVIER DE
Fig. 40
