UTILISATION

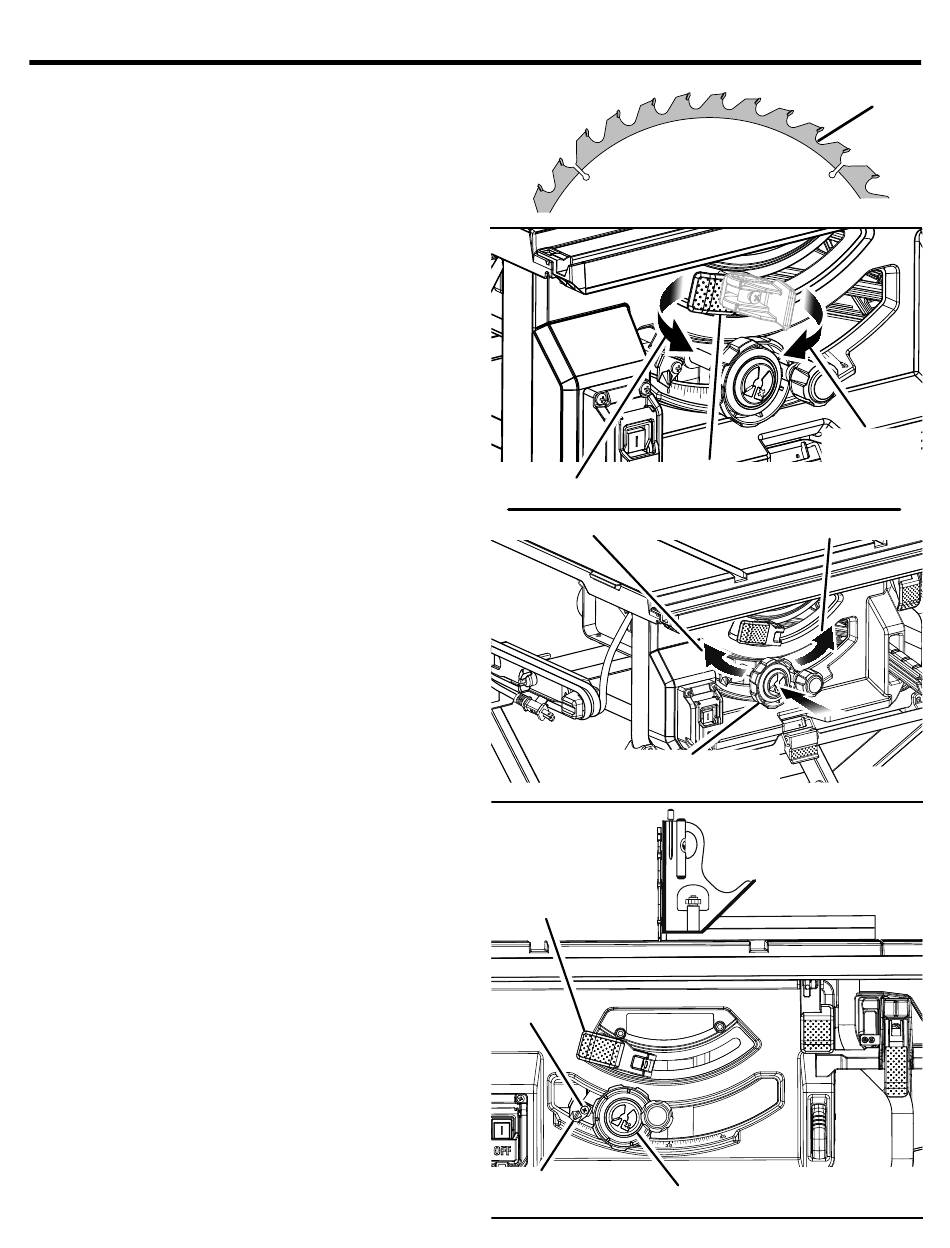

RÉGLAGE DE LA PROFONDEUR DE LAME
Voir la figure 35 et 36.
La profondeur de coupe doit être réglée pour que les pointes
extérieurs des dents de la lame dépassent la pièce de bois
d'environ 3 à 6 mm (1/8 à 1/4 po) mais que les points les plus
bas (creux) soient au-dessous de la surfce supérieure de la pièce.
Relever la lame en tournant le volant de réglage de hauteur /
biseau vers la droite.
L'abaisser en tournant le volant de réglage vers la gauche.
RÉGLAGE DE L'ANGLE DE LAME (BESEAU)
Voir la figure 36.
NOTE : Pour une coupe à 90°, le réglage de biseau est de 0°
et pour une coupe à 45°, le réglage est de 45°.
Débrancher la scie.
Déverrouiller le levier de verrouillage de biseau en tirant le
levier à fond vers la droite.
Ajustez l'angle de biseau en déplaçant le volant de réglage
de hauteur / biseau vers la droite pour augmenter l'angle
de la lame ou en le déplaçant vers la gauche pour diminuer
l'angle de la lame.
Verrouillage le levier de verrouillage de biseau en poussant
le levier à fond vers la gauche.
RÉGLAGE DE L'INDICATEUR DE BISEAU
Voir la figure 37.
Si l'indicateur de biseau n'est pas sur zéro lorsque la lame de
la scie est à 0°, le régler en desserrant la vis et en le plaçant
sur la graduation 0° de l'échelle de biseau. Resserrer la vis.
POUR
DÉVERROUILLER
POUR RÉDUIRE L'ANGLE
LEVIER DE
VERROUILLAGE
DE BISEAU
VIS
INDICATEUR
DE BISEAU
29 − Français
LEVIER DE
VERROUILLAGE DE BISEAU
POUR AUGMENTER L'ANGLE
VOLANT DE RÉGLAGE
DE HAUTEUR / BISEAU
VOLANT DE RÉGLAGE
DE HAUTEUR / BISEAU
CREUX
Fig. 35
POUR
VERROUILLER
Fig. 36
Fig. 37
