Sommaire des Matières pour thomann Swissonic SA 65
- Page 1 SA 65 amplificateur mélangeur notice d'utilisation...
- Page 2 Musikhaus Thomann e. K. Treppendorf 30 96138 Burgebrach Allemagne Téléphone : +49 (0) 9546 9223-0 Courriel : info@thomann.de Internet : www.thomann.de 14.09.2012...
- Page 3 Table des matières Table des matières Remarques générales..........................4 Consignes de sécurité..........................7 Performances............................13 Installation et mise en service......................14 4.1 Brochage des connecteurs......................14 4.2 Réglette à bornes à vis........................17 Connexions et éléments de commande..................19 Données techniques..........................25 Protection de l’environnement......................
- Page 4 Remarques générales Remarques générales La présente notice d’utilisation contient des remarques importantes à propos de l’utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d’une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l’appareil puissent la consulter.
- Page 5 Remarques générales Terme générique Signification DANGER ! Cette association du symbole et du terme générique renvoie à une situation dange‐ reuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée. ATTENTION ! Cette association du symbole et du terme générique renvoie à...
- Page 6 Remarques générales Symbole d'avertissement Type de danger Avertissement en cas de tension électrique dangereuse. Avertissement en cas d'emplacement dange‐ reux. amplificateur mélangeur...
- Page 7 Consignes de sécurité Consignes de sécurité Utilisation conforme Cet appareil sert à amplifier, mixer et lire les signaux provenant des appareils audio, des instru‐ ments de musique et des microphones. Utilisez l’appareil uniquement selon l’utilisation prévue, telle que décrite dans cette notice d’utilisation. Toute autre utilisation, de même qu’une utilisation sous d’autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels.
- Page 8 Consignes de sécurité Sécurité DANGER ! Dangers pour les enfants Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d’étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires).
- Page 9 Consignes de sécurité DANGER ! Décharge électrique due aux tensions élevées au niveau de la sortie de l’amplificateur Les tensions de sortie des étages terminaux haute capacité modernes peuvent provoquer la mort ou de graves blessures. Lorsque l’amplificateur est sous tension, ne touchez jamais les extrémités nues des câbles des haut-parleurs.
- Page 10 Consignes de sécurité ATTENTION ! Risque de traumatismes auditifs Lorsque des haut-parleurs ou des casques sont raccordés, l’appareil peut produire un volume sonore susceptible de provoquer des traumatismes auditifs tempo‐ raires ou permanents. N’utilisez pas l’appareil continuellement à plein volume. Diminuez le volume dès que vous percevez l’apparition d’acouphènes ou de perte auditive.
- Page 11 Consignes de sécurité REMARQUE ! Conditions d’utilisation L’appareil est conçu pour une utilisation en intérieur. Pour ne pas l’endommager, n’exposez jamais l’appareil à des liquides ou à l’humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. REMARQUE ! Alimentation électrique Avant de raccorder l’appareil, contrôlez si la tension indiquée sur l’appareil corres‐...
- Page 12 Consignes de sécurité REMARQUE ! Dommages possibles en cas d’utilisation d’une batterie externe Il peut se former un arc électrique ou se produire un court-circuit entre les extré‐ mités nues du câble d’alimentation conducteur de tension d’une batterie externe en cas de manipulation incorrecte. La batterie peut en être détruite et un risque d’incendie est encouru ! Si une batterie externe est utilisée pour l’alimentation électrique, branchez en premier les câbles électriques à...
- Page 13 Performances Performances 4 entrées microphones / LINE Alimentation fantôme 24 V Contrôleur de priorité Entrée CD/AUX Prise pour un préamplificateur externe Sortie pour amplificateur externe Bornes à vis pour haut-parleurs et alimentation électrique indépendante du réseau SA 65...
- Page 14 Installation et mise en service Installation et mise en service Sortez l’appareil de son emballage et vérifiez soigneusement l’absence de tout dommage avant de l’utiliser. Veuillez conserver l’emballage. Utilisez l’emballage d’origine ou vos propres emballages particulièrement appropriés au transport ou à l’entreposage afin de protéger l’appareil des secousses, de la poussière et de l’humidité...
- Page 15 Installation et mise en service Connecteurs XLR d’entrées de Les prises XLR symétriques servent d’entrées de signaux. Les dessins et les tableaux montrent signaux le brochage XLR. Branchement symétrique : Masse, blindage Signal positif (+), point chaud Signal négatif (–), point froid Branchement asymétrique : Masse, blindage Signal...
- Page 16 Installation et mise en service Fiche jack pour entrées de Les dessins et les tableaux montrent le brochage de la fiche jack 6,35 mm. signaux Branchement asymétrique jack mono : Signal Masse, blindage Branchement asymétrique jack stéréo : Signal 2, 3 Masse, blindage amplificateur mélangeur...
- Page 17 Installation et mise en service Branchement symétrique jack stéréo : Signal positif (+), point chaud Signal négatif (–), point froid Masse, blindage 4.2 Réglette à bornes à vis L’ensemble des unités de haut-parleurs ainsi que la batterie pour l’alimentation électrique indépendante du réseau est raccordé...
- Page 18 Installation et mise en service Vérifiez finalement la bonne fixation de toutes les connexions par câbles et remontez le cache de la réglette à bornes à vis sur l’appareil. amplificateur mélangeur...

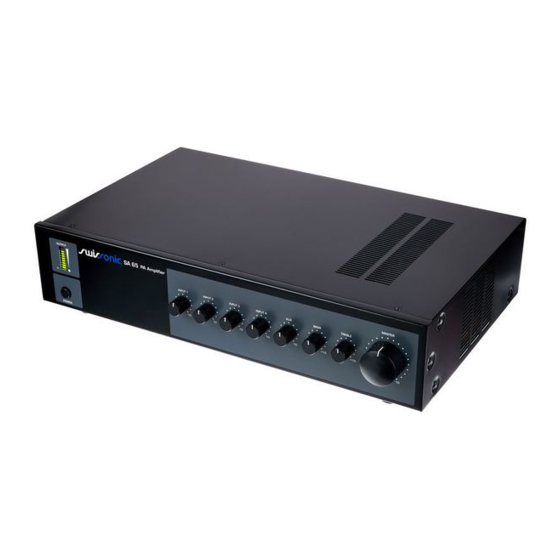

- Page 19 Connexions et éléments de commande Connexions et éléments de commande Face avant SA 65...
- Page 20 Connexions et éléments de commande 1 POWER Interrupteur électrique de mise en marche ou en arrêt de l’appareil. 2 OUTPUT Chaîne LED : La LED la plus basse s'allume en permanence lorsque l’appareil est allumé. Les LED supérieures indi‐ quent l'intensité du signal de sortie en fonction de la position du bouton MASTER. 3 INPUT 1 –...
- Page 21 Connexions et éléments de commande 6 TREBLE Bouton pour accentuer ou atténuer les hautes fréquences (10 kHz). Tournez le bouton dans le sens des aiguilles d’une montre, ou inversement, en partant de la position zéro pour accentuer ou atténuer les hautes fréquences de ±...
- Page 22 Connexions et éléments de commande Arrière amplificateur mélangeur...
- Page 23 Connexions et éléments de commande 8 MUTE ADJ Contrôleur de priorité pour INPUT 1. Sa position définit la réduction du volume des autres canaux lorsqu'un signal audio ou microphone est sorti sur le canal 1. Tournez le contrôleur dans la position souhaitée à l'aide d'un tournevis approprié.
- Page 24 Connexions et éléments de commande 15 REC OUT Prise de sortie Cinch pour le raccordement d’un appareil d'enregistrement externe. 16 PRE OUT / AMP IN Les deux prises Cinch sont pontées en standard par un cavalier. En cas de besoin, un égaliseur externe ou un com‐ presseur peut y être commuté...
- Page 25 Données techniques Données techniques Puissance de sortie 60 W (RMS) Plage de fréquences 60 Hz … 18 kHz (-3 dB) Sensibilité à l’entrée AUX : -15 dB (asymétrique) CD : -6 dB (asymétrique) MIC : -50 dB (symétrique/asymétrique) LINE : -15 dB (symétrique/asymétrique) Correction de tonalité...
- Page 26 Données techniques Impédance de sortie COM, 8 Ω Tension de sortie LINE COM, 70 V, 100 V Contrôleur de priorité INPUT 1 Boutons de réglage INPUT 1 – 4 AUX, BASS, TREBLE, MASTER Alimentation en énergie 115 / 230 V (AC), 50/60 Hz 24 V (DC)
- Page 27 Protection de l’environnement Protection de l’environnement Recyclage des emballages Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d’une élimination correcte des enveloppes en matière plastique et des embal‐ lages. Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu’ils soient recyclés. Tenez compte des remarques et des symboles sur l’emballage.
- Page 28 Protection de l’environnement Recyclage de votre ancien appa‐ reil Ce produit est conforme aux prescriptions de la directive européenne 2002/96/CE. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques. Recyclez ce produit par l’intermédiaire d’une entreprise de recyclage agréée ou les services de recyclage communaux.
- Page 29 Remarques SA 65...
- Page 30 Remarques amplificateur mélangeur...
