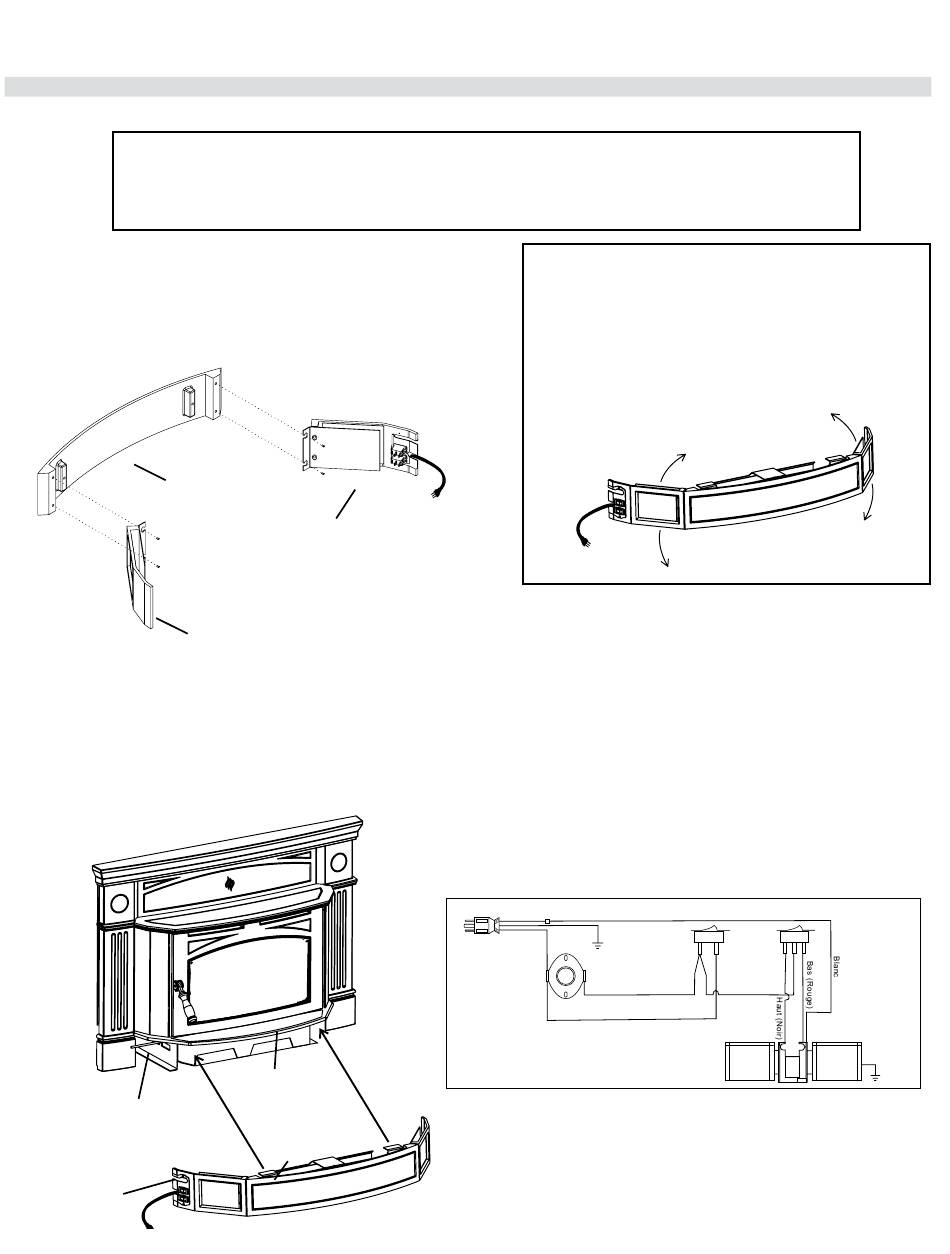

Installation du ventilateur
Installateur : Veuillez enregistrer le numéro de série de l'appareil avant d'installer le ventila-
teur.
No. de série ______________________________
Pour éviter d'endommager le ventilateur, l'installer seulement après avoir
mis l'appareil en place.
1) Assembler les bordures de finition avant et latérales du ventilateur en
alignant les crans aux trous de vis et fixer le tout à l'aide de deux vis
de chaque côté.
Bordure de
finition avant
Bordure de finition
Arrière de la bordure de finition
2) Lorsque cette étape est complétée, glisser soigneusement le ventilateur
en place en le centrant sous la bavette à cendres et en y insérant les
pattes de fixation dans les ferrures.
Remarque : Passer la tige du régulateur de tirage dans
l'ouverture pratiquée au haut de la plaque de l'interrupteur.
Tige du
régulateur
de tirage
Plaque
de
l'interrupteur
Bordure de finition
de gauche
de droite
Bavette à
cendres
Pattes
de fixation du
ventilateur
consignes d'installation
Pour éviter d'endommager la fonte, glisser
doucement le ventilateur en place en veillant à ne
pas cogner les bordures de finition latérales contre
Pour ajuster l'espace entre les bordures
latérales du ventilateur et la façade de l'appareil,
pousser ou tirer légèrement sur les bordures.
3) S'assurer que le fil électrique du ventilateur ne touche à
aucune surface chaude.
NE PAS FAIRE PASSER LE FIL ÉLECTRIQUE
SOUS L'APPAREIL NI DEVANT CELUI-CI.
Attendre au moins 30 minutes après l'allumage ou
attendre que l'appareil ait atteint sa température de
fonctionnement avant de mettre le ventilateur en marche.
Oct. 16, 2000
Neutre
Vert
Sous-tension
Mise à la terre
120V CA
60 Hz
Thermodisque
du ventilateur
(normal
ement uvert
o
)
Noir
Noir
Schéma de câblage du ventilateur
IMPORTANT
les côtés de la façade.
Interrupteur
Commutateur
du ventilateur
Manu l/
e
Auto
Noir
Ventilateur
Ventilateur
Regency HI2450M |
Mise
à la terre
19
