4)

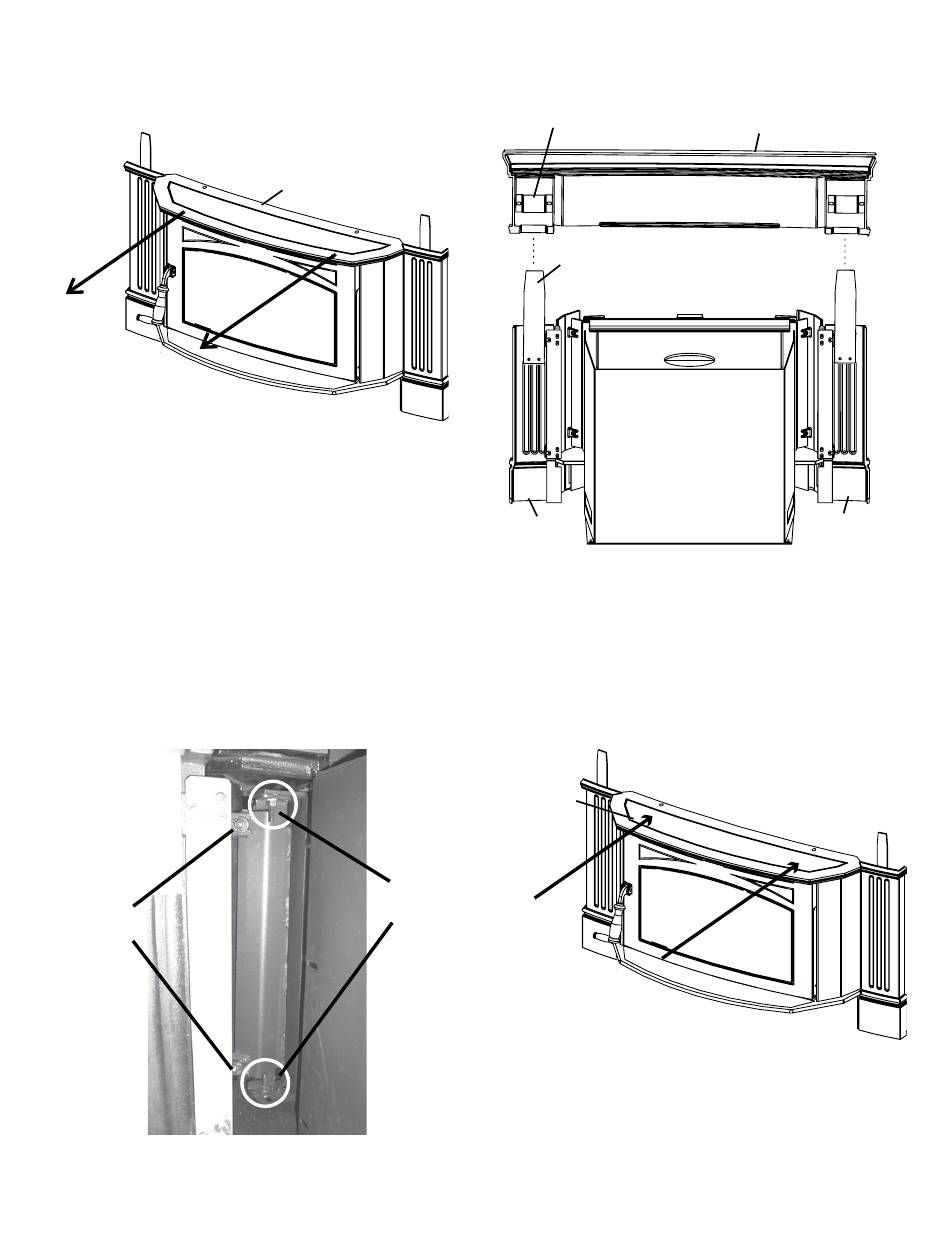

Faire glisser légèrement le dessus du manteau vers l'avant jusqu'à
ce qu'il s'enclenche dans son emplacement.
5)
Fixer la partie supérieure de la façade en faisant glisser soigneuse-
ment les plaques de fi xation sur les côtés gauche et droit de la
façade à travers les retenues situées sur la partie supérieure.
REMARQUE : Abaisser doucement la partie supérieure de la
façade pour la mettre en place, tout en veillant à ne pas endom-
mager le dessus du manteau.
5)
S'il s'avère impossible d'aligner le côté de la façade avec l'appareil
et que d'autres réglages de la partie supérieure de la façade
sont nécessaires, effectuer un côté à la fois. Dévisser tous
les boulons sur les fi xations (6 de chaque côté). Dévisser les
boulons supérieur et inférieur (comme illustré ci-dessous).
Ajuster les plaques en fonte sur les côtés pour faciliter l'ajustement
de la façade. Une fois les plaques alignées, maintenir le contour
latéral en place et visser tous les boulons. Si les moulures laté-
rales nécessitent un ajustement sur leur hauteur, dévisser les 2
boulons qui maintiennent le support en fonte et l'ajuster vers le
haut ou vers le bas.
Boulons
de fi xation
en fonte
pour réglage
de la hauteur
Voir étape 3 pour distinguer les moulures latérales.
Voir page suivante pour les mesures recommandées.
918-300g-fr
INSTALLATION
DE LA FAÇADE EN FONTE
Faire glisser
le dessus du
manteau
Boulons
de réglage
en fonte
Page 2 of 3
consignes d'installation
Retenue
Plaques de fi xation
Côté droit
de la façade
Arrière de l'appareil et de la façade
7)
Remettre en place le dessus du manteau en usant de précaution.
Remettre
le dessus
du manteau
en place
HI300
Partie supérieure
de la façade
Côté gauche
de la façade
11/07/18
Regency HI2450M |
