II

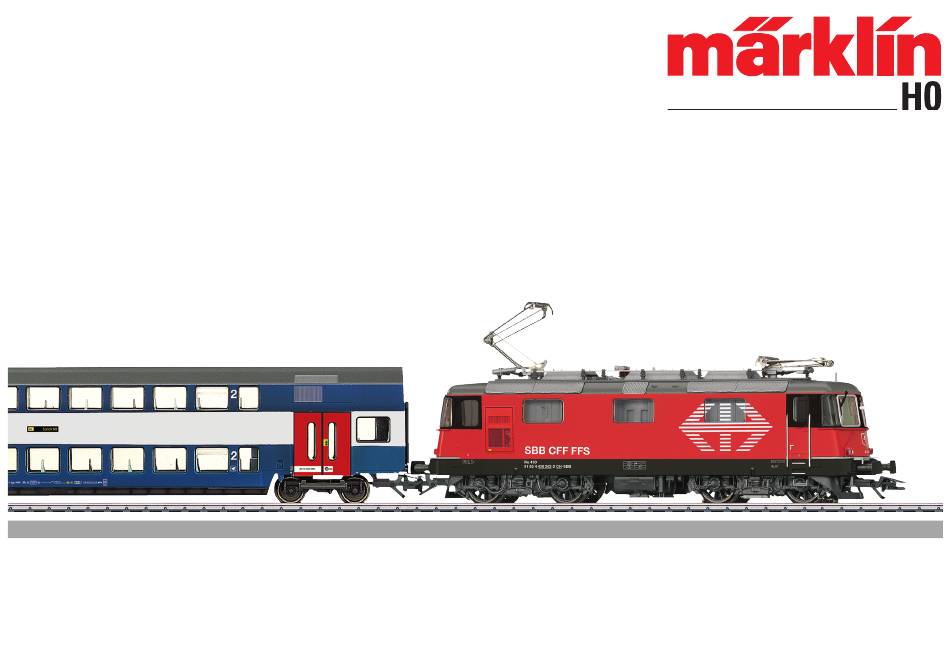

Modell der Re 4/4
als Re 420
29487

Publicité

loading

Manuels Connexes pour marklin 29487

Sommaire des Matières pour marklin 29487

  • Page 1 Modell der Re 4/4 als Re 420 29487...
  • Page 2 Inhaltsverzeichnis Seite Page Sommaire Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Information importante Funktionen Fonctionnement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Ergänzendes Zubehör Accessoires complémentaires Betriebshinweise Remarques sur l’exploitation Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Table of Contents...
  • Page 3 Indice de contenido Página Innehållsförteckning Sidan Aviso de seguridad Säkerhetsanvisningar Notas importantes Viktig information Funciones Funktioner Funciones conmutables Ställbara funktioner Parámetro / Registro Parameter / Register Accesorios complementarios Ytterligare tillbehör Instrucciones de uso Driftanvisningar El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Side...
  • Page 4 Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssy- • Erkennung der Betriebsart: automatisch. stem (Märklin AC, Märklin Delta, Märklin Digital, DCC oder • Mfx-Technologie für Mobile Station / Central Station. Märklin Systems) eingesetzt werden. Name ab Werk: Re 420 203 • Nur Schaltnetzteile und Transformatoren verwenden, die • Adresse ab Werk: MM 44 / DCC 03 Ihrer örtlichen Netzspannung entsprechen. • Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver- • Die Lok darf nur aus einer Leistungsquelle versorgt werden. zögerung (ABV), Höchstgeschwindigkeit): • Beachten Sie unbedingt die Sicherheitshinweise in der über Control Unit, Mobile Station oder Central Station.
  • Page 5 f0 f8 f0 - f3 f4 - f7 systems Schaltbare Funktionen STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Spitzensignal Funktion f0 Funktion f0 Funktion f0 Schlusslicht rot Funktion 1 Funktion 5...
  • Page 6 Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, Märklin • Mfx technology for the Mobile Station / Central Station. Digital, DCC or Märklin Systems). Name set at the factory: Re 420 203 • Use only switched mode power supply units and transfor- • Address set at the factory: MM 44 / DCC 03 mers that are designed for your local power system. • Setting the locomotive parameters (address, accelerati- • This locomotive must never be supplied with power from on/braking delay (ABV), maximum speed):...
  • Page 7 f0 f8 f0 - f3 f4 - f7 systems Controllable Functions STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Headlights Function f0 Function f0 Function f0 Red marker light Function 1 Function 5...
  • Page 8 Remarques importantes sur la sécurité au certificat de garantie ci-joint. • Elimination : www.maerklin.com/en/imprint.html • La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Fonctionnement Märklin Digital, DCC ou Märklin Systems). • Détection du mode d’exploitation : automatique. • Utiliser uniquement des convertisseurs et transforma- • Technologie mfx pour Mobile Station / Central Station. teurs correspondant à la tension du secteur local. Nom en codee en usine: Re 420 203 • La locomotive ne peut être alimentée en courant que par • Adresse encodée en usine: MM 44 / DCC 03 une seule source de courant.
  • Page 9 f0 f8 f0 - f3 f4 - f7 systems Fonctions commutables STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Fanal éclairage Fonction f0 Fonction f0 Fonction f0 Feu de fin de convoi rouge Fonction 1 Fonction 5...
  • Page 10 Veiligheidsvoorschriften Functies • De loc mag alleen met een daarvoor bestemd bedrijfssy- • Herkenning van het bedrijfssysteem: automatisch. steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of • Mfx-technologie voor het Mobile Station / Central Station. Märklin Systems) gebruikt worden. Naam af de fabriek: Re 420 203 • Alleen net-adapters en transformatoren gebruiken • Vanaf de fabriek ingesteld: MM 44 / DCC 03 waarvan de aangegeven netspanning overeenkomt met • Instellen van de locomotiefparameters (adres, optrek- de netspanning ter plaatse.
  • Page 11 f0 f8 f0 - f3 f4 - f7 systems Schakelbare functies STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Frontsein Functie f0 Functie f0 Functie f0 Sluitlicht rood Functie 1 Functie 5...
  • Page 12 Aviso de seguridad • Responsabilidad y garantía conforme al documento de • La locomotora solamente debe funcionar en un sistema garantía que se adjunta. de corriente propio (Märklin AC, Märklin Delta, Märklin • Eliminación: www.maerklin.com/en/imprint.html Digital, DCC o Märklin Systems). Funciones • Emplear únicamente fuentes de alimentación conmutadas • Reconocimiento del sistema: automático. y transformadores que sean de la tensión de red local. • Tecnología mfx para la Mobile Station / Central Station. • La alimentación de la locomotora deberá realizarse Nombre de fabrica: Re 420 203 desde una sola fuente de suminitro • Código de fábrica: MM 44 / DCC 03 • Observe bajo todos los conceptos, las medidas de • Fijar parámetros de la locomotora (código,...
  • Page 13 f0 f8 f0 - f3 f4 - f7 systems Funciones conmutables STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Señal de cabeza Función f0 Función f0 Función f0 Luces de cola rojas Función 1 Función 5 Función f1...
  • Page 14 Avvertenze per la sicurezza • Prestazioni di garanzia e garanzia in conformità all’accluso certificato di garanzia. • Tale locomotiva deve essere impiegata soltanto con un • Smaltimento: www.maerklin.com/en/imprint.html sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital, DCC oppure Märklin Systems). Funzioni • Impiegare soltanto alimentatori „switching“ e trasforma- • Riconoscimento del tipo di funzionamento: automatico tori che corrispondono alla Vostra tensione di rete locale. • Tecnologia mfx per Mobile Station / Central Station.
  • Page 15 f0 f8 f0 - f3 f4 - f7 systems Funzioni commutabili STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Segnale di testa Funzione f0 Funzione f0 Funzione f0 Fanale di coda rosso Funzione 1...
  • Page 16 Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital, DCC eller • Mfx-teknologi för Mobile Station / Central Station. Märklin Systems). Namn fran tillverkaren: Re 420 203 • Använd endast nätadaptrar och transformatorer anpas- • Adress från tillverkaren: MM 44 / DCC 03 sade för det lokala elnätet. • Inställning av lokparametrar (Adress, acceleration/ • Loket får inte samtidigt försörjas av mer än en kraftkälla. bromsfördröjning (ABV), toppfart): • Beakta alltid säkerhetsanvisningarna i bruksanvisningen Via Control Unit, Mobile Station eller Central Station.
  • Page 17 f0 f8 f0 - f3 f4 - f7 systems Ställbara funktioner STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Frontstrålkastare Funktion f0 Funktion f0 Funktion f0 Slutljus rött Funktion 1 Funktion 5...
  • Page 18 Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin • Registrering af driftsarten: automatisk. AC, Märklin Delta, Märklin Digital, DCC eller Märklin • Mfx-teknologi til Mobile Station / Central Station. Systems), der er beregnet dertil. Navn ab fabrik: Re 420 203 • Anvend kun DC-DC-omformere og transformatorer, der • Adresse ab fabrik: MM 44 / DCC 03 passer til den lokale netspænding. • Indstilling af lokomotivparametrene (adresse, kørsels-/ • Lokomotivet må ikke forsynes fra mere end én strømkilde bremseforsinkelse (ABV), maksimalhastighed): ad gangen.
  • Page 19 f0 f8 f0 - f3 f4 - f7 systems Styrbare funktioner STOP mobile station 60653 / 60657 60651 / 60652 60216 / 60226 60212 / 60213 Trix 66950 / 66955 60214 / 60215 Frontsignal Funktion f0 Funktion f0 Funktion f0 Slutlys rødt Funktion 1 Funktion 5...
  • Page 20 Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •...
  • Page 21 CV 50 Alternative Protokolle • CV 50 Alternative Protocols • CV 50 Autres protocoles • CV 50 Alternatieve protocollen • CV 50 Protocolos alternativos • CV 50 Protocolli alternativi • CV 50 Alternativa protokoll • CV 50 Alternative protokoller Analog AC Analog DC DCC oder MM Werte...
  • Page 33 1 Stromabnehmerträger E489 640 32 Kupplungsdeichsel E415 720 2 Trägerisolation E232 962 33 Schraube E750 200 3 Einholm-Stromabnehmer E224 879 34 Schleifer E206 370 4 Kontakfeder E494 260 35 Lautsprecher E182 576 5 Schraube E750 250 36 Schraube E785 120 6 Puffer E223 188 Spiegel E223 191...
  • Page 34 Opmerking: enkele delen worden alleen kleurloos of in een Hinweis: Einige Teile werden nur ohne oder mit anderer Farbge- bung angeboten. andere kleur aangeboden. Delen die niet in de in de lijst voor- Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer komen, kunnen alleen via een reparatie in het Märklin-service- Reparatur im Märklin-Reparatur-Service repariert werden. centrum hersteld/vervangen worden. Allgemeiner Hinweis zur Vermeidung elektromagnetischer Algemene aanwijzing voor het vermijden van elektromagne- Störungen:...
  • Page 35 Avvertenza: Alcuni elementi vengono proposti solo senza o con differente colorazione. I pezzi che non sono qui specificati possono venire riparati soltanto nel quadro di una riparazione presso il Servizio Riparazioni Märklin. Avvertenza generale per la prevenzione di disturbi elettroma- gnetici: Per garantire l’esercizio conforme alla destinazione è necessa- rio un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modificazione ai componenti conduttori di corrente.
  • Page 36 Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certification for FCC com- pliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this. Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen 291337/1017/Sc1Ef Germany Änderungen vorbehalten www.maerklin.com/en/imprint.html www.maerklin.com © Gebr. Märklin & Cie. GmbH...
