INSTALLAZIONE, USO E MANUTENZIONE
INSTALLATION, OPERATION AND MAINTENANCE
INSTALLATION, EMPLOI ET ENTRETIEN
INSTALLATION, GEBRAUCH UND WARTUNG
INSTALACION, USO Y MANTENIMIENTO
LV300R LV500R
LV301R LV501R

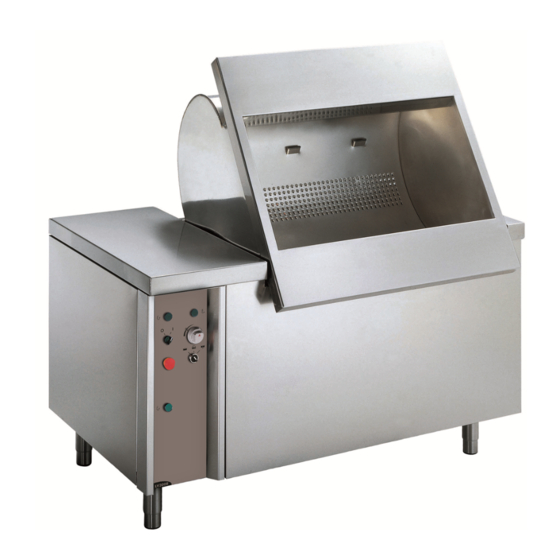

LAVEUSE DE LÉGUMES À PANIER BASCULANT
0270 03600 FR
DOC. NO.
EDITION 1
9811
Publicité
Manuels Connexes pour Electrolux LV300R
Sommaire des Matières pour Electrolux LV300R
- Page 1 INSTALLAZIONE, USO E MANUTENZIONE INSTALLATION, OPERATION AND MAINTENANCE INSTALLATION, EMPLOI ET ENTRETIEN INSTALLATION, GEBRAUCH UND WARTUNG INSTALACION, USO Y MANTENIMIENTO LV300R LV500R LV301R LV501R LAVEUSE DE LÉGUMES À PANIER BASCULANT 0270 03600 FR DOC. NO. EDITION 1 9811...
- Page 2 SCHEMA D’INSTALLATIONE - INSTALLATION DIAGRAM - SCHÉMA D’INSTALLATION - INSTALLATIONSDIAGRAMM - ESQUEMA PARA LA INSTALACION 1500 1300 Fig. 1a LV300R Mod.660034 LV301R Mod.660030 1800 1000 1600 Fig. 1b LV500R Mod.660036 LV501R Mod.660037 B - Raccord d'eau potable froide ø 1" UNI ISO 228/1-G1 I - Entrée câble électrique...
- Page 3 Panneau de commandes Panneau de commandes avec dispositif PLC AUTO START LV300R Mod.660034 LV301R Mod.660030 LV500R Mod.660036 Fig. 3 LV501R Mod.660037 Fig. 2 1 - bouton supérieur "descente panier" 2 - interrupteur général 3 - bouton d'arrêt d'urgence 4 - bouton de démarrage du cycle "START" (fig.3) 5 - bouton inférieur "descente panier"...
- Page 4 Fig. 4 LV300R Mod.660034 LV301R Mod.660030 1 - Panier 2 - Plan d'appui 3 - Pompe "turbulence eau" 4 - Panneaux : avant, arrière et latéraux 5 - Panneau de commandes 6 - Actionneur du panier 7 - Bouton d'arrêt d'urgence Fig.
- Page 5 Fig. 6 Fig. 7 0270 03600...
- Page 6 Raccordement électrique ........7 Dispositifs de sécurité .......... 7 Schéma d’installation (voir fig. 1a,1b) Contrôle du fonctionnement ........ 7 Entretien ............... 7 Modèle LV300R- LV301R Problèmes et solutions ......... 7 B - Raccord d'eau potable froide UNI ISO 228/1-G1 Alimentation électrique (50 Hz)
- Page 7 Les composants mentionnés ci-dessus sont renfermés dans • La pression d'alimentation doit correspondre à P = 150 à le boîtier des composants électriques qui se trouve à l'avant, 250 kPa (1,5 à 2,5 bar). sur la gauche de l’appareil. • Installer un robinet et un filtre mécaniques entre le réseau hydrique et l'appareil.
- Page 8 1 - bouton supérieur "descente du panier" 2 - interrupteur général INSTRUCTIONS D'UTILISATION 3 - bouton d'arrêt d'urgence 4 - bouton de démarrage cycle "START" 5 - bouton inférieur "descente du panier" L'appareil est destiné à une utilisation industrielle et 6 - bouton de soulèvement du panier doit être confié...
