4.5.12 Utilisation des déclencheurs
Fonctions et description des déclencheurs
La configuration des déclencheurs de PID vous permet de configurer
l'outil de diagnostic de sorte qu'il sauvegarde automatiquement les
données PID sur un fichier lorsqu'une valeur de PID atteint une limite
inférieure/supérieure (point de déclenchement).
Lorsqu'une valeur de PID atteint le point de déclenchement, elle active le
déclencheur qui capture un court enregistrement de données PID (avant et après
l'événement déclencheur) et le sauvegarde sous la forme d'un fichier de données.
Vous pouvez ensuite examiner le dossier pour évaluer le PID qui a déclenché
l'événement, et tous les PID collectivement pour déterminer ce qui s'est passé
jusqu'au moment où l'événement s'est produit et juste après.

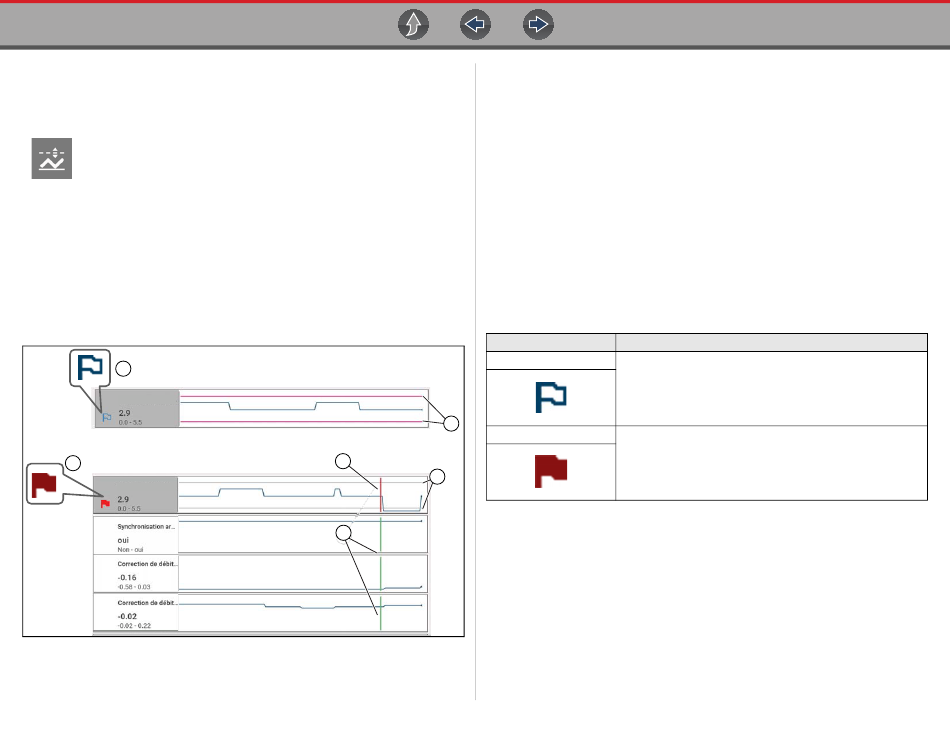

Les exemples de situations de déclenchement suivants (Armé/Non activé : image
supérieure) et (Activé : image inférieure) sont illustrés à la
1
Correction de debit...
3
Correction de debit...
1— Témoin de déclenchement de PID armé : un drapeau bleu indique que le
déclencheur de PID est armé.
(Figure
4-24).
4
6
6
6
Figure 4-24
2— Lignes de limite supérieure et inférieure (déclencheur armé) : les limites
colorées indiquent que le déclencheur est armé mais n'est pas activé.
3— Témoin de déclenchement de PID activé : un drapeau rouge indique que
le déclencheur de PID est activé.
4— Curseur du point d'activation du déclencheur : la ligne rouge est affichée
dans les données PID où le déclencheur a été activé.
5— Lignes de limite supérieure et inférieure (déclencheur non armé et
activé) : les lignes de limite grises sont affichées lorsque le déclencheur est
armé, mais n'est pas activé, et après l'activation du déclencheur.
6— Curseur de référence du point d'activation du déclencheur : les lignes
vertes sont affichées sur tous les autres graphiques de PID pour indiquer
leur relation par rapport à l'endroit où le déclencheur s'est déclenché.
Icônes d'état du déclencheur de PID
Les icônes (ci-dessous) sont utilisées pour vous aider à identifier rapidement l'état
de chaque déclencheur de PID :
Icône
Déclencheur armé
2
Déclencheur activé
5
z
Configuration des déclencheurs :
Pour pouvoir utiliser les déclencheurs, ils doivent être activés (configurés), puis
armés. Utilisez les procédures suivantes pour configurer les déclencheurs de PID.
1. Mettez en surbrillance le PID à configurer avec un déclencheur.
2. Sélectionnez l'icône Déclencheur.
L'icône Déclencheur
- Configurer le déclencheur : ouvre l'écran de configuration des limites
supérieure et inférieure (points de déclenchement)
- Armer le déclencheur : arme le déclencheur pour capturer des données
30
Exploitation des données (PID)
Description
Le déclencheur a été configuré et est armé.
Le déclencheur a été activé (limite supérieure ou inférieure
atteinte).
(Figure
4-25) affiche les options de menu suivantes :
