ÉTAPE 7 (suite)
BARRIÈRES DOUBLES SEULEMENT

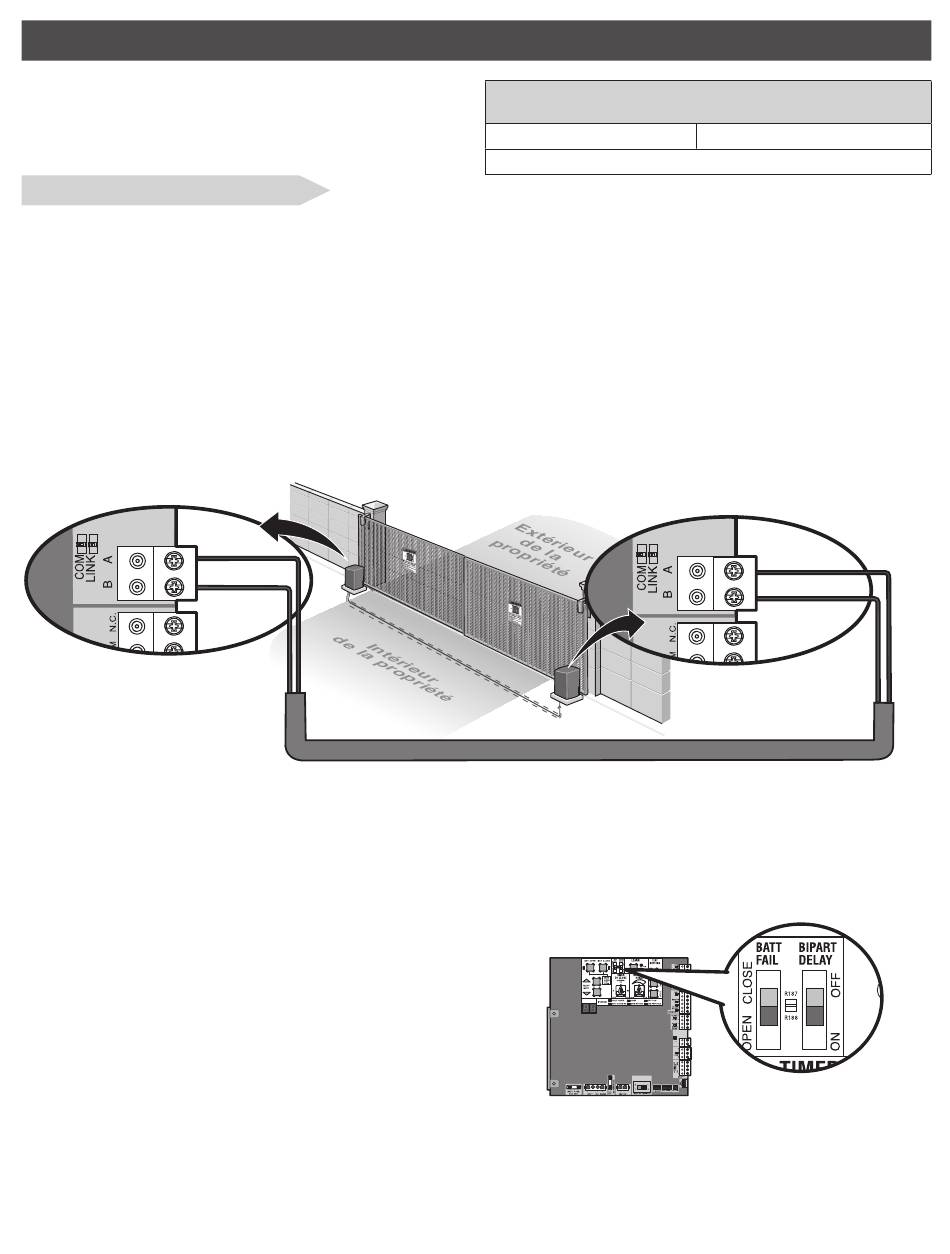

BARRIÈRES DOUBLES CÂBLÉES
Avant de creuser, contacter les entreprises de localisation de services souterrains locaux. Utiliser un conduit de PVC pour éviter d'endommager les câbles.
Déconnecter TOUTE alimentation à l'actionneur et débrancher la fiche J15 de la carte de contrôle.
1. Creuser une tranchée à travers l'entrée pour enterrer le câble de rallonge.
2. Connecter les fils du câble de rallonge aux bornes Comm Link sur la carte de contrôle de l'actionneur de barrière primaire. REMARQUE : Nous
recommandons que tous les accessoires et toutes les configurations de carte soient établis pour l'actionneur primaire.
3. Faire passer le câble de rallonge jusqu'à la carte de contrôle de l'actionneur de barrière secondaire.
4. Connecter les fils du câble de rallonge aux bornes Comm Link sur la carte de contrôle secondaire (Comm Link A à Comm Link A et Comm Link B à
Comm Link B). Mettre à la terre la connexion blindée du câble à la masse du châssis de l'un des actionneurs.
Connecter TOUTE alimentation à l'actionneur et brancher la fiche J15 de la carte de contrôle.
Lien de
communication de
DÉLAI BIPART/FERMETURE SYNCHRONISÉE
L'interrupteur LOCK/BIPART DELAY est utilisé seulement pour les
applications de barrière double et a deux fonctions:
• DÉLAI BIPART
APPLICATIONS DE BARRIÈRE À PIVOTEMENT : Le délai bipart est
utilisé dans des applications où un mag-lock, un verrouillage
électromagnétique, ou une superposition décorative nécessiterait
qu'une barrière se ferme avant l'autre. L'actionneur dont l'interrupteur
LOCK/bipart delay est à ON (en fonction) ajoutera un délai à la fin de
course lors de l'ouverture et sera le premier à fermer à partir de la
limite d'ouverture.
APPLICATIONS DE BARRIÈRE COULISSANTE : Sans objet, régler à
OFF (hors fonction).
• FERMETURE SYNCHRONISÉE
Le BIPART DELAY est aussi utilisé dans des applications où une
barrière se déplace sur une distance plus longue que l'autre. Régler
l'interrupteur LOCK/BIPART DELAY à ON (en marche) sur les deux
actionneurs pour synchroniser la fermeture des barrières.
données A
Lien de
communication
de données B
INSTALLATION
(CÂBLE À FILS EN PAIRE TORSADÉE BLINDÉE)
22AWG jusqu'à 200 pieds (61 m) 18AWG - 200-1000 pieds (61-305 m)
Le fil doit avoir une valeur nominale de 30 volts minimum
19
TYPE DE FIL POUR BARRIÈRE DOUBLE
Lien de
communication de
DIAGNOSTICS
AC & BATT FAIL
BACKDRIVE
données A
Lien de
communication
de données B
