ÉTAPE 6 (suite)
CÂBLAGE ÉLECTRIQUE

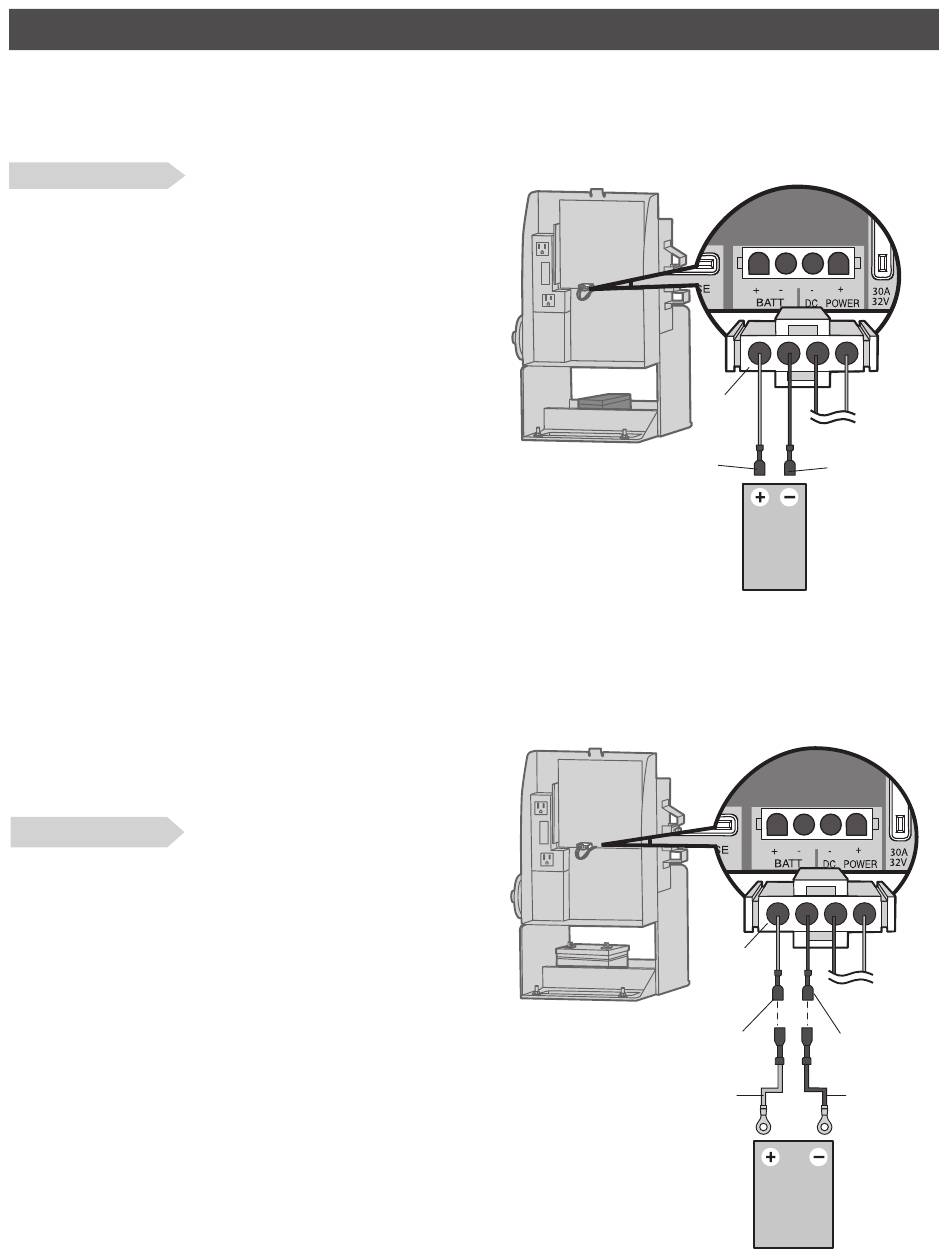

PILE 7AH
1. Débrancher le transformateur.
2. Débrancher la fiche J15 étiquetée BATT sur la carte de contrôle en
pressant la fiche et en la tirant hors de la carte de contrôle. Ceci
débranche l'alimentation ca/cc de la carte de contrôle.
3. Connecter le fil rouge de la fiche J15 à la borne positive (+) de la pile.
4. Connecter le fil noir de la fiche J15 à la borne négative (-) de la pile.
5. Rebrancher la fiche J15 sur la carte de contrôle. Ceci alimentera la
carte de contrôle. REMARQUE : Il peut se produire une petite étincelle
lors du branchement de la fiche J15 dans la carte.
6. Brancher le transformateur.
Pour utiliser une pile 33AH au lieu d'une pile 7AH, suivre les
instructions ci-dessous. L'application 33AH exige le faisceau de
câbles 33AH (modèle
K94-37236).
PILE 33AH
1. Débrancher le transformateur.
2. Débrancher la fiche J15 étiquetée BATT sur la carte de contrôle en
pressant la fiche et en la tirant hors de la carte de contrôle. Ceci
débranche l'alimentation ca/cc de la carte de contrôle. Jeter cette fiche
J15 et le faisceau.
3. Connecter une extrémité du fil rouge (+) du nouveau faisceau de
câbles 33AH au fil rouge de la nouvelle fiche J15, comme montré.
Connecter l'autre extrémité du fil rouge (+) à la borne positive (+) de
la pile, comme montré.
4. Connecter une extrémité du fil noir (-) du nouveau nécessaire de
faisceau de câbles 33AH au fil noir de la nouvelle fiche J15, comme
montré. Connecter l'autre extrémité du fil noir (-) à la borne négative
(-) de la pile, comme montré.
5. Reconnecter la nouvelle fiche J15 au tableau de commande.
REMARQUE : Il peut se produire une petite étincelle lors du
branchement de la fiche J15 dans la carte.
6. Brancher le transformateur.
INSTALLATION
17
Fiche J15
(fils solaires)
Rouge (+)
Pile 7AH
Fiche J15
(nouveau
faisceau de
câblage, modèle
K94-37236)
Rouge (+)
Noir (-)
Fil rouge (+)
du nouveau
faisceau de
fils
Pile 33AH
Noir (-)
(fils solaires)
Fil noir (-) du
nouveau
faisceau de fils
