8.4.1
Raccordement de l'alimentation électrique
permanente 3~/N/PE 400 V
▶
Branchez l'alimentation électrique permanente au
niveau du principal raccordement au secteur (X101).
(→ page 36)
8.4.2
Raccordement du pressostat eau glycolée
externe
Dans certains cas, par ex. dans les zones de protection
d'eau potable, les autorités locales imposent l'installation
d'un pressostat eau glycolée externe qui coupe le circuit fri-
gorifique quand les valeurs descendent en deçà d'une pres-
sion définie dans le circuit d'eau glycolée. Tout arrêt déclen-
ché par le pressostat eau glycolée est signalé par un mes-
sage d'erreur à l'écran.
▶
Retirez le shunt du connecteur X131 (Source Monitoring)
du circuit imprimé de raccordement secteur.
▶
Branchez le pressostat eau glycolée externe sur les deux
cosses X131 (Source Monitoring) du circuit imprimé de
raccordement secteur.
–
Tension nominale du pressostat eau glycolée ex-
terne: 230 V 50 Hz
–
Plage de courant du pressostat eau glycolée externe
(rms): 1 ... 5 mA
8.4.3
Raccordement thermostat maximal
Dans certains cas, l'alimentation directe d'un chauffage au
sol peut nécessiter un thermostat maximal (sur place).
▶
Retirez le shunt au niveau du connecteur S20, cosse
X100 du circuit imprimé du régulateur.
▶
Branchez le thermostat maximal à cet endroit précis.
8.4.4
Raccordement de la pompe de forage
externe
1
Lb La N

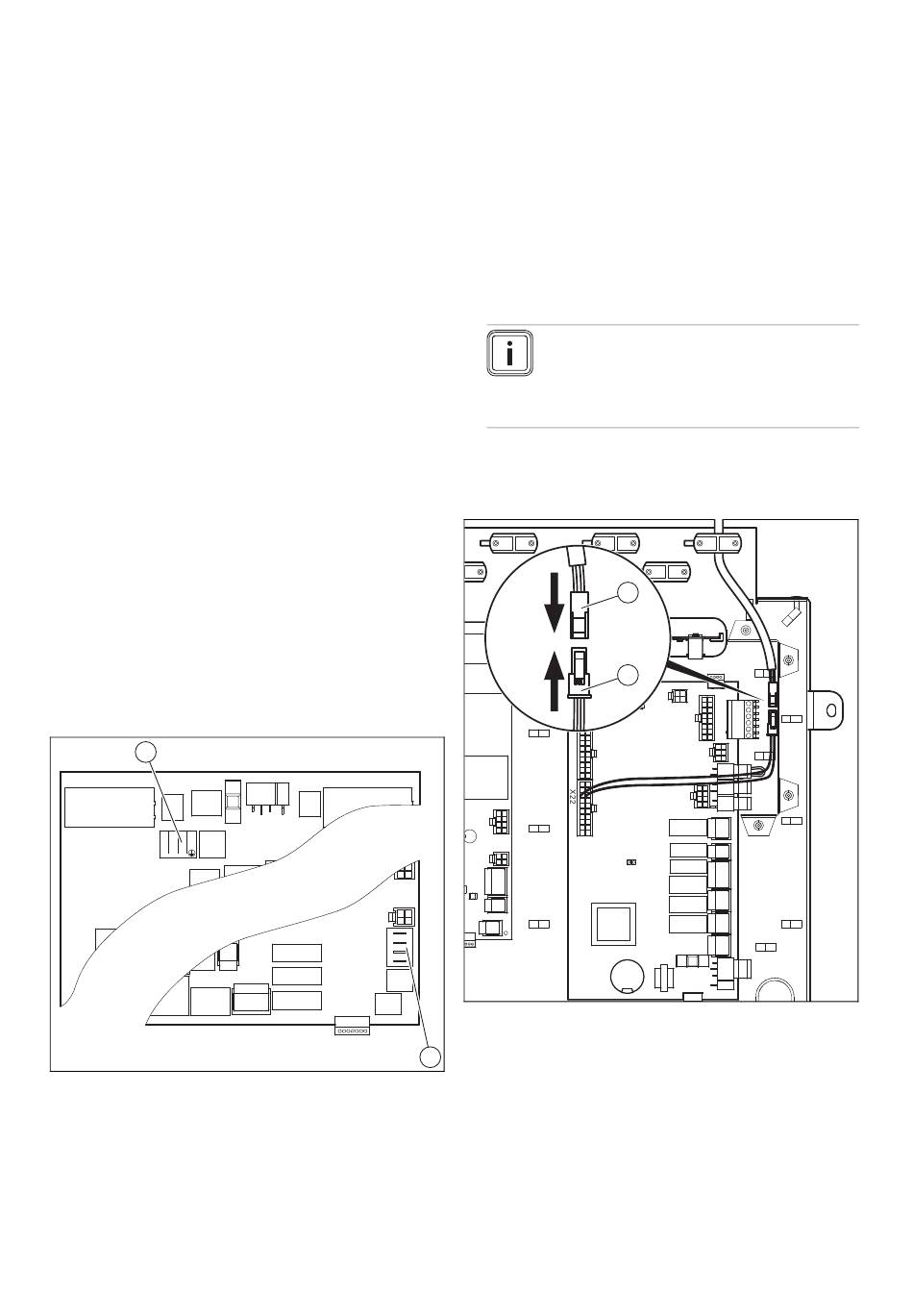

Pour raccorder une pompe de forage externe, vous pouvez
vous servir du contact inverseur X143 (1) avec affectations
Lb, La, N et PE.
Le contact Lb est un contact NF, ou contact à ouverture.
Lorsque le contact du relais de coupure qui communique
avec la pompe de forage est fermé, il n'y a pas de tension au
niveau du contact Lb.
0020221000_03 flexoTHERM exclusive Notice d'installation et de maintenance
Installation électrique 8
La est un contact NO, ou contact à fermeture. Lorsque le
contact du relais de coupure qui communique avec la pompe
de forage est fermé, il y a une tension au niveau du contact
La.
Le raccord X200 (2) pour capteurs de température en option
disponibles dans la gamme des accessoires porte la mention
RR pour le retour et VV pour le départ.
▶
Branchez la pompe de forage externe au niveau du rac-
cord X143.
–
Puissance de commutation max. au niveau de la sor-
tie du connecteur : 1 A
▶
Branchez les capteurs de température au niveau des
cosses VV (puits d'aspiration) et RR (puits de rejet).
Remarque
Il n'y a pas de fonction dédiée aux capteurs de
température qui servent à surveiller la source
de chaleur. Le système se contente d'afficher
les valeurs à l'écran.
8.4.5
Raccordement du capteur de température
pour ballon d'eau chaude sanitaire externe
(en option)
▶
Branchez le câble du capteur de température VR 10 dis-
ponible dans la gamme des accessoires sur le connec-
2
teur (2) par le biais de la douille (1). Utilisez un serre-
câble qui n'est pas déjà affecté à un câble de tension
secteur.
1
2
23
