Retrait De Modules Sfp Des Logements De Module Sfp - Cisco Catalyst 3750- 24FS Guide D'installation

Installation et retrait des modules SFP

Retrait de modules SFP des logements de module SFP

Pour retirer un module SFP d'un logement de module, procédez comme suit :
Placez un bracelet de protection contre les décharges électrostatiques autour de votre poignet et autour
Étape 1
d'une surface métallique nue du châssis.
Débranchez le câble du module SFP.
Étape 2
Pour le fixer à nouveau, notez quelle fiche de connecteur de câble correspond à l'envoi (TX) et quelle
Conseil
fiche correspond à la réception (RX).
Desserrez et retirez le module SFP, comme illustré dans la
Étape 3
SI le module est doté d'un loquet d'attache en U, tirez sur la forme en U et abaissez-la pour éjecter le
module. Si le loquet d'attache en U est obstrué et que vous ne pouvez pas utiliser votre index pour
l'ouvrir, utilisez un petit tournevis plat ou tout autre instrument long et étroit pour ouvrir le loquet
d'attache en U.
Figure 2-49
1 3
X
X
1
Attention Lorsque le commutateur Catalyst 3750-12S et le module SFP (Small Form-Factor Pluggable,
enfichables à faible encombrement) 100BASE-FX MMF (modèle GLC-GE-100FX) fonctionnent, la
température à la surface du module SFP retiré peut être élevée. Énoncé 377
Attrapez le module SFP entre votre pouce et votre index, puis tirez doucement sur le module pour le
Étape 4
sortir de son logement.
Pour les modules SFP à fibre optique, insérez un bouchon anti-poussière dans les ports optiques du
Étape 5
module SFP pour protéger les interfaces optiques de la poussière.
Placez le module SFP retiré dans un sachet antistatique ou dans tout autre environnement de protection.
Étape 6
Guide d'installation matérielle du commutateur Catalyst 3750
2-36

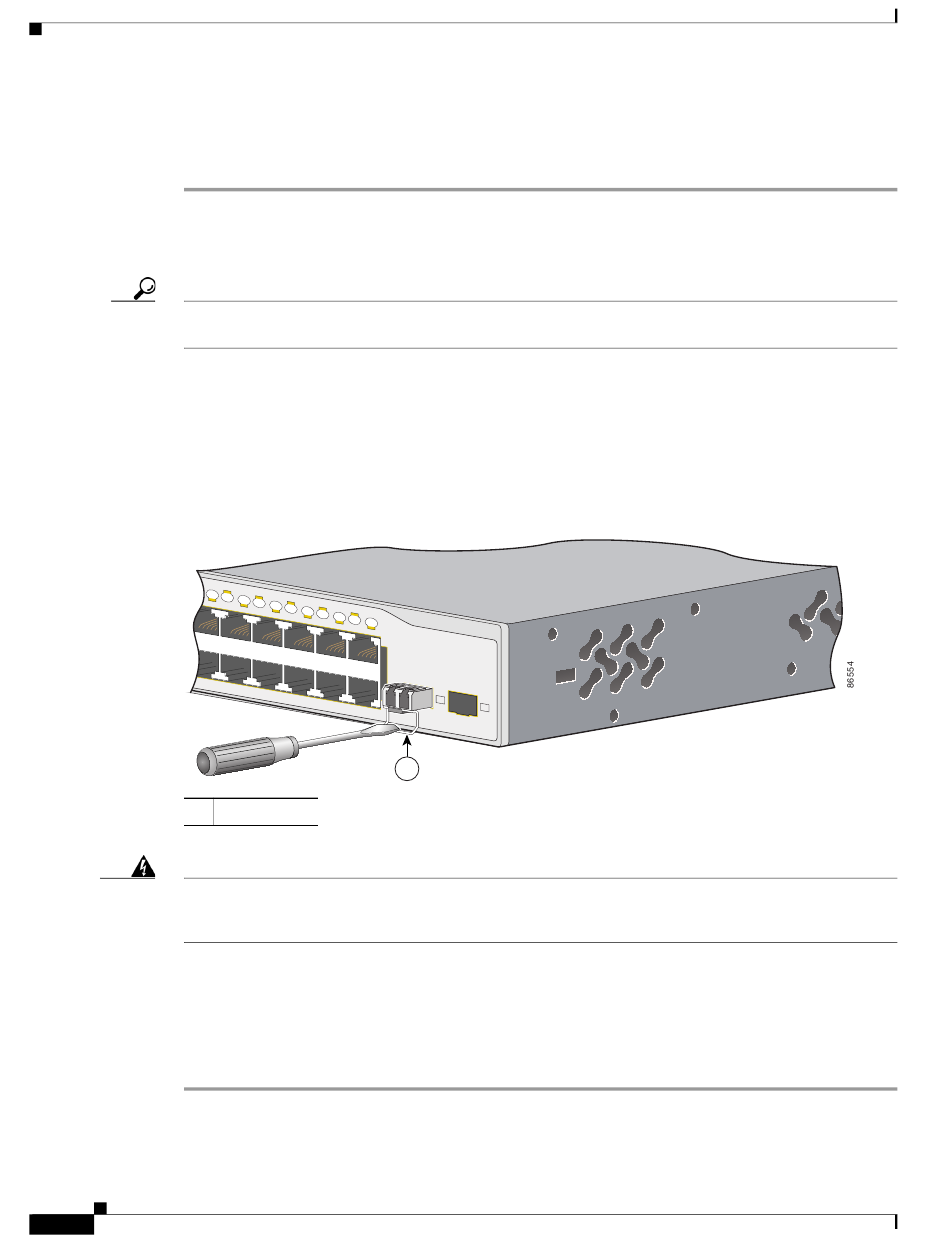

Retrait d'un module SFP avec loquet d'attache en U à l'aide d'un tournevis plat
