Installation et retrait des modules SFP
Installation et retrait des modules SFP
Les sections ci-après décrivent comment installer et retirer des modules SFP. Les modules SFP doivent
être insérés dans les logements de module SFP situés à l'avant des commutateurs Catalyst 3750. Ces
modules remplaçables sur site constituent des interfaces de liaison ascendante.
Vous pouvez utiliser la combinaison de modules SFP de votre choix. Reportez-vous aux notes de version
Catalyst 3750 pour obtenir la liste des modules SFP pris en charge par le commutateur Catalyst 3750.
Chaque port doit correspondre aux spécifications de longueur d'onde à l'autre extrémité du câble ; en
outre, pour garantir la fiabilité des communications, le câble ne doit pas dépasser la longueur de câble
indiquée. Reportez-vous à la section
spécifications de câble pour les connexions SFP.
Utilisez uniquement des modules SFP Cisco sur le commutateur Catalyst 3750. Chaque module SFP
comporte une EEPROM interne de série (Electrically Erasable Programmable Read-Only Memory,
mémoire morte effaçable et programmable électriquement) dans laquelle les informations concernant la
sécurité sont codées. Ce codage permet à Cisco d'identifier le module SFP et de vérifier qu'il satisfait
aux exigences.
Pour obtenir des instructions détaillées sur l'installation, le retrait et le câblage du module SFP,
reportez-vous à la documentation de votre module SFP.
Installation de modules SFP dans les logements de module SFP
La
Figure 2-47
Nous vous recommandons vivement de ne pas installer ou retirer de modules SFP à fibre optique avec
Avertissement
des câbles fixés en raison des dommages possibles pour les câbles, le connecteur de câble ou les
interfaces optiques du module SFP. Débranchez tous les câbles avant de retirer ou d'installer un module
SFP.
Le retrait et l'insertion d'un module SFP peuvent réduire sa durée de vie. Ne retirez et n'insérez pas les
modules SFP plus souvent que strictement nécessaire.

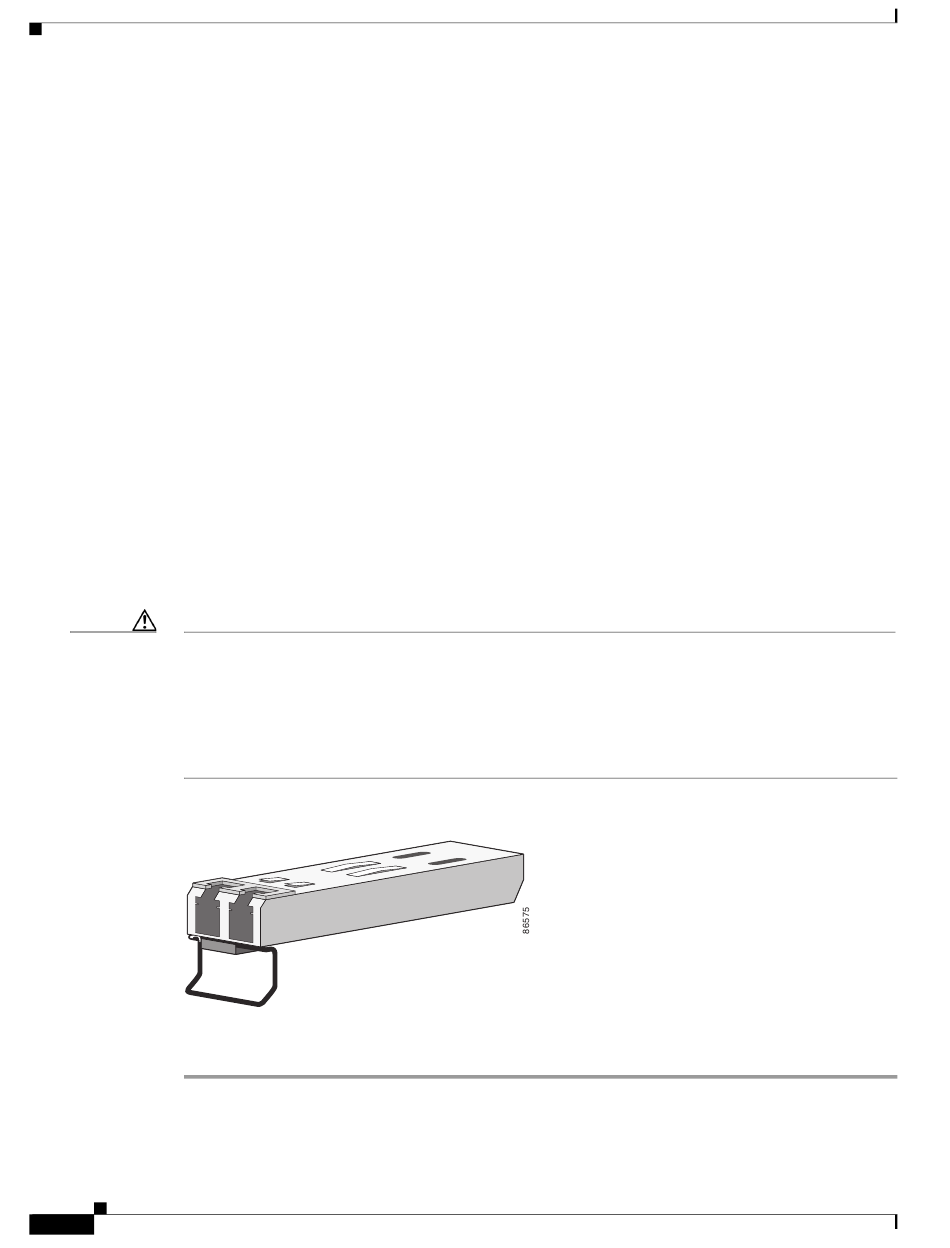

Figure 2-47
Pour insérer un module SFP dans le logement de module SFP, procédez comme suit :
Placez un bracelet de protection contre les décharges électrostatiques autour de votre poignet et autour
Étape 1
d'une surface métallique nue du châssis.
Guide d'installation matérielle du commutateur Catalyst 3750
2-34
« Guide d'installation » à la page 2-5
illustre un module SFP disposant d'un loquet d'attache en U.
Module SFP avec loquet d'attache en U
Chapitre 2
Installation du commutateur
pour connaître les
OL-22725-01
