Chapitre 2
Installation du commutateur
Lorsque vous connectez le commutateur à un appareil 1000BASE-T, veillez à utiliser un câble à
Remarque
quatre paires torsadées de catégorie 5 ou supérieure.

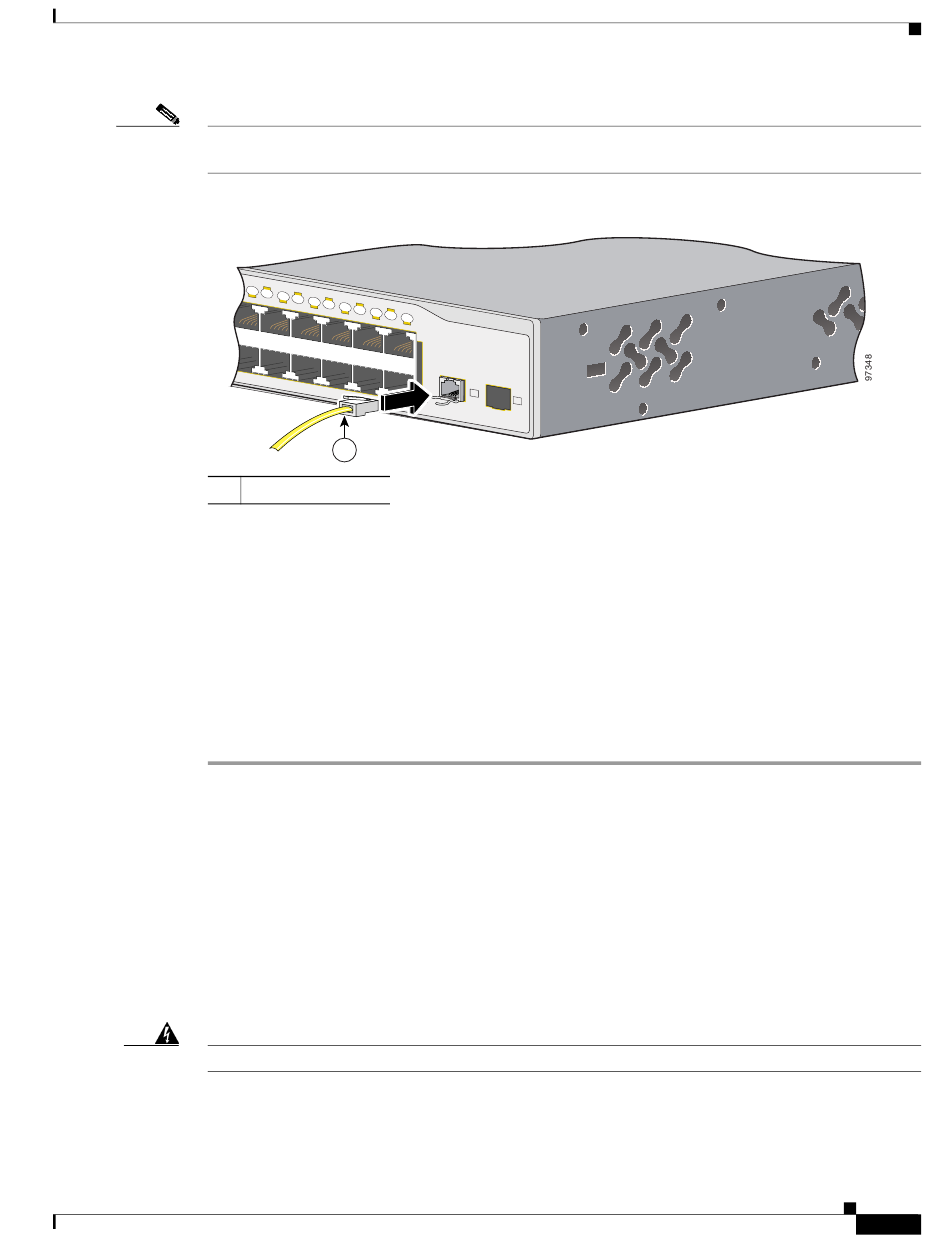

Figure 2-57
13 X
14 X
1
Insérez l'autre extrémité du câble dans le connecteur RJ-45 d'un appareil cible.
Étape 2
Étape 3
Observez la DEL d'indication d'état du port.
•
•
•
Le cas échéant, reconfigurez et redémarrez le commutateur ou l'appareil cible.
Étape 4
Connexion à un module XENPAK
Les modules XENPAK Ethernet 10 Gbits sont désignés sous le terme de ports de module Ethernet
10 Gbits dans la documentation du logiciel de commutation.
Vérifiez que le module XENPAK est entièrement inséré dans le logement de module et que les vis
d'installation imperdables sont parfaitement serrées avant de fixer le connecteur du câble d'interface à
fibre optique dans le connecteur du module XENPAK.
Procédez comme suit pour connecter un câble à fibre optique à un module XENPAK :
Attention
Produit laser de classe 1. Énoncé 1008
OL-22725-01
Connexion à un port de module SFP
13
14
15
16
17
18
19
20
21
22
23
24
1
Connecteur RJ-45
La DEL devient verte lorsque le commutateur et l'appareil cible ont établi une liaison.
La DEL devient orange pendant que le protocole STP détecte la topologie du réseau et recherche
des boucles. Ce processus prend environ 30 secondes, puis la DEL du port devient verte.
Si la DEL est éteinte, cela peut signifier que l'appareil cible est éteint ou qu'il y a un problème avec
le câble ou l'adaptateur installé dans l'appareil cible. Reportez-vous au
pour obtenir les solutions aux problèmes de câblage.
C a ta ly s t
3 7 5 0
S E R IE S
23 X
1
24 X
2
Guide d'installation matérielle du commutateur Catalyst 3750
Connexion à un module XENPAK
Chapitre 3, « Dépannage »
2-45
