Installation d'un module SFP ou SFP+ à boucle de verrouillage

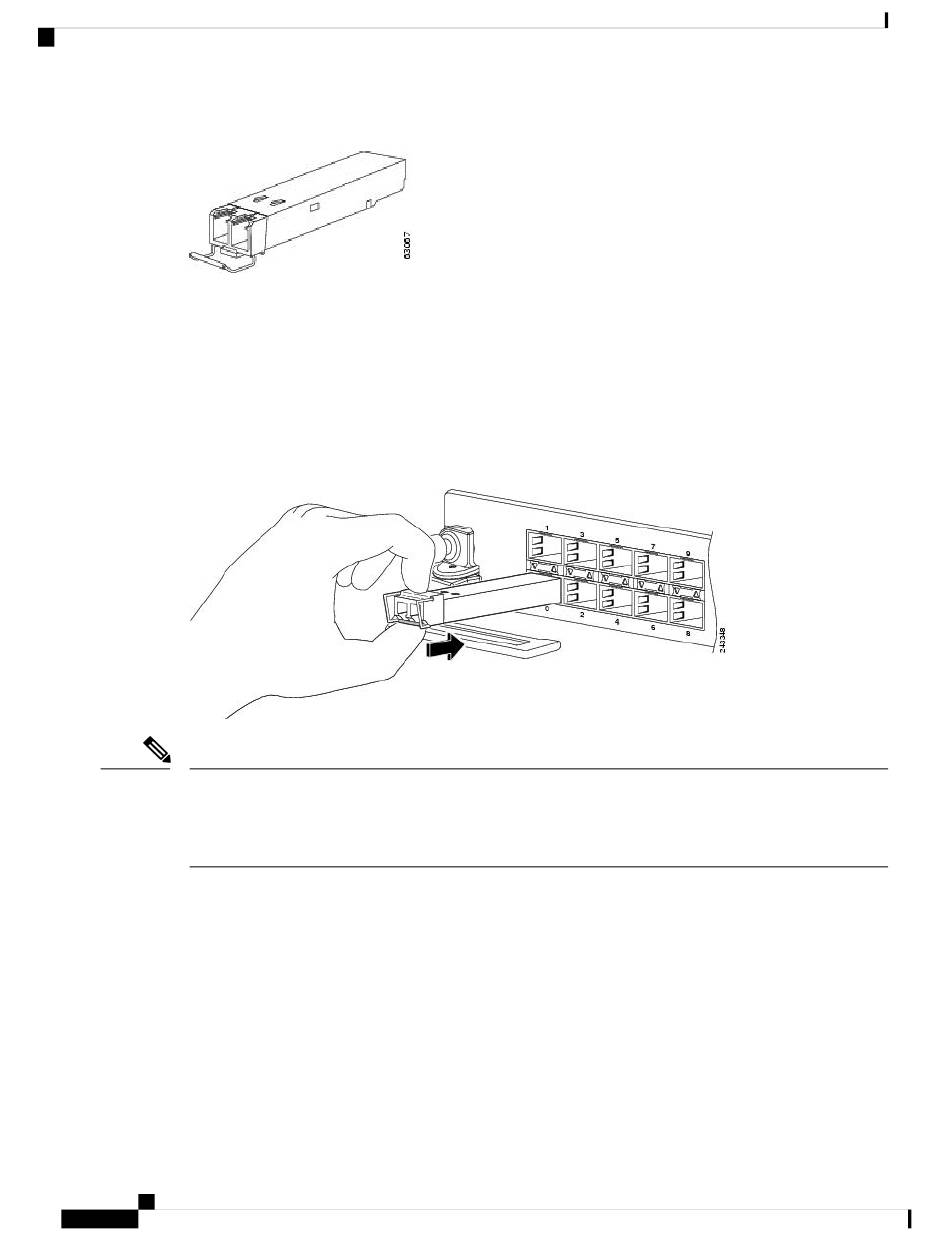

Illustration 46 : Module SFP ou SFP+ à boucle de verrouillage
Installation d'un module SFP ou SFP+ à boucle de verrouillage
Pour installer ce type de module SFP ou SFP+, procédez comme suit :
1. Portez un bracelet antistatique au poignet ou à la cheville et suivez les instructions d'utilisation.
2. Fermez la boucle de verrouillage avant d'insérer le module SFP.
3. Positionnez le module SFP dans l'alignement du port, puis faites-le glisser dans le port (reportez-vous à
la figure ci-dessous).
Illustration 47 : Installer un module SFP à boucle de verrouillage dans un port
Remarque
Lorsque vous installez un module SFP ou SFP+, vous devez entendre la broche triangulaire dans la partie
inférieure du module SFP s'enclencher dans l'orifice du logement, ce qui vous indiquera qu'il est correctement
enclenché et fixé dans son logement. Enclenchez et fixez correctement chaque module SFP dans son logement
de la carte de ligne, en appuyant fermement sur chacun d'eux.
Retrait d'un module SFP ou SFP+ à boucle de verrouillage
Pour retirer ce type de module SFP ou SFP+, procédez comme suit :
1. Portez un bracelet antistatique au poignet ou à la cheville et suivez les instructions d'utilisation.
2. Débranchez et retirez tous les câbles d'interface des ports. Veillez à prendre note des branchements actuels
des câbles sur les ports de la carte de ligne.
3. Ouvrez la boucle de verrouillage du module SFP en la relevant avec l'index, comme illustré à la figure
ci-dessous. Si la boucle de verrouillage est bloquée et qu'il est impossible de l'ouvrir avec l'index, utilisez
un petit tournevis plat ou tout autre instrument long et étroit pour l'ouvrir.
