Cod. 97852
V06_17
Alimentación 12V dc
Alimentation 12V dc
12V dc supply
Stromversorgung 12V dc
Contacto canales 1 y 3
Contact détecteur magnétique canaux 1 et 3
Magnetic detector contact channels 1 and 3
Magnetdetektorkontakt Kanal 1 und 3
Contacto canales 2 y 4
Contact détecteur magnétique canaux 2 et 4
Magnetic detector contact channels 2 and 4
Magnetdetektorkontakt Kanal 2 und 4
All manuals and user guides at all-guides.com

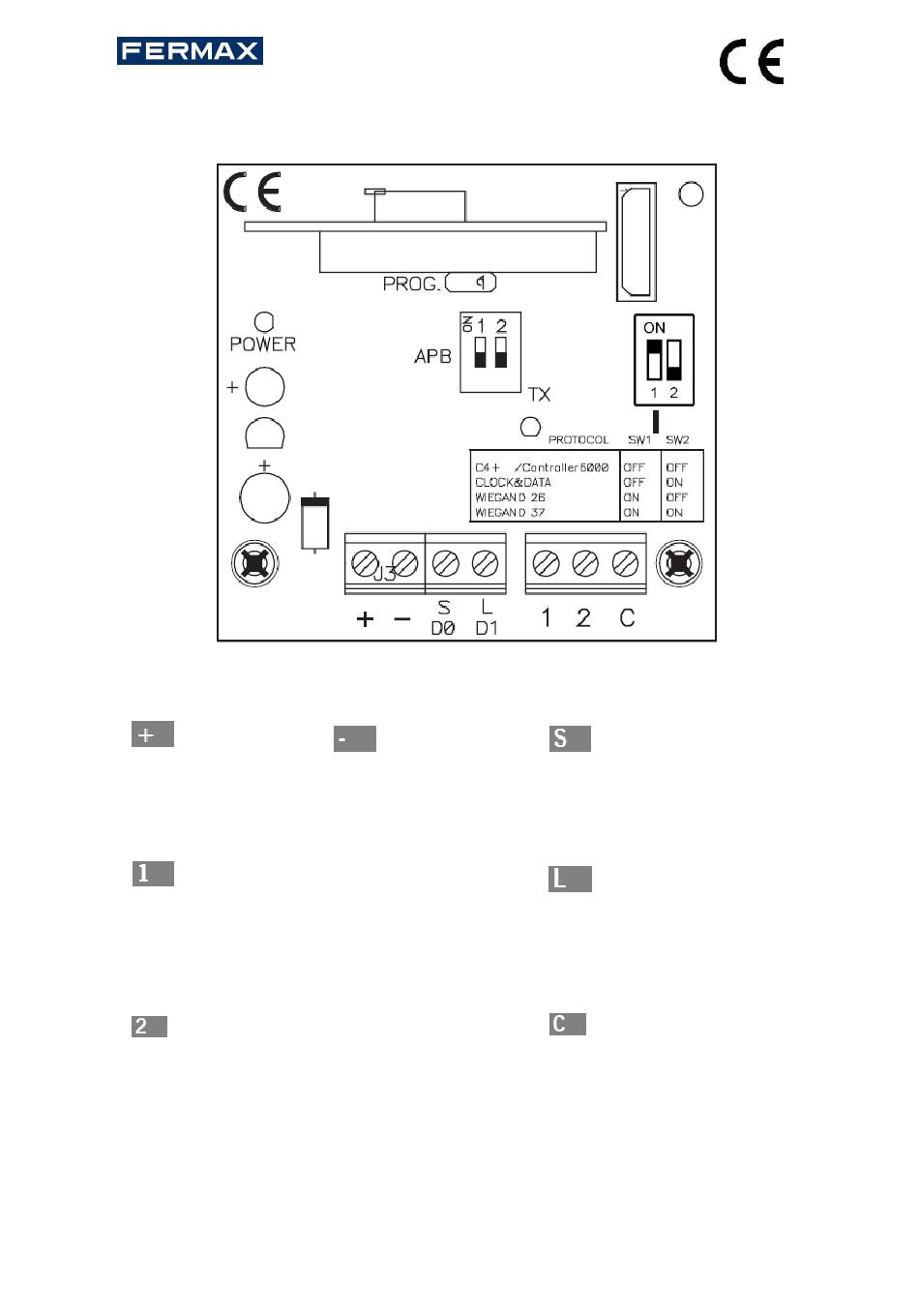

Ref. 5266 RF-WIEGAND
Alimentación 12V dc
Alimentation 12V dc
12V dc supply
Stromversorgung 12Vdc
1
Salida señal decodificada (Clock / D0 Wiegand)
Sortie signal décodé (Clock / D0 Wiegand)
Decoded signal output (Clock / D0 Wiegand)
Ausgang dekodiertes Signal (Clock / D0 Wiegand)
Salida señal decodificada (Data / D1 Wiegand)
Sortie signal décodé (Data / D1 Wiegand)
Decoded signal output (Data / D1 Wiegand)
Ausgang dekodiertes Signal (Data / D1 Wiegand)
Común contactos
Contacts communs
Contact common
Gemeinsame Kontakte
1247082/1.0
Publicité
Manuels Connexes pour Fermax 5266
Sommaire des Matières pour Fermax 5266
- Page 1 All manuals and user guides at all-guides.com Cod. 97852 V06_17 Ref. 5266 RF-WIEGAND Alimentación 12V dc Salida señal decodificada (Clock / D0 Wiegand) Alimentación 12V dc Alimentation 12V dc Sortie signal décodé (Clock / D0 Wiegand) Alimentation 12V dc 12V dc supply...
- Page 2 All manuals and user guides at all-guides.com Cod. 97852 V06_17 1247082/1.0...
- Page 3 All manuals and user guides at all-guides.com Cod. 97852 V06_17 Manual de usuario Interface multiprotocolo compatible con emisores de la gama AXESKEY 868Mhz. Codifica la señal del emisor en tres protocolos distintos según su configuración: Clock&Data, Wiegand 26 y Wiegand 37. 1.
- Page 4 All manuals and user guides at all-guides.com Cod. 97852 V06_17 3.2. MODOS DE FUNCIONAMIENTO APB SW1 APB SW2 Función Canal 1 Canal 2 Canal 3 Canal 4 Pluricanal Pluricanal 1 - C abierto 2 - C abierto Monocanal* 2 – C cerrado 1 - C cerrado 1 - C 2 - C...
- Page 5 All manuals and user guides at all-guides.com Cod. 97852 V06_17 4. GRUPOS El interface podrá configurarse con un grupo (del 0 al 7) de manera que al trabajar cerca de otros receptores no se interfieran. Útil para trabajar con sistema manos libres HF. 4.1.
- Page 6 · El fabricante se reserva el derecho a cambiar especificaciones de los equipos sin previo aviso. DECLARACIÓN DE CONFORMIDAD CE Por medio de la presente, FERMAX ELECTRÓNICA, S.A.U. declara que la ref. 5266 RF- WIEGAND, cumple con los requisitos de la Directiva RED 2014/53/UE y de la Directiva RoHS 2011/65/UE.
- Page 7 All manuals and user guides at all-guides.com Cod. 97852 V06_17 User’s Manual Multiprotocol receiver compatible with AXESKEY range transmitters. Codifies the transmitter signal in differents protocols according to its configuration: Clock&Data, Wiegand 26 and Wiegand 37. 1. TECHNICAL CHARACTERISTICS Power supply 12V dc (9Vdc-21Vdc) Frequency 868,35MHz...
- Page 8 All manuals and user guides at all-guides.com Cod. 97852 V06_17 3.2. OPERATING MODES APB SW1 APB SW2 Function Canal 1 Canal 2 Canal 3 Canal 4 Multichannel Multichannel 1 C open 2 C open Monochannel* 2 C closed 1 C closed 1 C open 2 C open Monochannel*...
- Page 9 All manuals and user guides at all-guides.com Cod. 97852 V06_17 4. GROUPS Interfaces can be configured with a group (from 0 to 7) so that there is no interference when working near each other. Useful for working with the system HF. 4.1.
- Page 10 · The manufacturer reserves the right to modify equipment specifications without prior notice. CE DECLARATION OF CONFORMITY Hereby, FERMAX ELECTRONICA, S.A.U., declares that this RF-WIEGAND ref.5266 , is in compliance with the essential requirements of Directive RED 2014/53/UE and Directive RoHS 2011/65/UE.
- Page 11 All manuals and user guides at all-guides.com Cod. 97852 V06_17 Manuel de l’utilisateur Interface multiprotocolo compatible avec les émetteurs de la gamme AXESKEY. Code le signale d’un émetteur en quatre protocoles différents selon sa configuration Clock&Data, Wiegand 26 et Wiegand 37. 1.
- Page 12 All manuals and user guides at all-guides.com Cod. 97852 V06_17 3.2. MODES DE FONCTIONNEMENT APB SW2 Fonction Canal 1 Canal 2 Canal 3 Canal 4 APB SW1 Pluricanal Pluricanal 1 C ouvert 2 C ouvert Monocanal* 2 C fermés 1 C fermés 1 C ouvert 2 C ouvert Monocanal*...
- Page 13 All manuals and user guides at all-guides.com Cod. 97852 V06_17 4. GROUPES Les interfaces pourront être configurées avec un groupe (de 0 à 7), de manière à éviter les interférences lorsqu’ils travailleront à proximité les uns des autres. Outil pour travailler avec le système HF.
- Page 14 DECLARATION DE CONFORMITÉ CE Par la présente FERMAX ELECTRONICA, S.A.U., déclare que l’appareil ref. 5266 RF-WIEGAND est conforme aux exigences essentielles de la directive RED 2014/53/UE, Directive RoHS 2011/65/UE. Voir site Internet www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
- Page 15 All manuals and user guides at all-guides.com Cod. 97852 V06_17 Benutzerhandbuch Multiprotokoll-Empfänger compatible mit Handsendern der Serie MOTION. Kodiert das Signal des Handsenders je nach Konfiguration in vier verschiedenen Protokollen: Clock&Data, Wiegand 26 und Wiegand 37. 1. TECHNISCHE MERKMALE Stromversorgung 12V dc (9Vdc-21Vdc) Frequenz 868,35MHz...
- Page 16 All manuals and user guides at all-guides.com Cod. 97852 V06_17 3.2. BETRIEBSWEISEN APB SW1 APB SW2 Funktion Kanal 1 Kanal 2 Kanal 3 Kanal 4 Plurikanal Plurikanal Einkanal* 1 C offen 2 C offen Einkanal* 1 C offen 2 C offen * Wenn beide Kontakte geöffnet oder geschlossen sind, wird kein Code gesendet.
- Page 17 All manuals and user guides at all-guides.com Cod. 97852 V06_17 4. GRUPPEN Die Schnittstelle können mit einer Gruppe (von 0 bis 7) konfiguriert werden, damit es untereinander keine Interferenzen gibt, wenn sie in der Nähe arbeiten. Nützliche mit dem System arbeiten HF. 4.1 GRUPPENKONFIGURATION Um die Gruppe zu Konfigurieren müss man die PROG Klemme kurzschliessen und der Tag aktivieren.
- Page 18 • Der Hersteller behält sich das Recht vor, die Gerätespezifikationen ohne Vorankündigung zu ändern. EG-KONFORMITÄTSERKLÄRUNG Hiermit erklärt FERMAX ELECTRONICA, S.A.U., dass sich das Gerät RF-WIEGAND ref.5266 in Übereinstimmung mit den grundlegenden Anforderungen der Richtlinie RED 2014/53/EU RoHS-Richtlinie 2011/65/EU. Siehe Webseite web www.fermax.com. FERMAX Avd. Tres Cruces, 133, 46017 Valencia, Spain.
